Fabricant: EMC Prima

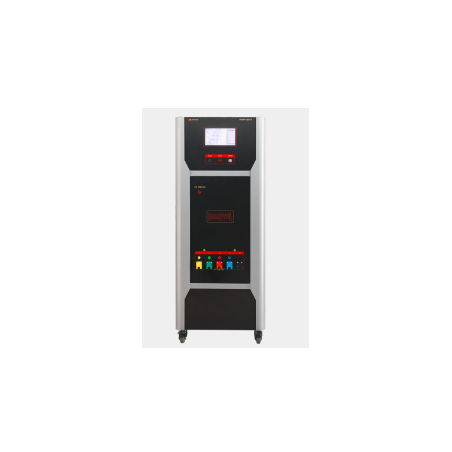

Simulateur de chute de tension élevée CDN PDRP-200T3

  • PDRP-200T3
Le

PDRP-200T3 est un réseau de couplage/découplage haute tension et courant élevé conçu pour les tests de chute de tension d'alimentation CA cyclique. Ce dispositif permet un couplage et un découplage triphasés automatiques, offrant une capacité de charge maximale de l'appareil testé (EUT) de 380 V CA, 200 A, dans un système triphasé à cinq fils. Il est à noter que d'autres niveaux de tension et de courant pour l'appareil testé peuvent être personnalisés afin de répondre aux exigences individuelles du client.

Caractéristiques de l'appareil :

  • Capacité de charge CA de l'appareil testé : 380 V, 200 A, système triphasé à cinq fils
  • Connecteur aviation haute intensité : Garantit une connexion sûre et fiable.
  • Paramètres intégrés conformes aux normes de qualité internationales : Garantissent des tests fiables et reproductibles.
  • Variation de tension maximale pouvant atteindre 100 % : Permet la simulation de conditions extrêmes.
  • Écran tactile couleur de 10,1 pouces : Permet une utilisation pratique et intuitive.
  • Angle de phase d'impulsion injecté : Réglage asynchrone ou toute valeur comprise dans la plage de 0 à 360°.
  • Interface RJ45 intégrée, logiciel de mesure et de contrôle à distance en option : Étend les capacités de gestion et d'analyse des tests.

Conformité aux normes :

  • IEC61000-4-11 / GB/T17626.11

Données techniques :

Paramètre Valeur
Modèle du produit PDRP-200T3
Plage de variation de tension 0 % ~ 120 %
Durée 0,5 ~ 6 000 cycles
Résolution 0,5 cycle
Réglage de la phase de commutation 0° ~ 359° ou asynchrone
Nombre de répétitions de variation de tension 1 à 60 000 fois
Intervalle de temps 0,5 à 6 000 cycles
Résolution 0,5 cycle
Mode de déclenchement Déclenchement automatique et interne
Capacité de couplage Triphasé CA 380 V / 200 A
Alimentation de fonctionnement CA 220 V ±10 %, 50/60 Hz
Niveaux de chute de tension standard 0 %, 40 %, 70 %, 80 %, 120 %
Chute de tension 1°
Résolution de phase 1°
