Producent: EMC Prima

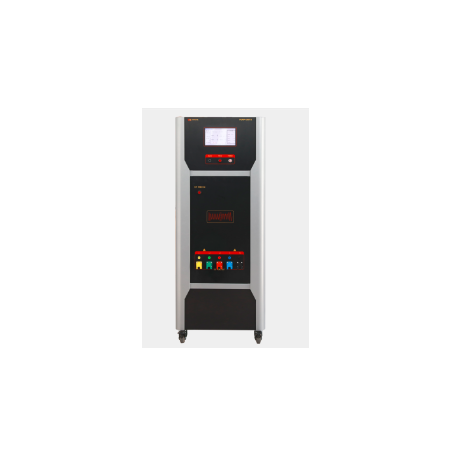

Symulator spadków wysokiego napięcia CDN PDRP-200T3

  • PDRP-200T3

PDRP-200T3 to wysokonapięciowa i wysokoprądowa sieć sprzęgająco-odsprzęgająca, przeznaczona do testów cyklicznych spadków napięcia zasilania AC. Urządzenie umożliwia automatyczne sprzęganie i odsprzęganie trójfazowe, oferując maksymalną obciążalność EUT (testowanego urządzenia) na poziomie AC 380 V, 200 A, w trójfazowym układzie pięcioprzewodowym. Należy podkreślić, że inne poziomy napięcia i prądu dla EUT mogą być dostosowane do indywidualnych wymagań klienta.

Cechy urządzenia:

  • Obciążalność EUT (urządzenia testowanego) AC: 380 V, 200 A, trójfazowy układ pięcioprzewodowy
  • Wysokoprądowe złącze lotnicze: Zapewnia bezpieczne i niezawodne połączenie.
  • Wbudowane parametry zgodne z międzynarodowymi standardami jakości: Gwarantuje rzetelność i powtarzalność testów.
  • Maksymalna zmiana napięcia może osiągnąć 100%: Pozwala na symulację ekstremalnych warunków.
  • Kolorowy ekran dotykowy 10,1 cala: Umożliwia wygodną i intuicyjną obsługę.
  • Kąt fazowy wstrzykiwanego impulsu: Ustawienie asynchroniczne lub dowolnie w zakresie 0–360°.
  • Wbudowany interfejs RJ45, opcjonalne oprogramowanie do pomiaru i sterowania zdalnego: Rozszerza możliwości zarządzania i analizy testów.

Zgodność z normami:

  • IEC61000-4-11 / GB/T17626.11

Dane techniczne:

Parametr Wartość
Model produktu PDRP-200T3
Zakres zmiany napięcia 0% ~ 120%
Czas trwania 0,5 ~ 6000,0 cykli
Rozdzielczość 0,5 cyklu
Ustawienie fazy przełączania 0° ~ 359° lub asynchroniczne
Powtórzenia zmiany napięcia 1 ~ 60000 razy
Czas odstępu 0,5 ~ 6000,0 cykli
Rozdzielczość 0,5 cyklu
Tryb wyzwalania Automatyczny, wewnętrzny wyzwalacz
Obciążalność sprzęgająca 3-fazowe AC 380V / 200A
Zasilanie robocze AC 220V ±10%, 50/60Hz
Standardowe poziomy spadku napięcia 0%, 40%, 70%, 80%, 120%
Spadek napięcia 1°
Rozdzielczość fazy 1°
