Symulator spadków wysokiego napięcia CDN PDRP-200T3
Symulator spadków wysokiego napięcia CDN PDRP-200T3

Фотографії призначені тільки для інформаційних цілей. Подивитися специфікацію продукту

please use latin characters

Виробник: EMC Prima

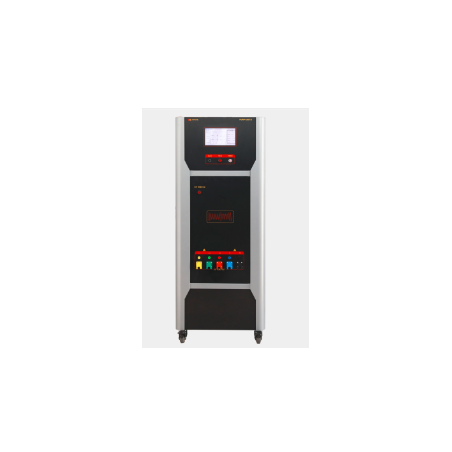

Симулятор високої напруги CDN PDRP-200T3

  • PDRP-200T3

PDRP-200T3 – це мережа зв’язку/розв’язки високої напруги з сильним струмом, розроблена для циклічного тестування падіння напруги джерела змінного струму. Пристрій забезпечує автоматичне трифазне з’єднання та від’єднання, пропонуючи максимальну навантажувальну здатність EUT (тестованого пристрою) 380 В змінного струму, 200 A, у трифазній п’ятипровідній системі. Слід зазначити, що інші рівні напруги та струму для EUT можна налаштувати відповідно до індивідуальних вимог замовника.

Функції пристрою:

  • EUT (тестовий пристрій) Навантажувальна здатність змінного струму: 380 В, 200 A, трифазна, п’ятипровідна система
  • Сильнострумовий авіаційний роз’єм: забезпечує безпечне та надійне з’єднання.
  • Вбудовані параметри, що відповідають міжнародним стандартам якості: гарантують надійне та повторюване тестування.
  • Максимальна зміна напруги може досягати 100%: дозволяє моделювати екстремальні умови.
  • 10,1-дюймовий кольоровий сенсорний екран: забезпечує зручне та інтуїтивно зрозуміле керування.
  • Кут введеної фази імпульсу: асинхронне налаштування або будь-яке значення в діапазоні 0–360°.
  • Вбудований інтерфейс RJ45, додаткове програмне забезпечення для вимірювання та дистанційного керування: розширює можливості керування тестами та аналізу.

Відповідність стандартам:

  • IEC61000-4-11 / GB/T17626.11

Технічні дані:

Параметр Значення
Модель продукту PDRP-200T3
Діапазон зміни напруги 0% ~ 120%
Тривалість 0,5 ~ 6000,0 циклів
Роздільна здатність 0,5 циклу
Налаштування фази перемикання 0° ~ 359° або асинхронний
Повторення зміни напруги 1 ~ 60000 разів
Час інтервалу 0,5 ~ 6000,0 циклів
Роздільна здатність 0,5 циклу
Режим запуску Автоматичне, внутрішнє відключення
З'єднувальна потужність 3-фазний змінний струм 380 В/200 А
Блок живлення 220 В змінного струму ±10%, 50/60 Гц
Стандартні рівні падіння напруги 0%, 40%, 70%, 80%, 120%
Падіння напруги 1°
Фазова роздільна здатність 1°
