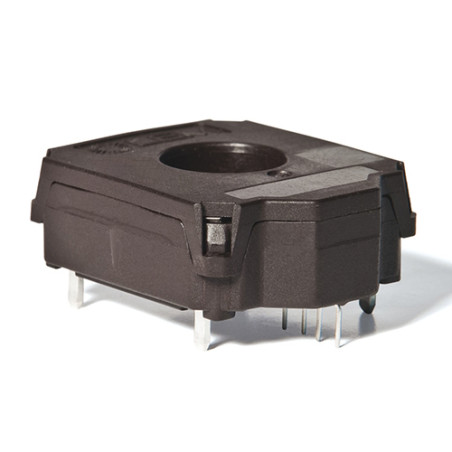

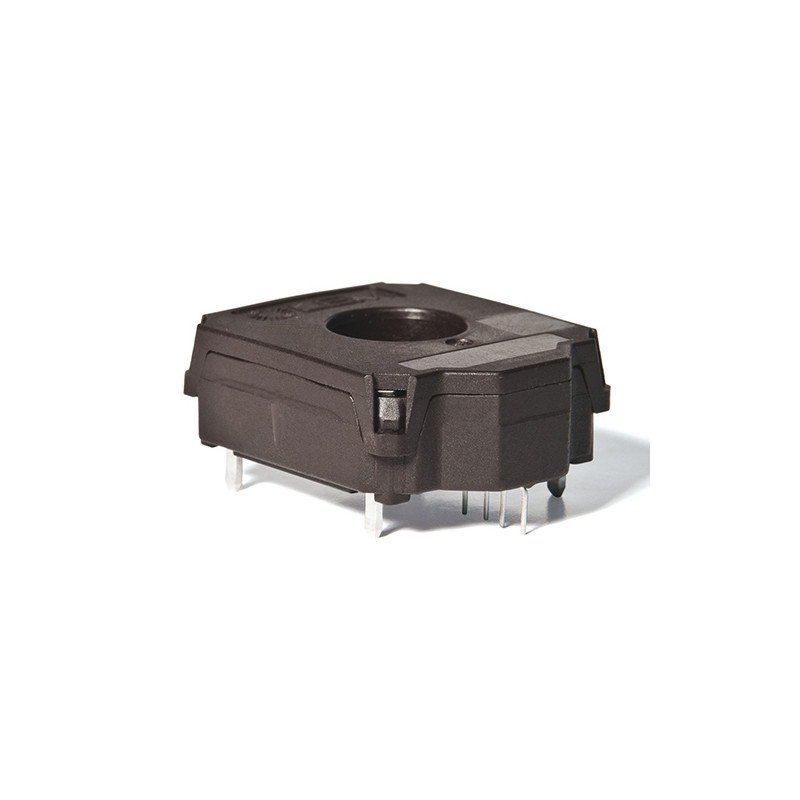

Датчик тока HC5FW 300-S
Датчик тока HC5FW 300-S

Фотографии предназначены только для информационных целей. Посмотреть спецификацию продукта

please use latin characters

Производитель: LEM

Датчик тока HC5FW 300-S

  • HC5FW 300-S
  • Точность 2
  • Номинальный ток (А) 300
  • Первичный сигнал [AC / AC+DC / DC] AC+DC
  • Напряжение питания [В] 5
  • Монтаж [THT / SMD / DIN / Панель / На первичную рейку] THT
  • Приложение Автомобильный привод/Drive
  • Тип выходного сигнала [ток/напряжение] Напряжение
  • Минимальная рабочая температура [°C] -40
  • Максимальная рабочая температура [°C] 125
  • Частотная характеристика (-3 дБ) [кГц] 40
  • Петля обратной связи [открытая / закрытая] // технология Eta открыть

Семейство HC5FW

Описание

Семейство HC5FW предназначено для электронного измерения постоянного, переменного или импульсного тока в мощных низковольтных автомобильных системах с гальванической развязкой между первичной (мощной) цепью и вторичной (электронной) цепью. Семейство HC5FW предлагает различные диапазоны измерения тока в одном корпусе.

Основные характеристики
  • Датчик Холла с разомкнутой петлей обратной связи
  • Низковольтное применение
  • Униполярный источник питания +5 В постоянного тока
  • Выходное напряжение: полный метрический коэффициент (чувствительность и смещение)
  • Высокоскоростной датчик
  • Высокая точность
  • Хорошая линейность
  • Низкий температурный дрейф смещения
  • Низкий температурный дрейф чувствительности
Технические характеристики
Параметр Значение
Диапазон измерения первичного тока ±300 А
Номинальный постоянный или среднеквадратичный ток ±300 А
Напряжение питания 5 В
Рабочая температура -40 ÷ 125 °C
Выходное напряжение (аналоговое) для: первичного тока Ip, напряжения питания Uc, чувствительности G, напряжения смещения Vo V_out = U_c / 5 ∙ (V_o + G ∙ I_p)
Чувствительность 6,667 мВ/А
Напряжение смещения 2,5 В
Потребляемый ток 19 мА
Погрешность чувствительности ±0,6%
Напряжение электростатического разряда 2 кВ
Сопротивление Изоляция 500 МОм
Сопротивление нагрузки 10 кОм
