Gyártó: LEM

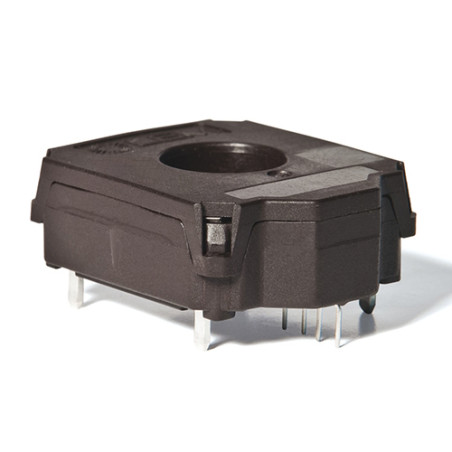

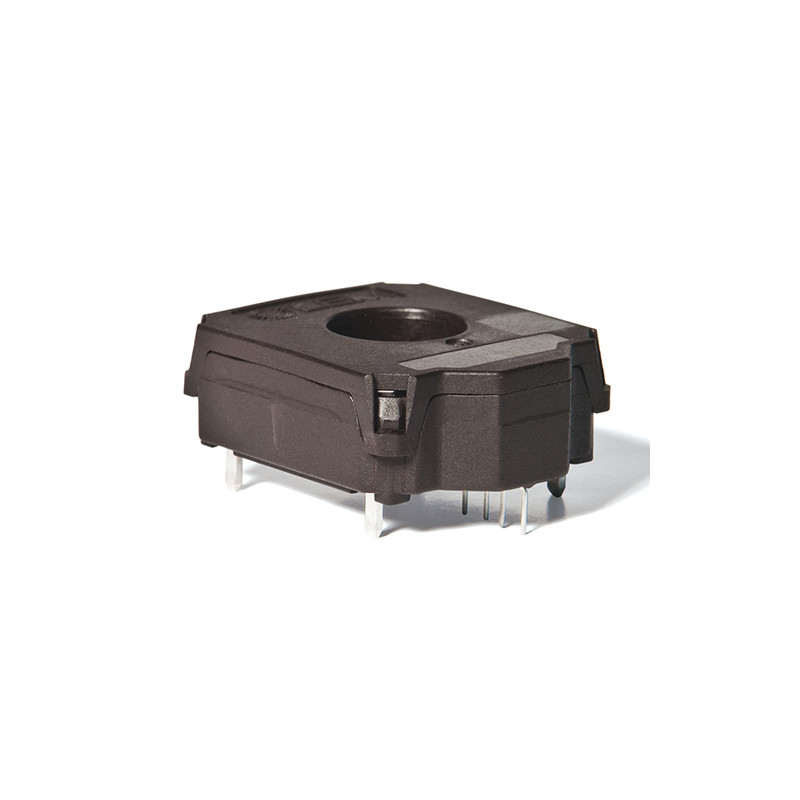

HC5FW 300-S áramváltó

  • HC5FW 300-S
  • Accuracy 2
  • Prąd znamionowy (A) 300
  • Elsődleges jel [AC / AC+DC / DC] AC+DC
  • Tápfeszültség [V] 5
  • Szerelés [THT / SMD / DIN / Panelre / Elsődleges sínre szerelhető] THT
  • Alkalmazás Autóvezetés/Vezetés
  • Kimeneti jel típusa [áram/feszültség] feszültség
  • Minimális üzemi hőmérséklet [°C] -40
  • Maximális üzemi hőmérséklet [°C] 125
  • Frekvenciaátvitel (-3dB) [kHz] 40
  • Visszacsatolási hurok [nyitott / zárt] // Eta technológia nyitott

HC5FW család

Leírás

A HC5FW családot nagy teljesítményű, kisfeszültségű autóipari alkalmazásokban egyen-, váltakozó vagy impulzusáram elektronikus mérésére tervezték, galvanikus leválasztással az elsődleges (nagy teljesítményű) áramkör és a másodlagos (elektronikus) áramkör között. A HC5FW család különböző árammérési tartományokat kínál ugyanabban a tokozásban.

Főbb jellemzők
  • Nyílt hurkú Hall-effektusú átalakító
  • Kisfeszültségű alkalmazás
  • Unipoláris +5 V DC tápegység
  • Kimeneti feszültség: teljes metrikus arány (érzékenység és eltolás)
  • Nagysebességű átalakító
  • Jó pontosság
  • Jó linearitás
  • Alacsony hőeltolódás-eltolódás
  • Alacsony hőérzékenység-eltolódás
Műszaki adatok
Paraméter Érték
Primer árammérés Tartomány ±300A
Névleges DC vagy RMS áram ±300A
Tápfeszültség 5V
Üzemi hőmérséklet -40÷125°C
Kimeneti feszültség (analóg) a következőkhöz: primer áram Ip, tápfeszültség Uc, érzékenység G, eltolási feszültség Vo V_out = U_c / 5 ∙ (V_o + G ∙ I_p)
Érzékenység 6,667 mV/A
Eltolási feszültség 2,5 V
Áramfelvétel 19 mA
Érzékenységi hiba ±0,6%
Elektrosztatikus kisülési feszültség 2 kV
Szigorítási ellenállás 500 MΩ
Terhelési ellenállás 10 kΩ
