ХЦ5ФВ 300-С струјни претварач
ХЦ5ФВ 300-С струјни претварач

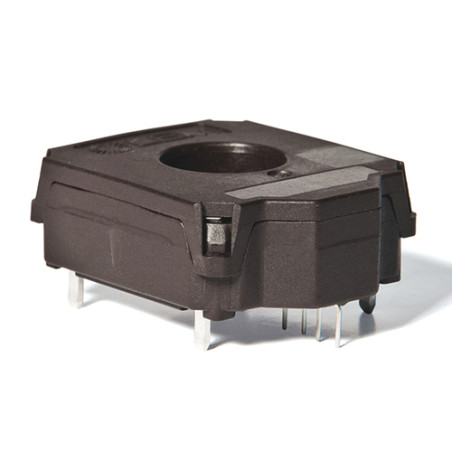

Фотографије су само у информативне сврхе. Погледајте спецификацију производа

please use latin characters

Произвођач: LEM

ХЦ5ФВ 300-С струјни претварач

  • HC5FW 300-S
  • Тачност 2
  • Nazivna struja (A) 300
  • Примарни сигнал [AC / AC+DC / DC] AC+DC
  • Напон напајања [V] 5
  • Монтажа [THT / SMD / DIN / Панел / На примарну шину] THT
  • Апликација Аутомобилски погон/Вожња
  • Тип излазног сигнала [струја/напон] напон
  • Минимална радна температура [°C] -40
  • Максимална радна температура [°C] 125
  • Фреквентни одзив (-3dB) [kHz] 40
  • Петља повратне спреге [отворена / затворена] // Eta технологија отворено

HC5FW породица

Опис

HC5FW породица је дизајнирана за електронско мерење једносмерне, наизменичне или импулсне струје у аутомобилским апликацијама велике снаге и ниског напона са галванском изолацијом између примарног (велике снаге) и секундарног (електронског) кола. Породица HC5FW нуди избор различитих опсега мерења струје у истом кућишту.

Кључне карактеристике
  • Претварач Холовог ефекта са отвореном петљом
  • Примена ниског напона
  • Униполарно напајање од +5 V DC
  • Излазни напон: пуни метрички однос (осетљивост и офсет)
  • Претварач велике брзине
  • Добра тачност
  • Добра линеарност
  • Ниско термално одступање офсета
  • Ниско термално одступање осетљивости
Технички подаци
Параметар Вредност
Мерење примарне струје Опсег ±300A
Номинална једносмерна или RMS струја ±300A
Напон напајања 5V
Радна температура -40÷125°C
Излазни напон (аналогни) за: примарну струју Ip, напон напајања Uc, осетљивост G, напон офсета Vo V_out = U_c / 5 ∙ (V_o + G ∙ I_p)
Осетљивост 6.667 mV/A
Напон офсета 2,5 V
Потрошња струје 19 mA
Грешка осетљивости ±0,6%
Напон електростатичког пражњења 2 kV
Отпорност изолације 500 MΩ
Отпорност оптерећења 10 kΩ
