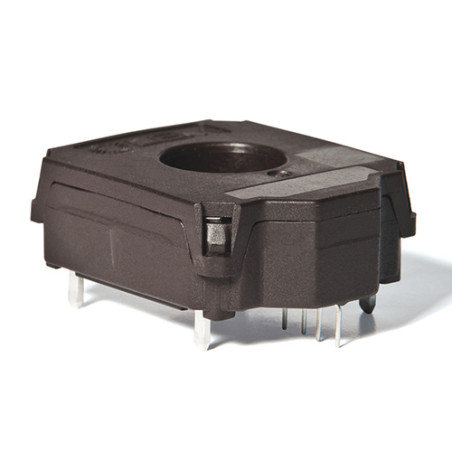

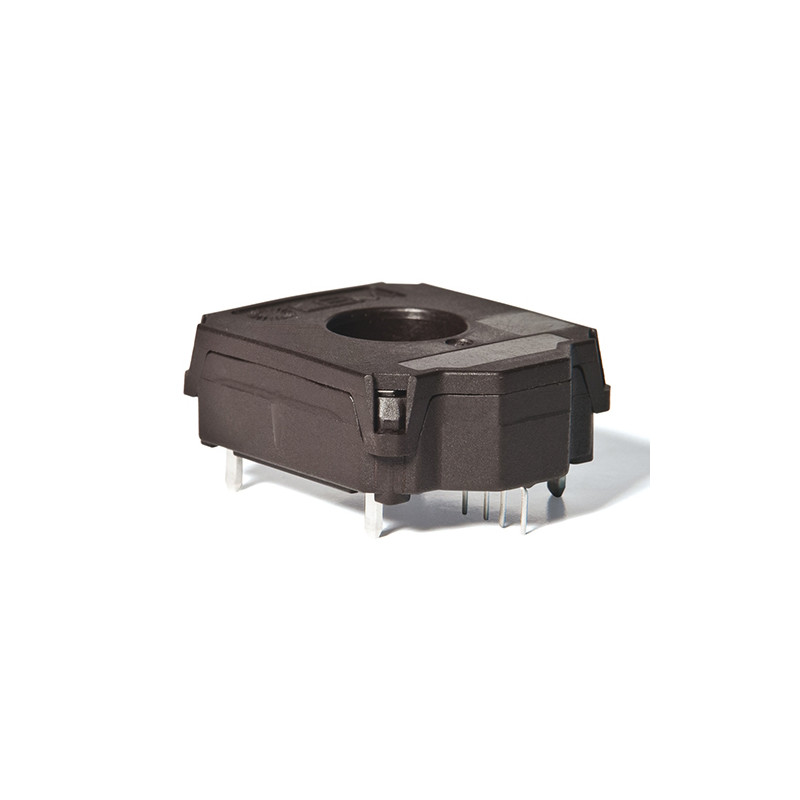

Transductor de corriente HC5FW 300-S
Transductor de corriente HC5FW 300-S

Las fotos son solo para fines informativos. Ver especificaciones de producto

please use latin characters

Fabricante: LEM

Transductor de corriente HC5FW 300-S

  • HC5FW 300-S
  • Precisión 2
  • Corriente nominal (A) 300
  • Señal primaria [CA / CA+CC / CC] AC+DC
  • Tensión de alimentación [V] 5
  • Montaje [THT / SMD / DIN / Panel / En riel principal] THT
  • Aplicación Conducción automotriz/Drive
  • Tipo de señal de salida [corriente/tensión] Voltaje
  • Temperatura mínima de funcionamiento [°C] -40
  • Temperatura máxima de funcionamiento [°C] 125
  • Respuesta en frecuencia (-3dB) [kHz] 40
  • Bucle de retroalimentación [abierto / cerrado] // tecnología Eta abierto

Familia HC5FW

Descripción

La familia HC5FW está diseñada para la medición electrónica de corriente continua, alterna o pulsada en aplicaciones automotrices de alta potencia y bajo voltaje, con aislamiento galvánico entre el circuito primario (de alta potencia) y el circuito secundario (electrónico). La familia HC5FW ofrece una selección de diferentes rangos de medición de corriente en un mismo paquete.

Características principales
  • Transductor de efecto Hall de lazo abierto
  • Aplicación de baja tensión
  • Alimentación unipolar de +5 V CC
  • Tensión de salida: relación métrica completa (sensibilidad y offset)
  • Transductor de alta velocidad
  • Buena precisión
  • Buena linealidad
  • Baja deriva de offset térmico
  • Baja deriva de sensibilidad térmica
Datos técnicos
Parámetro Valor
Rango de medición de corriente primaria ±300 A
Corriente nominal CC o RMS ±300 A
Tensión de alimentación 5 V
Temperatura de funcionamiento -40 ÷ 125 °C
Tensión de salida (analógica) para: corriente primaria Ip, tensión de alimentación Uc, sensibilidad G, tensión de offset Vo V_out = U_c / 5 ∙ (V_o + G ∙ I_p)
Sensibilidad 6,667 mV/A
Tensión de compensación 2,5 V
Consumo de corriente 19 mA
Error de sensibilidad ±0,6 %
Tensión de descarga electrostática 2 kV
Resistencia Aislamiento 500 MΩ
Resistencia de carga 10 kΩ
