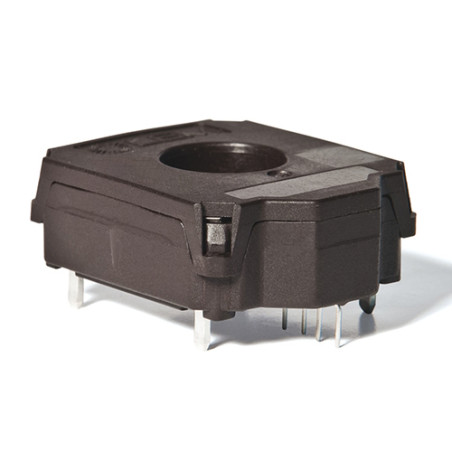

Transducteur de courant HC5FW 300-S
Transducteur de courant HC5FW 300-S

Les photos sont à titre informatif uniquement. Voir les spécifications du produit

please use latin characters

Fabricant: LEM

Transducteur de courant HC5FW 300-S

  • HC5FW 300-S
  • Précision 2
  • Courant nominal (A) 300
  • Signal primaire [AC / AC+DC / DC] AC+DC
  • Tension d'alimentation [V] 5
  • Montage [THT / SMD / DIN / Panneau / Sur rail principal] THT
  • Application Conduite automobile
  • Type de signal de sortie [courant/tension] tension
  • Température minimale de fonctionnement [°C] -40
  • Température de fonctionnement maximale [°C] 125
  • Réponse en fréquence (-3 dB) [kHz] 40
  • Boucle de rétroaction [ouverte / fermée] // technologie Eta ouvrir

Famille HC5FW

Description

La famille HC5FW est conçue pour la mesure électronique du courant continu, alternatif ou pulsé dans les applications automobiles haute puissance et basse tension avec isolation galvanique entre le circuit primaire (haute puissance) et le circuit secondaire (électronique). La famille HC5FW offre un choix de différentes plages de mesure de courant dans un même boîtier. Caractéristiques principales Transducteur à effet Hall en boucle ouverte Applications basse tension Alimentation unipolaire +5 V CC Tension de sortie : rapport métrique complet (sensibilité et décalage) Transducteur haute vitesse Bonne précision Bonne linéarité Faible dérive thermique du décalage Faible dérive thermique de la sensibilité Données techniques 100%;"> Paramètre Valeur Plage de mesure du courant primaire ±300 A Courant nominal CC ou RMS ±300 A Tension d'alimentation 5 V Température de fonctionnement -40 à 125 °C Tension de sortie (analogique) pour : courant primaire Ip, tension d'alimentation Uc, sensibilité G, tension de décalage Vo V_out = U_c / 5 ∙ (V_o + G ∙ I_p) Sensibilité 6,667 mV/A Tension de décalage 2,5 V Consommation de courant 19 mA Erreur de sensibilité ±0,6 % Tension de décharge électrostatique 2 kV Résistance Isolation 500 MΩ Résistance de charge 10 kΩ

Moins
Lire la suite

Envoyez une demande

Êtes-vous intéressé par ce produit? Avez-vous besoin d'informations supplémentaires ou d'une tarification individuelle?

Nous contacter
DEMANDEZ LE PRODUIT close
Merci d'avoir envoyé votre message. Nous vous répondrons dans les plus brefs délais.
DEMANDEZ LE PRODUIT close
Feuilleter
envoyer une demande

Ajouter à la liste de souhaits

Vous devez être connecté

  • Précision 2
  • Courant nominal (A) 300
  • Signal primaire [AC / AC+DC / DC] AC+DC
  • Tension d'alimentation [V] 5
  • Montage [THT / SMD / DIN / Panneau / Sur rail principal] THT
  • Application Conduite automobile
  • Type de signal de sortie [courant/tension] tension
  • Température minimale de fonctionnement [°C] -40
  • Température de fonctionnement maximale [°C] 125
  • Réponse en fréquence (-3 dB) [kHz] 40
  • Boucle de rétroaction [ouverte / fermée] // technologie Eta ouvrir

Famille HC5FW

Description

La famille HC5FW est conçue pour la mesure électronique du courant continu, alternatif ou pulsé dans les applications automobiles haute puissance et basse tension avec isolation galvanique entre le circuit primaire (haute puissance) et le circuit secondaire (électronique). La famille HC5FW offre un choix de différentes plages de mesure de courant dans un même boîtier. Caractéristiques principales Transducteur à effet Hall en boucle ouverte Applications basse tension Alimentation unipolaire +5 V CC Tension de sortie : rapport métrique complet (sensibilité et décalage) Transducteur haute vitesse Bonne précision Bonne linéarité Faible dérive thermique du décalage Faible dérive thermique de la sensibilité Données techniques 100%;"> Paramètre Valeur Plage de mesure du courant primaire ±300 A Courant nominal CC ou RMS ±300 A Tension d'alimentation 5 V Température de fonctionnement -40 à 125 °C Tension de sortie (analogique) pour : courant primaire Ip, tension d'alimentation Uc, sensibilité G, tension de décalage Vo V_out = U_c / 5 ∙ (V_o + G ∙ I_p) Sensibilité 6,667 mV/A Tension de décalage 2,5 V Consommation de courant 19 mA Erreur de sensibilité ±0,6 % Tension de décharge électrostatique 2 kV Résistance Isolation 500 MΩ Résistance de charge 10 kΩ
