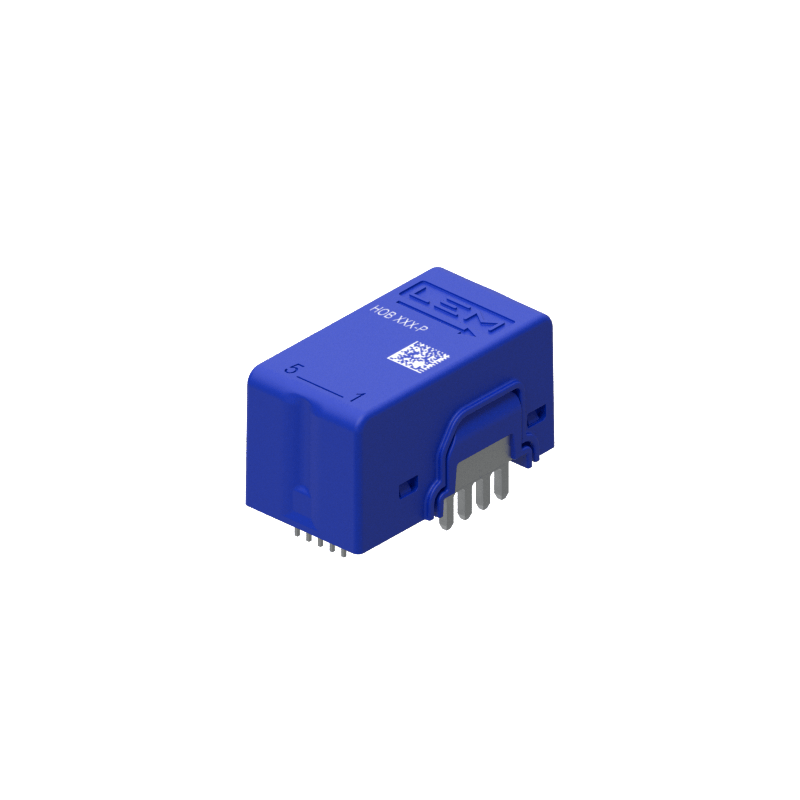

Датчик тока HOB 50-П
Датчик тока HOB 50-П

Фотографии предназначены только для информационных целей. Посмотреть спецификацию продукта

please use latin characters

Производитель: LEM

Датчик тока HOB 50-П

  • HOB 50-P
  • Точность 1.25
  • Номинальный ток (А) 50
  • Первичный сигнал [AC / AC+DC / DC] AC+DC
  • Напряжение питания [В] 5
  • Монтаж [THT / SMD / DIN / Панель / На первичную рейку] THT
  • Приложение Автомобильный привод/Источники питания/Возобновляемые источники энергии/Сварочные аппараты/Автомобильные аккумуляторы
  • Тип выходного сигнала [ток/напряжение] Напряжение
  • Минимальная рабочая температура [°C] -40
  • Максимальная рабочая температура [°C] 105
  • Частотная характеристика (-3 дБ) [кГц] 1000
  • Петля обратной связи [открытая / закрытая] // технология Eta открыть

Описание

Предназначен для электронного измерения тока: постоянного, переменного, импульсного и т.д., с гальванической развязкой между первичной и вторичной цепями.

Основные характеристики

  • Многодиапазонный преобразователь тока с разомкнутой обратной связью
  • Выходное напряжение
  • Один источник питания +5 В
  • Гальваническая развязка между первичной и вторичной цепями
  • Низкое энергопотребление
  • Компактная конструкция для монтажа на печатную плату с поверхностным монтажом
  • Заводская калибровка
  • Низкий температурный дрейф смещения
  • Изоляционный зазор > 11 мм
  • Очень быстрое время отклика < 200 нс
  • Высокая частота среза > 1 МГц

Применение

  • Преобразователи частоты переменного тока и серводвигатели
  • Статические преобразователи для приводов двигателей постоянного тока
  • Использование с питанием от аккумуляторов
  • Источники бесперебойного питания (ИБП)
  • Импульсные источники питания (ИПП)
  • Распределительная коробка
  • Солнечный инвертор на стороне постоянного тока инвертора (MPPT)
  • Плазменный резак, сварка
  • Зарядная станция

Технические характеристики

Параметр Значение
Максимальное напряжение питания 5,5 В
Максимальная температура первичного проводника 120 °C
Напряжение электростатического разряда 2 кВ
Напряжение питания 5 В
Выходное напряжение Uout 0 ÷ 5 В
Рабочая температура Температура -40÷105°C
Температура хранения -40÷105°C
Вес 30 г
Относительная влажность 95%
Высота 2000 м
Номинальный среднеквадратичный первичный ток Ip 50 А
Диапазон измерения первичного тока Ipm ±125A
Потребляемый ток 22 мА
Опорное напряжение (выход) Uref 2,5 В
Диапазон выходного напряжения при токе Ipm (Uout-Uref) ±2 В
Номинальная чувствительность 16 мВ/А (800 мВ для номинального тока Ip)
Погрешность чувствительности ±0,75%
