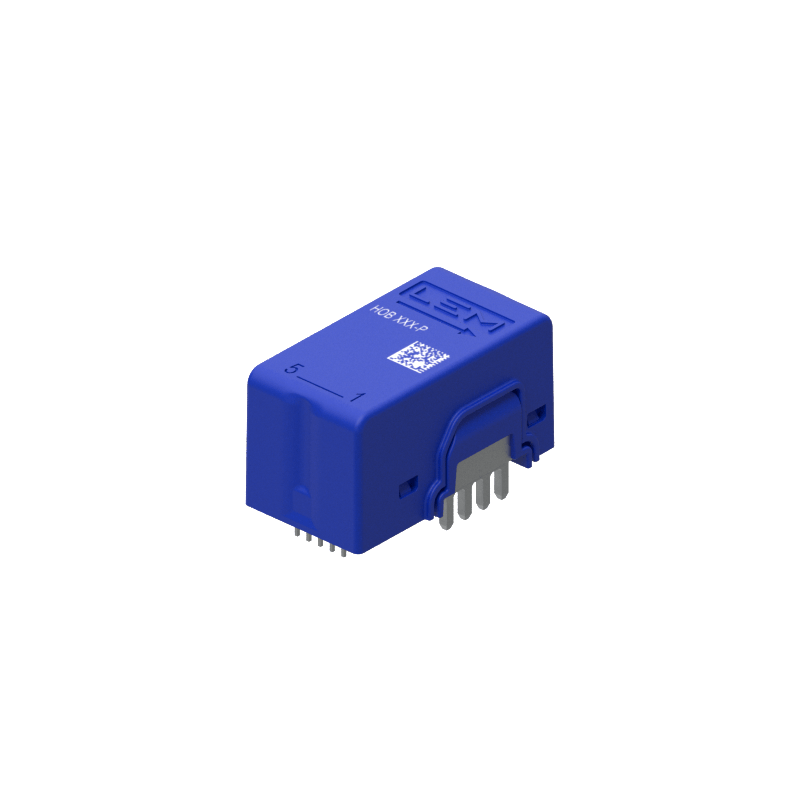

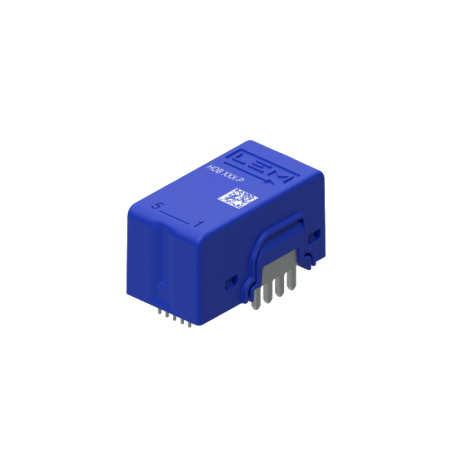

HOB 50-P srovės keitiklis
HOB 50-P srovės keitiklis

Nuotraukos yra skirtos tik informaciniams tikslams. Peržiūrėkite produkto specifikaciją

please use latin characters

Gamintojas: LEM

HOB 50-P srovės keitiklis

  • HOB 50-P
  • Tikslumas 1.25
  • Nominali srovė (A) 50
  • Pirminis signalas [AC / AC+DC / DC] AC+DC
  • Maitinimo įtampa [V] 5
  • Montavimas [THT / SMD / DIN / Panelinis / Ant pagrindinio bėgelio] THT
  • Programėlė Automobilių pavaros / Maitinimo šaltiniai / Atsinaujinanti energija / Suvirinimo aparatai / Automobilių akumuliatoriai
  • Išėjimo signalo tipas [srovė/įtampa] įtampa
  • Minimali darbinė temperatūra [°C] -40
  • Maksimali darbinė temperatūra [°C] 105
  • Dažnio atsakas (-3dB) [kHz] 1000
  • Grįžtamojo ryšio kilpa [atvira / uždara] // Eta technologija atviras

Aprašymas

Sukurtas elektroniniam srovės matavimui: nuolatinei, kintamajai, impulsinei ir kt., su galvanine izoliacija tarp pirminės ir antrinės grandinių.

Pagrindinės savybės

  • Daugiadiapazonis atviros grandinės srovės keitiklis
  • Įtampos išėjimas
  • Vienas +5 V maitinimo šaltinis
  • Galvaninė izoliacija tarp pirminės ir antrinės grandinių
  • Mažos energijos sąnaudos
  • Kompaktiškas dizainas, skirtas montuoti ant THT spausdintinės plokštės
  • Kalibruotas gamykloje
  • Mažas temperatūros poslinkis
  • Izoliacijos tarpas > 11 mm
  • Labai greitas atsako laikas < 200 ns
  • Aukštas ribinis dažnis > 1 MHz

Taikymas

  • Kintamas greitis Kintamosios srovės pavaros ir servo varikliai
  • Statiniai keitikliai nuolatinės srovės varikliams
  • Baterijomis maitinamos programos
  • Nepertraukiamo maitinimo šaltiniai (UPS)
  • Perjungiamojo režimo maitinimo šaltiniai (SMPS)
  • Jungties dėžutė
  • Saulės keitiklis keitiklio nuolatinės srovės pusėje (MPPT)
  • Plazminis pjaustytuvas, suvirinimas
  • Įkrovimo stotelė

Techniniai duomenys

Parametras Reikšmė
Maksimalus tiekimas Įtampa 5,5 V
Maksimali pirminio laidininko temperatūra 120 °C
Elektrostatinės iškrovos įtampa 2 kV
Maitinimo įtampa 5 V
Išėjimo įtampa Uout 0 ÷ 5 V
Darbinė temperatūra -40 ÷ 105 °C
Laikymas Temperatūra -40÷105°C
Svoris 30g
Santykinė drėgmė 95%
Aukštis 2000m
Nominali RMS pirminė srovė Ip 50A
Pirminės srovės matavimo diapazonas Ipm ±125A
Srovės suvartojimas 22mA
Atskaitos įtampa (Išvestis) Uref 2,5 V
Išėjimo įtampos diapazonas esant Ipm srovei (Uout-Uref) ±2 V
Nominalus jautrumas 16 mV/A (800 mV nominaliajai srovei Ip)
Jautrumo paklaida ±0,75 %
