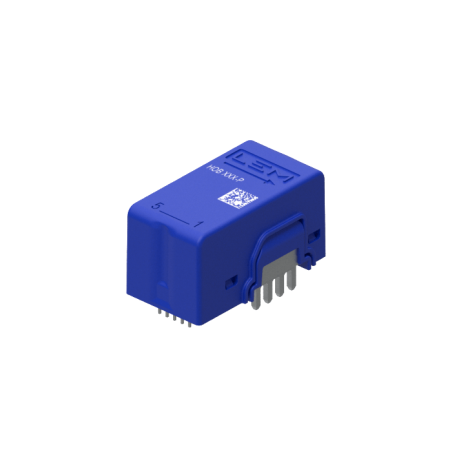

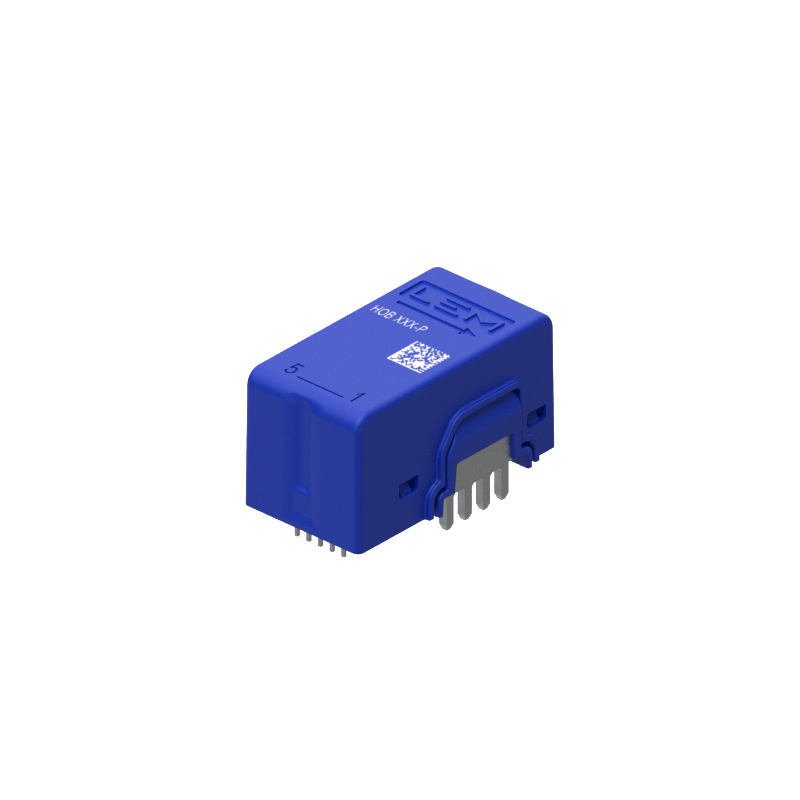

HOB 50-P Stromwandler
HOB 50-P Stromwandler

Fotos dienen nur zu Informationszwecken.

please use latin characters

Hersteller: LEM

HOB 50-P Stromwandler

  • HOB 50-P
  • Genauigkeit 1.25
  • Nennstrom (A) 50
  • Primärsignal [AC / AC+DC / DC] AC+DC
  • Versorgungsspannung [V] 5
  • Montage [THT / SMD / DIN / Panel / Auf Hauptschiene] THT
  • App Automobilantriebe/Stromversorgungen/Erneuerbare Energien/Schweißgeräte/Autobatterien
  • Ausgangssignaltyp [Strom/Spannung] Stromspannung
  • Minimale Betriebstemperatur [°C] -40
  • Maximale Betriebstemperatur [°C] 105
  • Frequenzgang (-3dB) [kHz] 1000
  • Rückkopplungsschleife [offen / geschlossen] // Eta-Technologie offen

Beschreibung

Entwickelt für die elektronische Strommessung: Gleichstrom, Wechselstrom, Impulsstrom usw., mit galvanischer Trennung zwischen Primär- und Sekundärkreis.

Hauptmerkmale

  • Mehrbereichs-Stromwandler mit offenem Regelkreis
  • Spannungsausgang
  • Einzelne +5-V-Stromversorgung
  • Galvanische Trennung zwischen Primär- und Sekundärkreis
  • Geringer Stromverbrauch
  • Kompakte Bauform für die Montage auf einer THT-Leiterplatte
  • Werkseitig kalibriert
  • Geringe Offset-Temperaturdrift
  • Isolationsabstand > 11 mm
  • Sehr schnelle Ansprechzeit < 200 ns
  • Hohe Grenzfrequenz > 1 MHz

Anwendungen

  • Drehzahlvariable AC-Antriebe und Servomotoren
  • Statische Umrichter für DC-Motorantriebe
  • Batteriebetriebene Anwendungen
  • Unterbrechungsfreie Stromversorgungen (USV)
  • Schaltnetzteile (SMPS)
  • Anschlussdose
  • Solarwechselrichter auf der DC-Seite des Wechselrichters (MPPT)
  • Plasmaschneid- und Schweißgeräte
  • Ladestationen

Technische Daten

Parameter Wert
Maximale Versorgungsspannung 5,5 V
Maximale Temperatur des Primärleiters 120 °C
Elektrostatische Entladungsspannung 2 kV
Versorgungsspannung 5 V
Ausgangsspannung Uout 0–5 V
Betriebstemperatur Temperatur -40 bis 105 °C
Lagertemperatur -40 bis 105 °C
Gewicht 30 g
Relative Luftfeuchtigkeit 95 %
Höhe 2000 m
Nennstrom (Effektivwert) Ip 50 A
Messbereich Primärstrom Ipm ±125A
Stromaufnahme 22mA
Referenzspannung (Ausgang) Uref 2,5V
Ausgangsspannungsbereich bei Ipm-Strom (Uout-Uref) ±2V
Nennempfindlichkeit 16 mV/A (800 mV für Nennstrom Ip)
Empfindlichkeitsfehler ±0,75%
