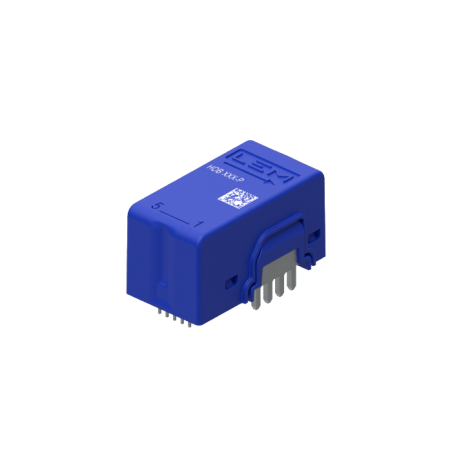

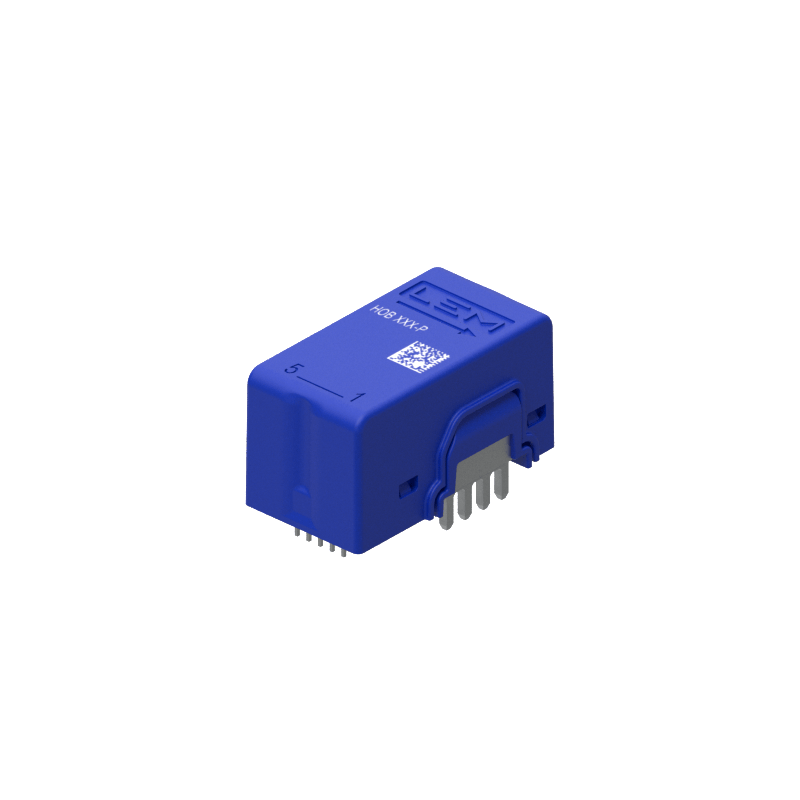

ХОБ 50-П претварач струје
ХОБ 50-П претварач струје

Фотографије су само у информативне сврхе. Погледајте спецификацију производа

please use latin characters

Произвођач: LEM

ХОБ 50-П претварач струје

  • HOB 50-P
  • Тачност 1.25
  • Nazivna struja (A) 50
  • Примарни сигнал [AC / AC+DC / DC] AC+DC
  • Напон напајања [V] 5
  • Монтажа [THT / SMD / DIN / Панел / На примарну шину] THT
  • Апликација Аутомобилски погони/Напајања/Обновљива енергија/Апарати за заваривање/Аутомобилске батерије
  • Тип излазног сигнала [струја/напон] напон
  • Минимална радна температура [°C] -40
  • Максимална радна температура [°C] 105
  • Фреквентни одзив (-3dB) [kHz] 1000
  • Петља повратне спреге [отворена / затворена] // Eta технологија отворено

Опис

Дизајниран за електронско мерење струје: једносмерне, наизменичне, импулсне итд., са галванском изолацијом између примарног и секундарног кола.

Главне карактеристике

  • Вишеопсежни струјни претварач отворене петље
  • Напонски излаз
  • Једно напајање од +5 V
  • Галванска изолација између примарног и секундарног кола
  • Ниска потрошња енергије
  • Компактни дизајн за монтажу на THT штампану плочу
  • Фабрички калибрисано
  • Мали температурни дрифт офсета
  • Изолациони размак > 11 mm
  • Веома брзо време одзива < 200 ns
  • Висока гранична фреквенција > 1 MHz

Примене

  • Променљива Брзински АЦ погони и серво мотори
  • Статички конвертори за погоне једносмерних мотора
  • Апликације са батеријским напајањем
  • Непрекидни извори напајања (UPS)
  • Прекидачи напајања (SMPS)
  • Разводна кутија
  • Соларни инвертор на једносмерној страни инвертора (MPPT)
  • Плазма резач, заваривање
  • Станица за пуњење

Технички подаци

Параметар Вредност
Максимално напајање Напон 5,5 V
Максимална температура примарног проводника 120°C
Напон електростатичког пражњења 2 kV
Напон напајања 5 V
Излазни напон Uout 0÷5 V
Радна температура -40÷105°C
Складиштење Температура -40÷105°C
Тежина 30g
Релативна влажност 95%
Надморска висина 2000m
Називна RMS примарна струја Ip 50A
Опсег мерења примарне струје Ipm ±125A
Потрошња струје 22mA
Референтни напон (Излаз) Uref 2,5 V
Опсег излазног напона при Ipm струји (Uout-Uref) ±2 V
Називна осетљивост 16 mV/A (800 mV за називну струју Ip)
Грешка осетљивости ±0,75%
