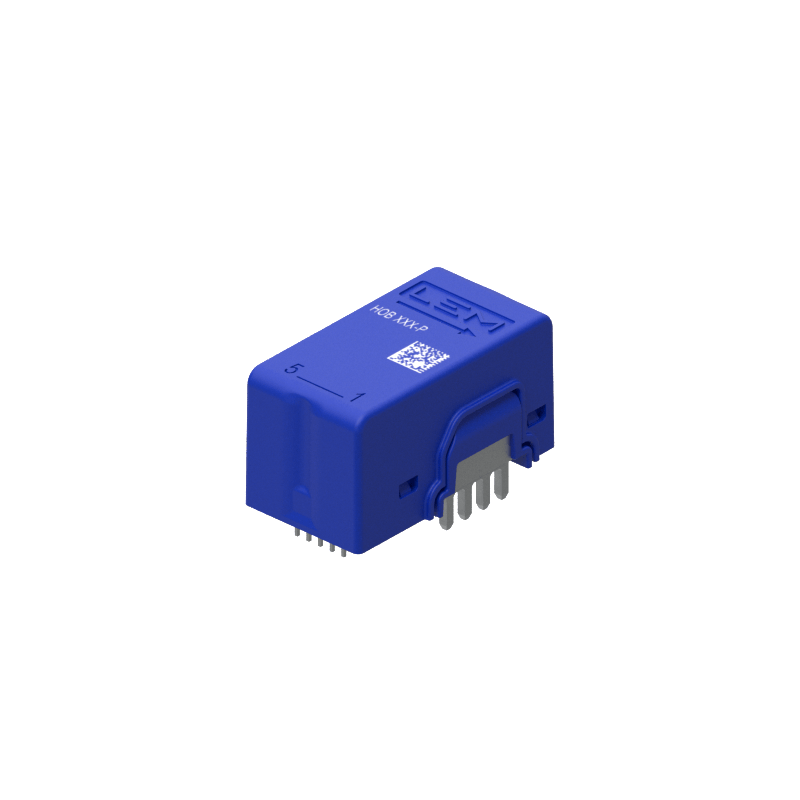

Перетворювач струму HOB 50-P
Перетворювач струму HOB 50-P

Zdjęcia mają charakter wyłacznie informacyjny. Zobacz specyfikację produktu

please use latin characters

Producent: LEM

Перетворювач струму HOB 50-P

  • HOB 50-P
  • Точність 1.25
  • Номінальний струм (А) 50
  • Основний сигнал [AC / AC+DC / DC] AC+DC
  • Напруга живлення [В] 5
  • Монтаж [THT / SMD / DIN / панель / на первинну рейку] THT
  • Додаток Автомобільний привід/Джерела живлення/Відновлювані джерела енергії/Зварювальні апарати/Автомобільні акумулятори
  • Тип вихідного сигналу [струм/напруга] напруга
  • Мінімальна робоча температура [°C] -40
  • Максимальна робоча температура [°C] 105
  • Частотна характеристика (-3 дБ) [кГц] 1000
  • Петля зворотного зв'язку [відкрита / закрита] // технологія Eta ВІДЧИНЕНО

Опис

Призначений для електронного вимірювання струму: постійного, змінного, імпульсного тощо, з гальванічною розв'язкою між первинним та вторинним ланцюгами.

Основні характеристики

  • Багатодіапазонний перетворювач струму з розімкнутим контуром
  • Вихід напруги
  • Одинарне джерело живлення +5 В
  • Гальванічна розв'язка між первинним та вторинним ланцюгами
  • Низьке енергоспоживання
  • Компактна конструкція для монтажу на друкованій платі THT
  • Заводське калібрування
  • Низький температурний дрейф зміщення
  • Ізоляційний зазор > 11 мм
  • Дуже швидкий час відгуку < 200 нс
  • Висока частота зрізу > 1 МГц

Застосування

  • Змінний Приводи змінного струму та серводвигуни швидкої зміни швидкості
  • Статичні перетворювачі для приводів двигунів постійного струму
  • Застосування з живленням від акумуляторів
  • Джерела безперебійного живлення (ДБЖ)
  • Імпульсні джерела живлення (ІПП)
  • Розподільна коробка
  • Сонячний інвертор на стороні постійного струму інвертора (MPPT)
  • Плазмовий різак, зварювання
  • Зарядна станція

Технічні дані

Параметр Значення
Максимальне живлення Напруга 5,5 В
Максимальна температура первинного провідника 120°C
Напруга електростатичного розряду 2 кВ
Напруга живлення 5 В
Вихідна напруга Uout 0÷5 В
Робоча температура -40÷105°C
Зберігання Температура -40÷105°C
Вага 30 г
Відносна вологість 95%
Висота 2000 м
Номінальний середньоквадратичний первинний струм Ip 50A
Діапазон вимірювання первинного струму Ipm ±125A
Споживаний струм 22 мА
Опорна напруга (Вихід) Uref 2,5 В
Діапазон вихідної напруги при струмі Ipm (Uout-Uref) ±2 В
Номінальна чутливість 16 мВ/А (800 мВ для номінального струму Ip)
Похибка чутливості ±0,75%
