Производитель: B&B Electronics

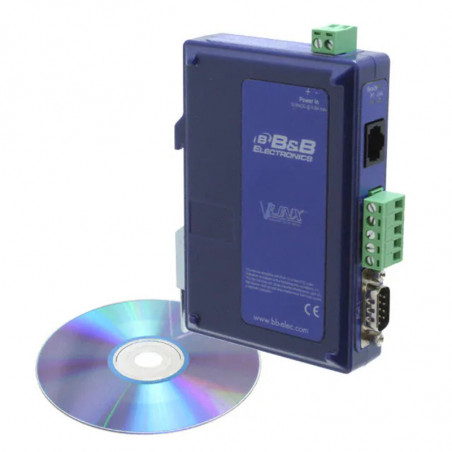

Серийный сервер RS232 / RS422 / RS485-Ethernet-Optical Fibre-Mei-Rail DIN-VESR901 / VESR902 / VESR921 / VESR922

Cechy
• Podłączenie urządzeń szeregowych do sieci Ethernet
• Tryb bezpośredniego IP, wirtualnego portu COM lub połączenia w parze
• Dostępny Ethernetowy port przelotowy
• Opcje obsługi światłowodowych połączeń ethernetowych
• Szeregowe porty MEI [interfejs wymiany komunikatów]

Opis
Przemysłowe serwery ethernetowe połączeń szeregowych VLINX ™ VESR 9xx umożliwiają uzyskanie kontroli nad urządzeniami sieciowymi. Jeśli urządzenie posiada port szeregowy, może być monitorowane i sterowane z dowolnego miejsca w ethernetowej sieci LAN lub WAN. Bez wychodzenia z biura można skonfgurować urządzenie tak, by pracowało możliwie najwydajniej. Problemy z pracąurządzenia można równieżrozwiązywaćspoza sieci lokalnej, za pośrednictwem Internetu. Łatwy w użyciu program Vlinx™ Manager daje zarządzającemu dostęp do całego zakładu bez wychodzenia z biura. Obejmuje to konfgurowanie urządzeń, aktualizację oprogramowania układowego oraz monitorowanie funkcjonowania urządzeń. Zmiany konfiguracji można również wprowadzać za pomocą przeglądarki lub konsoli TELNET.
Szereg opcji światłowodowych umożliwia szybkąintegracjęz istniejącąsieci ą. Nie ma potrzeby zakupu dodatkowego konwertera nośników, gdy istnieje możliwośćwyboru jednej z opcji: wielomodowy SC / ST, 15km jednomodowy SC/ST, 40 km jednomodowy SC/ST lub 80 km jednomodowy SC/ST. Serwery serii VESR92x wyposażono także w dodatkowy port RJ45 łączony skrętką miedzianą, który umożliwia podłączenie innego urządzenia ethernetowego lub stacji roboczej PC. Ten przelotowy port funkcjonuje w dużym stopniu jak przełącznik bez funkcji zarządzania.
Sygnał testujący utrzymuje komunikację serwera połączeń szeregowych z siecią. Jeśli komunikacja zostanie przerwana, funkcja ta będzie co pięć sekund podejmowała próbęponownego połączenia, dopóki komunikacja nie zostanie przywrócona. Nie jest konieczne ręczne przeładowanie urządzenia po przywróceniu komunikacji.
VESR9
X
Liczba portów szeregowych: 1=1 port, 2=2 porty
X
Liczba portów Ethernetowych: 0=1 port, 2=2 porty
X
Złączka szeregowa dla modeli VESR92x D=DB9, T = Listwa zaciskowa Uwaga: Modele z jednym portem szeregowym mają złączkę DB9 i listwę zaciskową (TB). Podłączyć można jedną lub drugą. Pozycja bez oznaczenia dla takich modeli.
-
X
Typ kabla światłowodowego M = wielomodowy, S = jednomodowy Uwaga: Nie używa się w przypadku skrętki miedzianej RJ45. W modelach VESR92x, drugi port ethernetowy zawsze jest portem RJ45 łączonym skrętką miedzianą.
X
Złączka światłowodowa T = ST, C = SC Uwaga: Nie używa się w przypadku skrętki miedzianej RJ45.
X
Zasięg znamionowy światłowodu: 40 = 40 km, 80 = 80 km Uwaga: Bez oznaczenia w modelach RJ45 z miedzianą skrętką i światłowodem wielomodowym

Informacje do zamówienia
Serwer połączeń szeregowych Vlinx: Patrz powyższy schemat oznaczeń

Specyfikacja


Technologia połączeń szeregowych
RS-232
TD, RD, RTS, CTS, DTR, DSR, DTD, GND [uziemienie]
RS-485 2-przewodowy
Dane A(-), Dane B (+), Uziemienie
RS-422/485 4-przewodowy
TDA(-), TDB(+), RDA (-), RDB(+), Uziemienie

Złączka szeregowa
DB9M lub wymienne listwy zaciskowe
Tempo przesyłu
Do 230,4 Kbps

Technologia światłowodowa VESR9xx-Mx
Typ/długość fali
Wielomodowy / 1310 nm
Moc wyjściowa
(-)19 do (-) 14 dBm
Czułość odbioru
~ (-) 32 dBm
Kabel
62,5 / 125 urn
Złączka
SC lub ST
Zasięg
2 km

VESR9xx-Sx
Typ/długość fali
Jednomodowy / 1310 nm
Moc wyjściowa
(-) 15 do (-) 8 dBm
Czułość odbioru
~ (-) 32 dBm
Kabel
9 / 125 urn
Złączka
SC lub ST

Zasięg
15 km
Technologia światłowodowa VESR9xx-Sx40
Typ/długość fali
Jednomodowy/1310 nm
Moc wyjściowa
(-) 5 doO dBm
Czułość odbioru
~ (-) 34 dBm
Kabel
9 / 125 urn
Złączka
SC lub ST
Zasięg
40 km

Technologia światłowodowa VESR9xx-Sx80
Typ/długość fali
Jednomodowy/1510 nm
Moc wyjściowa
(-) 5 do 0 dBm
Czułość odbioru
~ (-) 34 dBm
Kabel
9 / 125 urn
Złączka
SC lub ST
Zasięg
80 km

Zasilanie
Źródło
Zewnętrzne
Napięcie wejściowe.
10 do 48 VDC
Złączka
Wymienna listwa zaciskowa (12 do 28 AWG)


Pobór mocy
VESR90x
4,0 W
VESR92x
6,0 W
Specyfikacje mechaniczne
Wskaźniki LED
Port szeregowy, połączenie ethernetowe, Gotowość
Przełączniki
Przycisk resetowania
Wymiary
VESR90x-3,0x8,1x11,9cm

VESR92x-3,0x10,2x15,0cm
Obudowa
plastikowa, IP30, montaż na szynie DIN 35mm
Waga
VESR90x - 149,7 g

VESR92x - 204,1 g

Środowisko pracy
Temp. pracy
- 34 do 74 °C
Temp. przech.
-34 do 74 °C
Wilgotność pracy
10 - 95% bez kondensacji.
Średni czas między awariami:
VESR90x ~ 132309 godzin
Średni czas między awariami:
VESR92x ~ 102593 godzin
Metoda obliczania Średniego
Przewidywanie niezawodności
Czasu Między Awariami
na podstawie liczebności części

Sieć
Pamięć połączenia szeregowego
8 KB na port
Pamięć sieciowa
4 KB
Adresy IP portów
5300 - sygnał taktujący i konfiguracja

Ustawianie w trybie TCP (tryb połączenia w parze) 8888 - Aktualizacja VESR 9xx

Komunikacja sieciowa
LAN
10/100 Mbps, automatyczne wykrywanie 10BaseT lub 100BaseTX

Standardy sieciowej warstwy fizycznej
Ethernet
Automatyczne wykrywanie IEEE 802.3, automatyczne MDI/MDX 10BaseT i 100Base TX

Protokoły

TCP, IPv4, UDP,
ARP, Telnet, HTTP 1.0, ICMP/PING, DHCP/BOOTP
Tryb IP
Statyczny, DHCP
TCP
Konfiguruje użytkownik

Inne
Tryb połączenia
Serwer, Klient, VCOM, Para
Podłączenie klienta
Po włączeniu zasilania lub odebraniu danych
Przeszukiwanie
Auto. wyszukiwanie bezpośredn. szereg. portu COM i Ethernetu lub konkretnego IP
Diagnostyka
Wyświetlanie IP komputera, ping, testowanie VCOM, zapisanie konfiguracji testu (czytelny tekst)
Aktualizacja oprogramowania
układowego
Z pośrednictwem Ethernetu, przez interfejsużytkownika w przeglądarce
Oprogramowanie
Vlix Manager: Obsługa systemów: Windows 2000, 2003 Server, XP i Vista
Ethernetowy port przelotowy (VESR92x)
Normy
IEEE 802.3, 802.3u, 802.3x
Typ przetwarzania
zapamiętywanie i przesyłanie w trybie pełnodupleksowym 802.3x, kontrola przesyłu bez blokowania
Kontrola przesyłu
Kontrola przesyłu IEEE 802.3x, kontrola zwrotna
Tablica adresów MAC
2k
Oprogramowanie konfguracyjne
Zgodność z systemami operacyjnymi Windows 2000, 2003 Server, XP i Vista
Zgodność z przepisami
Zgodność
FCC, CE
Przykład zastosowania

Tryb połączenia bezpośredniego z IP
Umożliwia aplikacjom korzystającym z gniazd TCP/IP lub UDP/IP na bezpo średnią komunikację z urządzeniami
Połączenie w parze
Połączenie w parze
Umożliwia urządzeniom szeregowym wzajemną komunikację poprzez tunelowanie sygnałów przez sieć.

Tryb pracy z wirtualnym COM
Tryb pracy z wirtualnym COM
Umożliwia komunikację PC z urządzeniami szeregowymi poprzez sieć, jak gdyby były podłączone do fzycznego portu COM komputera PC.
