Fabricante: B&B Electronics

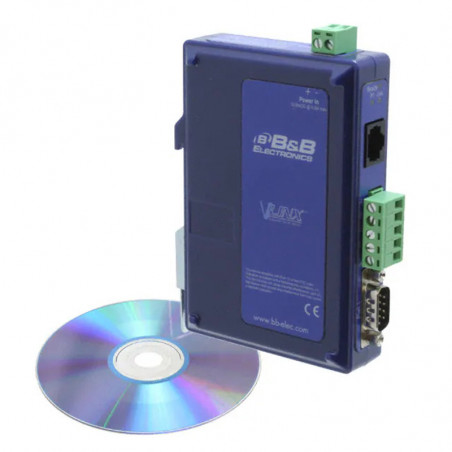

Server Server RS232 / RS422 / RS485-Ethernet-óptico-Mei-Rail DIN-VESR901 / VESR902 / VESR921 / VESR922

Características
• Conexión de dispositivos serie a Ethernet
• IP directa, puerto COM virtual o modo emparejado
• Puerto de paso Ethernet disponible
• Opciones de conectividad Ethernet por fibra
• Puertos serie MEI [Interfaz de Intercambio de Mensajes]

Descripción
Los servidores Ethernet serie industriales VLINX™ VESR 9xx le permiten controlar los dispositivos de red. Si el dispositivo cuenta con un puerto serie, se puede supervisar y controlar desde cualquier lugar en una LAN o WAN Ethernet. Puede configurar su dispositivo para que funcione al máximo rendimiento sin salir de la oficina. La resolución de problemas también se puede realizar desde fuera de su red local, a través de Internet. El software Vlinx™ Manager, fácil de usar, le brinda acceso a todas sus instalaciones sin salir de la oficina. Esto incluye la configuración de dispositivos, las actualizaciones de firmware y la supervisión del rendimiento de los mismos. Los cambios de configuración también se pueden realizar mediante un navegador o una consola TELNET. Una gama de opciones de fibra óptica permite una rápida integración con las redes existentes. No es necesario adquirir un conversor de medios adicional, ya que puede elegir entre SC/ST multimodo, SC/ST monomodo de 15 km, SC/ST monomodo de 40 km o SC/ST monomodo de 80 km. Los servidores de la serie VESR92x también cuentan con un puerto RJ45 adicional con cable de cobre trenzado, que permite conectar otro dispositivo Ethernet o una estación de trabajo. Este puerto de paso funciona básicamente como un conmutador sin funciones de gestión. La señal de prueba mantiene el servidor de conexión serie conectado a la red. Si se pierde la comunicación, esta función intentará reconectarse cada cinco segundos hasta que se restablezca. No es necesario reiniciar manualmente el dispositivo una vez restablecida la comunicación.
VESR9
X
Número de puertos serie: 1 = 1 puerto, 2 = 2 puertos
X
Número de puertos Ethernet: 0 = 1 puerto, 2 = 2 puertos
X
Conector serie para los modelos VESR92x: D = DB9, T = Bloque de terminales. Nota: Los modelos con un puerto serie tienen un conector DB9 y un bloque de terminales (TB). Puede conectar cualquiera de los dos. Artículo sin marcar para estos modelos.
-
X
Tipo de cable de fibra óptica: M = multimodo, S = monomodo. Nota: No se utiliza con par trenzado de cobre RJ45. En los modelos VESR92x, el segundo puerto Ethernet siempre es un puerto RJ45 conectado mediante cable de cobre de par trenzado.
X
Conector de fibra óptica: T = ST, C = SC. Nota: No se utiliza con cable de cobre de par trenzado RJ45.
X
Alcance nominal de la fibra óptica: 40 = 40 km, 80 = 80 km. Nota: Sin etiqueta en los modelos RJ45 con par trenzado de cobre y multimodo. Fibra.

Información para pedidos
Servidor serie Vlinx: Consulte el esquema de marcado anterior.

Especificaciones


Tecnología de conexión serie
RS-232
TD, RD, RTS, CTS, DTR, DSR, DTD, GND (tierra)
RS-485 de 2 hilos
Datos A(-), Datos B (+), Tierra
RS-422/485 de 4 hilos
TDA(-), TDB(+), RDA(-), RDB(+), Tierra
Conector serie
DB9M o bloques de terminales extraíbles
Velocidad de transferencia
Hasta 230,4 kbps
Tecnología de fibra óptica VESR9xx-Mx
Tipo de onda/Longitud de onda
Multimodo / 1310 nm
Potencia de salida
(-)19 a (-)14 dBm
Sensibilidad de recepción
~ (-) 32 dBm
Cable
62,5 / 125 μm
Conector
SC o ST
Alcance
2 km
VESR9xx-Sx
Tipo de onda/Longitud de onda
Monomodo / 1310 nm
Potencia de salida
(-) 15 a (-) 8 dBm
Sensibilidad de recepción
~ (-) 32 dBm
Cable
9 / 125 μm
Conector
SC o ST
Alcance
15 km
Fuente
Tecnología de fibra óptica VESR9xx-Sx40
Tipo de onda/Longitud de onda
Monomodo/1310 nm
Potencia de salida
(-) 5 dBm
Sensibilidad de recepción
~ (-) 34 dBm
Cable
9 / 125 urna
Conector
SC o ST
Alcance
40 km
Tecnología de fibra óptica VESR9xx-Sx80
Tipo de onda/Longitud de onda
Monomodo/1510 nm
Potencia de salida
(-) 5 a 0 dBm
Sensibilidad de recepción
~ (-) 34 dBm
9 / 125 urn
Conector
SC o ST
Alcance
80 km
Alimentación
Externa
Voltaje de entrada.
10 a 48 VCC
Conector
Bloque de terminales extraíble (12 a 28 AWG)


Consumo de energía
VESR90x
4.0 W
6.0W
Especificaciones mecánicas
Indicadores LED
Puerto serie, conexión Ethernet, listo
Interruptores
Botón de reinicio
Dimensiones
VESR90x - 3,0 x 8,1 x 11,9 cm
VESR92x - 3,0 x 10,2 x 15,0 cm
Carcasa
Plástico, IP30, montaje en carril DIN de 35 mm
Peso
VESR90x - 149,7 g
VESR92x - 204,1 g
Entorno de trabajo
Temp. trabajo
- 34 a 74 °C
Temp. Almacenamiento.
-34 a 74 °C
Humedad de funcionamiento
10 - 95 % sin condensación.
Tiempo medio entre fallos:
VESR90x ~ 132309 horas
Tiempo medio entre fallos:
VESR92x ~ 102593 horas
Método de cálculo del tiempo medio entre fallos
Predicción de la fiabilidad
Tiempo entre fallos
Basado en el número de piezas
Red
Memoria de conexión en serie
8 KB por puerto
Red de memoria
4 KB
IP del puerto Direcciones
5300 - Reloj y configuración
Configuración en modo TCP (modo emparejado) 8888 - Actualización de VESR 9xx
Comunicaciones de red
LAN
10/100 Mbps, detección automática de 10BaseT o 100BaseTX
Estándares de capa de red físicos
Ethernet
IEEE 802.3 con detección automática, 10BaseT y 100BaseTX con MDI/MDX automático
Protocolos
TCP, IPv4, UDP
ARP, Telnet, HTTP 1.0, ICMP/PING, DHCP/BOOTP
Modo IP
Estático DHCP
TCP
Configuraciones del usuario
Otro
Modo de conexión
Servidor, Cliente, VCOM, Para
Conexión del cliente
Después del encendido o de recibir datos
Buscando
Búsqueda directa automática en serie. Puerto COM y Ethernet o una dirección IP específica.
Diagnóstico
Visualización de la IP del equipo, ping, pruebas de VCOM, guardado de la configuración de prueba (texto legible).
Actualización de firmware.
Vía Ethernet, a través de la interfaz de usuario del navegador.
Software
Vlix Manager: Compatibilidad con Windows 2000, 2003 Server, XP y Vista
Conexión Ethernet en bucle (VESR92x)
Estándares
IEEE 802.3, 802.3u, 802.3x
Tipo de procesamiento
Almacenamiento y reenvío full-duplex 802.3x, control de reenvío sin bloqueo
Control de reenvío
Control de reenvío IEEE 802.3x, control de reenvío
Tabla de direcciones MAC
2k
Software de configuración
Cumplimiento normativo
Cumplimiento
FCC, CE
Ejemplo de aplicación

Modo de conexión IP directa
Permite que las aplicaciones que utilizan sockets TCP/IP o UDP/IP se comuniquen directamente con dispositivos.
Emparejamiento
Emparejamiento
Permite que los dispositivos seriales se comuniquen entre sí mediante la tunelización de señales a través de la red.
Modo COM virtual
Modo COM virtual
Permite que una PC se comunique con dispositivos seriales a través de la red como si estuvieran conectados a un puerto COM físico en el Ordenador personal.
