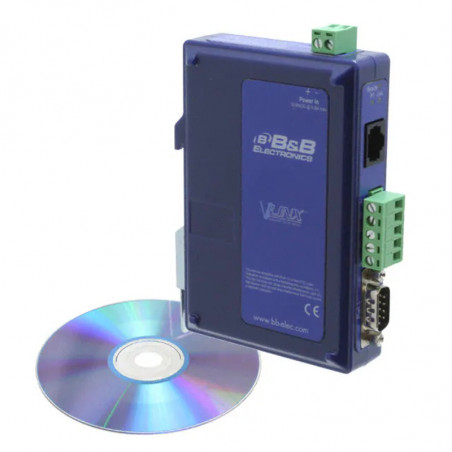

Les photos sont à titre informatif uniquement. Voir les spécifications du produit

please use latin characters

Fabricant: B&B Electronics

Serial Serifs RS232 / RS422 / RS485-WARNET-OPTICAL FIBER-MEI-RAIL DIN-VESR901 / VESR902 / VESR921 / VESR922

Fonctionnalités
• Connexion de périphériques série à Ethernet
• IP directe, port COM virtuel ou mode apparié
• Port Ethernet pass-through disponible
• Options de connectivité Fibre Ethernet
• Ports série MEI (Message Exchange Interface)

Description
Les serveurs Ethernet série industriels VLINX™ VESR 9xx vous permettent de contrôler les périphériques réseau. Si le périphérique possède un port série, il peut être surveillé et contrôlé depuis n'importe quel point d'un réseau local (LAN) ou étendu (WAN) Ethernet. Vous pouvez configurer votre périphérique pour des performances optimales sans quitter votre bureau. Le dépannage peut également être effectué à distance, via Internet. Le logiciel Vlinx™ Manager, simple d'utilisation, vous permet d'accéder à l'ensemble de votre infrastructure sans quitter votre bureau. Vous pouvez ainsi configurer les périphériques, mettre à jour le firmware et surveiller leurs performances. Les modifications de configuration sont également possibles via un navigateur ou une console TELNET. Un large choix de fibres optiques assure une intégration rapide aux réseaux existants. Inutile d'acheter un convertisseur de média supplémentaire : vous avez le choix entre des fibres multimodes SC/ST, monomodes SC/ST 15 km, 40 km et 80 km. Les serveurs de la série VESR92x disposent également d'un port RJ45 supplémentaire avec câble en cuivre torsadé, permettant de connecter un autre périphérique Ethernet ou un poste de travail. Ce port de transit fonctionne comme un commutateur, sans les fonctions de gestion. Le signal de test maintient la connexion série du serveur au réseau. En cas de perte de communication, cette fonction tente de se reconnecter toutes les cinq secondes jusqu'à rétablissement de la connexion. Il n'est pas nécessaire de redémarrer manuellement l'appareil une fois la communication rétablie.
VESR9
X
Nombre de ports série : 1 = 1 port, 2 = 2 ports
X
X
Connecteur série pour les modèles VESR92x : D = DB9, T = Bornier. Remarque : Les modèles avec un seul port série possèdent un connecteur DB9 et un bornier (TB). Vous pouvez connecter l’un ou l’autre. Article non marqué pour ces modèles.
-
X
Câble à fibre optique : type M = multimode, S = monomode. Remarque : ne pas utiliser avec les paires torsadées en cuivre RJ45. Sur les modèles VESR92x, le second port Ethernet est toujours un port RJ45 connecté par un câble à paires torsadées en cuivre.
X
Connecteur fibre optique : T = ST, C = SC. Remarque : non utilisé avec un câble RJ45 à paires torsadées en cuivre.
X
Portée nominale de la fibre optique : 40 = 40 km, 80 = 80 km. Remarque : non indiqué sur les modèles RJ45 avec paires torsadées en cuivre et multimode. fibre.

Informations de commande
Serveur série Vlinx : Voir le schéma de marquage ci-dessus.

Spécifications


Portée
Technologie de connexion série
RS-232
TD, RD, RTS, CTS, DTR, DSR, DTD, GND [masse]
RS-485 2 fils
Données A (-), Données B (+), Masse
RS-422/485 4 fils
TDA(-), TDB(+), RDA(-), RDB(+), Masse
Connecteur série
DB9M ou borniers amovibles
Débit de transfert
Jusqu'à 230,4 kbit/s
Technologie de fibre optique VERS9xx-Mx
Type d'onde/Longueur d'onde
Multimode / 1310 nm
Puissance de sortie
(-)19 à (-) 14 dBm
Sensibilité de réception
~ (-) 32 dBm
Câble
62,5 / 125 μm
Connecteur
SC ou ST
2 km
VESR9xx-Sx
Type d'onde/Longueur d'onde
Monomode / 1310 nm
Puissance de sortie
(-) 15 à (-) 8 dBm
Sensibilité de réception
~ (-) 32 dBm
Câble
9 / 125 Ω
Connecteur
15 km
Source
Technologie fibre optique VERS9xx-Sx40
Type d'onde/Longueur d'onde
Monomode/1310 nm
Puissance de sortie
(-) 5 dBm
Sensibilité de réception
~ (-) 34 dBm
Câble
9 / 125 urn
Connecteur
SC ou ST
Portée
40 km
Technologie fibre optique VERS9xx-Sx80
Type d'onde/Longueur d'onde
Monomode/1510 nm
Puissance de sortie
(-) 5 à 0 dBm
Sensibilité de réception
~ (-) 34 dBm
Câble
9 / 125 Ω
Connecteur
SC ou ST
Portée
80 km
Puissance
Externe
Entrée Tension.
10 à 48 V CC
Connecteur
Bornier amovible (12 à 28 AWG)


Consommation électrique
VESR90x
4,0 W
VESR92x
6,0 W
Spécifications mécaniques
Voyants LED
Port série, connexion Ethernet, prêt
Interrupteurs
Bouton de réinitialisation
Dimensions
VESR90x - 3,0 x 8,1 x 11,9 cm
VESR92x - 3,0 x 10,2 x 15,0 cm
Boîtier
Plastique, IP30, montage sur rail DIN 35 mm
Poids
VESR90x - 149,7 g
VESR92x - 204,1 g
Environnement de travail
Température de fonctionnement
- 34 à 74 °C
Température de fonctionnement
Stockage.
-34 à 74 °C
Humidité de fonctionnement
10 à 95 % sans condensation.
Temps moyen entre les pannes :
VESR90x ~ 132 309 heures
Moyenne Temps entre les pannes :
VESR92x ~ 102 593 heures
Méthode de calcul du temps moyen entre les pannes
Prédiction de la fiabilité
Temps entre les pannes
basé sur le nombre de pièces
Réseau
Mémoire de connexion série
8 Ko par port
Mémoire réseau
4 Ko
Adresse IP du port Adresses
5300 - Horloge et configuration
Configuration en mode TCP (mode apparié) 8888 - Mise à jour VESR 9xx
Communications réseau
10/100 Mbps, détection automatique 10BaseT ou 100BaseTX
Normes de la couche réseau physique
Ethernet
Découverte automatique IEEE 802.3, 10BaseT et 100BaseTX auto-MDI/MDX
Protocoles
TCP, IPv4, UDP
ARP, Telnet, HTTP 1.0, ICMP/PING, DHCP/BOOTP
Mode IP
Statique, DHCP
TCP
Configuration utilisateur
Autre
Mode de connexion
Serveur, Client, VCOM, Para
Connexion client
Après la mise sous tension ou la réception de données
Recherche
Recherche série directe automatique. Port COM et Ethernet ou une adresse IP spécifique.
Diagnostics
Affichage de l'adresse IP de l'ordinateur, ping, test VCOM, enregistrement de la configuration de test (texte lisible).
Mise à jour du firmware.
Via Ethernet, via l'interface utilisateur du navigateur.
Logiciel
Vlix Manager : Prise en charge de Windows Serveur 2000, 2003, XP et Vista
width="262">
802.3x full-duplex store and forward, nonblocking forward control
Boucle Ethernet (VESR92x)
Normes
IEEE 802.3, 802.3u, 802.3x
Type de traitement
Forward Control
IEEE 802.3x forward control, reverse control
Table MAC Address Table
2k
Configuration Software
Compatible avec Windows 2000, 2003 Server, XP et Vista
Conformité réglementaire
Conformité
FCC, CE
Exemple d'application

Mode de connexion IP directe
Permet aux applications utilisant des sockets TCP/IP ou UDP/IP de communiquer directement avec les périphériques.
Appairage
Appairage
Permet aux périphériques série de communiquer entre eux en faisant transiter les signaux sur le réseau.
Mode COM virtuel
Mode COM virtuel
Permet à un PC de communiquer avec des périphériques série sur le réseau comme s'ils étaient connectés à un port COM physique du PC.
Moins
