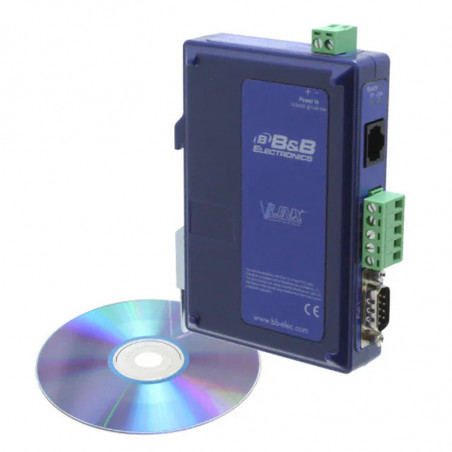

Nuosekliųjų portų serveris RS232/RS422/RS485-ETHERNET-šviesolaidis-MEI-DIN
Nuosekliųjų portų serveris RS232/RS422/RS485-ETHERNET-šviesolaidis-MEI-DIN

Nuotraukos yra skirtos tik informaciniams tikslams. Peržiūrėkite produkto specifikaciją

please use latin characters

Gamintojas: B&B Electronics

Nuosekliųjų portų serveris RS232/RS422/RS485-ETHERNET-šviesolaidis-MEI-DIN bėgiai-VESR901/VESR902/VESR921/VESR922

Funkcijos
• Prijunkite nuosekliuosius įrenginius prie Ethernet
• Tiesioginis IP, virtualus COM prievadas arba suporuotas režimas
• Yra Ethernet pralaidumo prievadas
• Šviesolaidinio Ethernet ryšio parinktys
• Nuoseklieji MEI [pranešimų mainų sąsajos] prievadai

Aprašymas
Pramoniniai VLINX™ VESR 9xx nuoseklieji Ethernet serveriai leidžia valdyti tinklo įrenginius. Jei įrenginys turi nuoseklųjį prievadą, jį galima stebėti ir valdyti iš bet kurios Ethernet LAN arba WAN tinklo vietos. Galite sukonfigūruoti savo įrenginį, kad jis veiktų maksimaliu našumu neišeidami iš biuro. Trikčių šalinimą taip pat galima atlikti ne iš vietinio tinklo, per internetą. Paprasta naudoti „Vlinx™ Manager“ programinė įranga suteikia prieigą prie visų jūsų įrenginių neišeinant iš biuro. Tai apima įrenginio konfigūravimą, programinės įrangos atnaujinimus ir įrenginio veikimo stebėjimą. Konfigūracijos pakeitimus taip pat galima atlikti naudojant naršyklę arba TELNET konsolę. Įvairios šviesolaidinio ryšio parinktys leidžia greitai integruotis su esamais tinklais. Nereikia pirkti papildomo medijos keitiklio, nes galite rinktis iš daugiarežimo SC/ST, 15 km vienmodžio SC/ST, 40 km vienmodžio SC/ST arba 80 km vienmodžio SC/ST. VESR92x serijos serveriuose taip pat yra papildomas RJ45 prievadas su susuktu variniu laidu, leidžiantis prijungti kitą Ethernet įrenginį arba kompiuterinę darbo stotį. Šis pralaidumo prievadas iš esmės veikia kaip komutatorius be valdymo funkcijų.
Bandymo signalas palaiko nuosekliojo ryšio serverio prijungimą prie tinklo. Jei ryšys nutrūksta, ši funkcija bandys prisijungti kas penkias sekundes, kol bus atkurtas ryšys. Atkūrus ryšį, nereikia rankiniu būdu paleisti įrenginio iš naujo.
VESR9
X
Nuosekliųjų prievadų skaičius: 1 = 1 prievadas, 2 = 2 prievadai
X
Etherneto prievadų skaičius prievadai: 0 = 1 prievadas, 2 = 2 prievadai
X
Nuoseklioji jungtis VESR92x modeliams D = DB9, T = gnybtų blokas Pastaba: modeliai su vienu nuosekliuoju prievadu turi DB9 jungtį ir gnybtų bloką (TB). Galite prijungti bet kurį iš jų. Šiems modeliams nepažymėtas elementas.
-
X
Šviesolaidinio kabelio tipas: M = daugiamodis, S = vienmodis. Pastaba: nenaudojamas su RJ45 susuktos poros variniu laidu. VESR92x modeliuose antrasis Ethernet prievadas visada yra RJ45 prievadas, prijungtas susuktos poros variniu kabeliu.
X
Šviesolaidinio ryšio jungtis T = ST, C = SC Pastaba: nenaudojama su RJ45 susuktos poros variniu kabeliu.
X
Nominalus šviesolaidinio ryšio diapazonas: 40 = 40 km, 80 = 80 km Pastaba: nepažymėta RJ45 modeliuose su susuktos poros variniu ir daugiamodžiu šviesolaidžiu.

Užsakymo informacija
„Vlinx“ nuoseklusis serveris: žr. aukščiau pateiktą žymėjimo schemą.

Specifikacijos


Nuosekliojo ryšio technologija
RS-232
TD, RD, RTS, CTS, DTR, DSR, DTD, GND [įžeminimas]
RS-485 2 laidų
Duomenys A(-), duomenys B (+), įžeminimas
RS-422/485 4 laidų
TDA(-), TDB(+), RDA(-), RDB(+), įžeminimas
Nuoseklioji jungtis
DB9M arba nuimami gnybtų blokai
Perdavimo greitis
Iki 230,4 Kbps
VESR9xx-Mx šviesolaidis optinė technologija
Bangos tipas / Bangos ilgis
Daugiamodės / 1310 nm
Išėjimo galia
(-)19 iki (-) 14 dBm
Priėmimo jautrumas
~ (-) 32 dBm
Kabelis
62,5 / 125 μm
Jungtis
SC arba ST
Atstumas
2 km
VESR9xx-Sx
Bangos tipas / Bangos ilgis
Vieno režimo / 1310 nm
Išėjimo galia
(-) 15 iki (-) 8 dBm
Priėmimo jautrumas
~ (-) 32 dBm
Kabelis
9 / 125 urn
Jungtis
SC arba ST
Atstumas
15 km
Šaltinis
VESR9xx-Sx40 šviesolaidinė technologija
Bangos tipas / Bangos ilgis
Vieno modo / 1310 nm
Išėjimo galia
(-) 5 dO dBm
Priėmimo jautrumas
~ (-) 34 dBm
Kabelis
9 / 125 urn
Jungtis
SC arba ST
Atstumas
40 km
VESR9xx-Sx80 šviesolaidinė technologija
Bangos tipas / Bangos ilgis
Vieno modo / 1510 nm
Išėjimo galia
(-) nuo 5 iki 0 dBm
Priėmimo jautrumas
~ (-) 34 dBm
Kabelis
9 / 125 urn
Jungtis
SC arba ST
Atstumas
80 km
Maitinimas
Išorinis
Įėjimo įtampa.
10–48 VDC
Jungtis
Nuimamas gnybtų blokas (12–28 AWG)


Energijos suvartojimas
VESR90x
4,0 W
VESR92x
6,0 W
Mechaninės specifikacijos
LED indikatoriai
Nuoseklusis prievadas, Ethernet jungtis, paruoštas
Jungikliai
Atstatymo mygtukas
Matmenys
VESR90x-3,0x8,1x11,9cm
VESR92x-3,0x10,2x15,0cm
Korpusas
plastikas, IP30, tvirtinamas ant 35 mm DIN bėgelio
Svoris
VESR90x - 149,7 g
VESR92x - 204,1 g
Darbo aplinka
Temperat. darbas
- 34–74 °C
Temp. Sandėliavimas.
–34–74 °C
Darbinė drėgmė
10–95 % be kondensacijos.
Vidutinis laikas tarp gedimų:
VESR90x ~ 132309 valandos
Vidutinis laikas tarp Gedimai:
VESR92x ~ 102593 valandos
Vidutinio laiko tarp gedimų skaičiavimo metodas
Patikimumo prognozavimas
Laikas tarp gedimų
Remiantis dalių skaičiumi
Tinklas
Nuosekliojo ryšio atmintis
8 KB vienam prievadui
Atminties tinklas
4 KB
Prievadų IP adresai
5300 – Laikrodis ir Konfigūracija
Sąranka TCP režimu (suporuotas režimas) 8888 – VESR 9xx atnaujinimas
Tinklo ryšys
LAN
10/100 Mbps, automatinis 10BaseT aptikimas arba 100BaseTX
Fiziniai tinklo sluoksnio standartai
Ethernet
IEEE 802.3 automatinis aptikimas, 10BaseT ir 100Base TX automatinis MDI/MDX
Protokolai
TCP, IPv4, UDP,
ARP, Telnet, HTTP 1.0, ICMP/PING, DHCP/BOOTP
IP režimas
Statinis, DHCP
TCP
Vartotojo konfigūracijos
Kita
Ryšio režimas
Serveris, klientas, VCOM, param.
Kliento ryšys
Įjungus maitinimą arba gavus duomenis
Paieška
Automatinė tiesioginė serijinė paieška. COM prievadas ir Ethernet arba konkretus IP adresas.
Diagnostika
Kompiuterio IP adreso rodymas, testavimas, VCOM testavimas, testo konfigūracijos išsaugojimas (skaitomas tekstas).
Programinės įrangos atnaujinimas.
Per Ethernet, per naršyklės vartotojo sąsają.
Programinė įranga
„Vlix Manager“: palaikymas, skirtas „Windows 2000“, 2003 Server, XP ir Vista
Eterneto kilpinis ryšys (VESR92x)
Standartai
IEEE 802.3, 802.3u, 802.3x
Apdorojimo tipas
802.3x pilnai dvipusis saugojimas ir persiuntimas, neblokuojantis tiesioginis valdymas
Tiesioginis valdymas
IEEE 802.3x tiesioginis valdymas, atvirkštinis valdymas
MAC adresų lentelė
2k
Konfigūravimo programinė įranga
Suderinama su „Windows 2000“, „2003 Server“, „XP“ ir „Vista“
Atitiktis reglamentams
Atitiktis
FCC, CE
Programos pavyzdys

Tiesioginio IP ryšio režimas
Leidžia programoms, naudojančioms TCP/IP arba UDP/IP lizdus, ​​tiesiogiai bendrauti su įrenginiais.
Susiejimas
Susiejimas
Leidžia nuosekliojo prievado įrenginiams bendrauti tarpusavyje tuneliuojant signalus tinkle.
Virtualus COM režimas
Virtualus COM režimas
Leidžia kompiuteriui bendrauti su nuosekliojo prievado įrenginiais tinkle taip, lyg jie būtų prijungti prie fizinio COM prievado kompiuteryje.
mažiau
