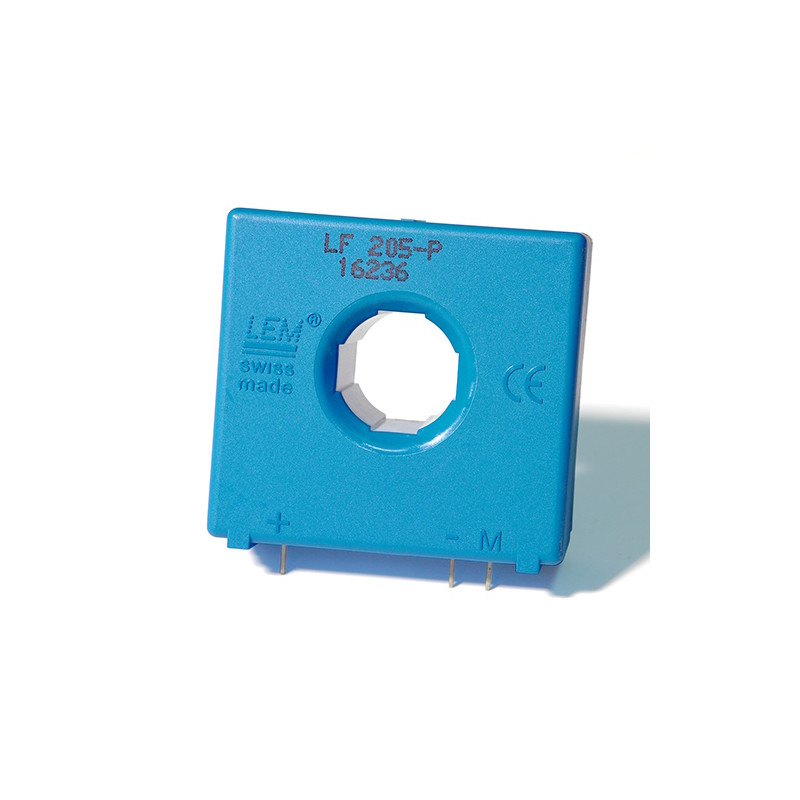

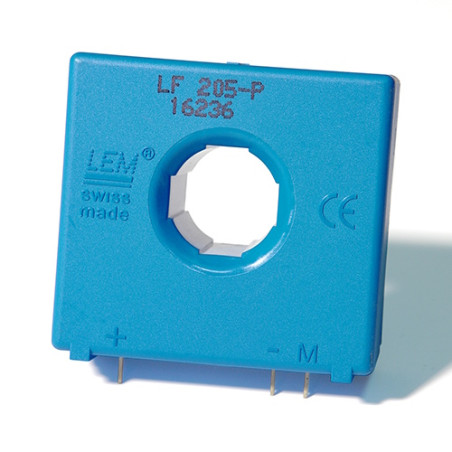

ЛФ 205-П струјни претварач
ЛФ 205-П струјни претварач

Фотографије су само у информативне сврхе. Погледајте спецификацију производа

please use latin characters

Произвођач: LEM

ЛФ 205-П струјни претварач

  • LF 205-P
  • Тачност 1
  • Nazivna struja (A) 200
  • Примарни сигнал [AC / AC+DC / DC] AC+DC
  • Напон напајања [V] ±12…15
  • Монтажа [THT / SMD / DIN / Панел / На примарну шину] THT
  • Апликација Погони/Напајања/Обновљива енергија/Заваривање
  • Тип излазног сигнала [струја/напон] напон
  • Минимална радна температура [°C] -40
  • Максимална радна температура [°C] 85
  • Фреквентни одзив (-3dB) [kHz] 100
  • Петља повратне спреге [отворена / затворена] // Eta технологија Покривено

ЛФ 205-П струјни претварач

Фотографија:

Нема доступне фотографије

Опис:

Дизајниран за електронско мерење струје: једносмерне, наизменичне, импулсне итд., са галванском изолацијом између примарног и секундарног кола.

Главне карактеристике:

  • Претварач струје затворене петље (компензовани) користећи Холов ефекат
  • Изолационо пластично кућиште у складу са UL 94-V0
  • Одлична тачност
  • Веома добра линеарност
  • Ниско температурно одступање
  • Оптимизовано време одзива
  • Широк опсег
  • Без губитака при уметању
  • Висока имуност на спољне сметње
  • Капацитет струје преоптерећење

Примене:

  • АЦ погони и серво мотори са променљивом брзином
  • Статички конвертори за погоне једносмерних мотора
  • Примене са батеријским напајањем
  • Непрекидни извори напајања (UPS)
  • Прекидачи напајања (SMPS)
  • Напајања за заваривање

Технички подаци:

Параметар Вредност
Називна RMS примарна струја 200A
Опсег мерења примарне струје 0…±420A
Мерење отпора на: TA=70°C TA=85°C
RM min RM max RM min RM max
±12V ±200Amax 0 71Ω 0 69Ω
±420Amax 0 14Ω 0 12Ω
±15V ±200Amax 0 100Ω 23Ω 98Ω
±450Amax 0 28Ω 23Ω 26Ω
Називна секундарна струја RMS 100mA
Однос турбо трансформатора 1:2000
Напон напајања (±5%) ±12…15V
Потрошња струје 17 + ISmA
Грешка на IPN, TA=25°C ±0,5%
Фреквентни одзив (-1dB) DC…100kHz
Радна температура -40÷85°C
Температура складиштења -40÷90°C
Отпор секундарног намотаја на: TA=70°C 33Ω
TA=85°C 35Ω
Тежина 58g
