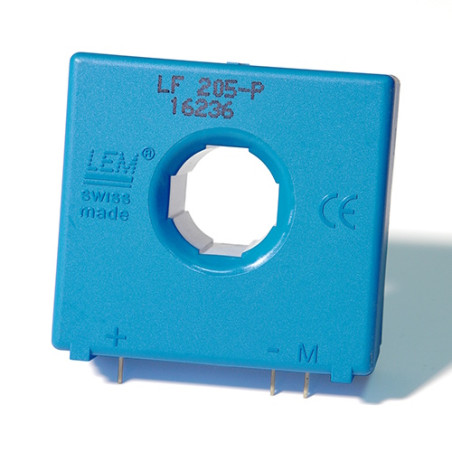

LF 205-P srovės keitiklis
LF 205-P srovės keitiklis

Nuotraukos yra skirtos tik informaciniams tikslams. Peržiūrėkite produkto specifikaciją

please use latin characters

Gamintojas: LEM

LF 205-P srovės keitiklis

  • LF 205-P
  • Tikslumas 1
  • Nominali srovė (A) 200
  • Pirminis signalas [AC / AC+DC / DC] AC+DC
  • Maitinimo įtampa [V] ±12…15
  • Montavimas [THT / SMD / DIN / Panelinis / Ant pagrindinio bėgelio] THT
  • Programėlė Pavaros / Maitinimo šaltiniai / Atsinaujinanti energija / Suvirinimas
  • Išėjimo signalo tipas [srovė/įtampa] įtampa
  • Minimali darbinė temperatūra [°C] -40
  • Maksimali darbinė temperatūra [°C] 85
  • Dažnio atsakas (-3dB) [kHz] 100
  • Grįžtamojo ryšio kilpa [atvira / uždara] // Eta technologija Zakritas

LF 205-P srovės keitiklis

Nuotrauka:

Nuotraukos nėra

Aprašymas:

Sukurtas elektroniniam srovės matavimui: nuolatinei, kintamajai, impulsinei ir kt., su galvanine izoliacija tarp pirminės ir antrinės grandinių.

Pagrindinės savybės:

  • Uždaros kilpos (kompensuojamas) srovės keitiklis, naudojantis Holo efektą
  • Izoliacinis plastikinis korpusas, atitinkantis UL 94-V0
  • Puikus tikslumas
  • Labai geras tiesiškumas
  • Mažas temperatūros poslinkis
  • Optimizuotas atsako laikas
  • Platus pralaidumas
  • Nėra nuostolių Įterpties nuostoliai
  • Didelis atsparumas išoriniams trukdžiams
  • Srovės talpa perkrova

Taikymo sritys:

  • Kintamo greičio kintamosios srovės pavaros ir servo varikliai
  • Statiniai keitikliai nuolatinės srovės variklių pavaroms
  • Baterijomis maitinamos programos
  • Nepertraukiamo maitinimo šaltiniai (UPS)
  • Impulsiniai maitinimo šaltiniai (SMPS)
  • Maitinimo šaltiniai suvirinimo programoms

Techniniai duomenys:

Parametras Reikšmė
Nominali RMS pirminė srovė 200 A
Pirminės srovės matavimo diapazonas 0…±420 A
Varžos matavimas esant: TA = 70 °C TA = 85 °C
RM min RM maks RM min RM maks
±12 V ±200 A maks. 0 71 Ω 0 69 Ω
±420 A maks. 0 14 Ω 0 12 Ω
±15 V ±200 A maks. 0 100 Ω 23 Ω 98 Ω
±450 A maks. 0 28 Ω 23 Ω 26 Ω
Nominali antrinė srovė (RMS) 100 mA
Turbo transformatoriaus santykis 1:2000
Maitinimo įtampa (±5 %) ±12…15 V
Srovės suvartojimas 17 + ISmA
Paklaidos vertė esant IPN, TA=25 °C ±0,5 %
Dažnio atsakas (-1 dB) DC…100 kHz
Darbinė temperatūra -40÷85°C
Laikymo temperatūra -40÷90°C
Antrinės apvijos varža esant: TA=70°C 33Ω
TA=85°C 35Ω
Svoris 58 g
