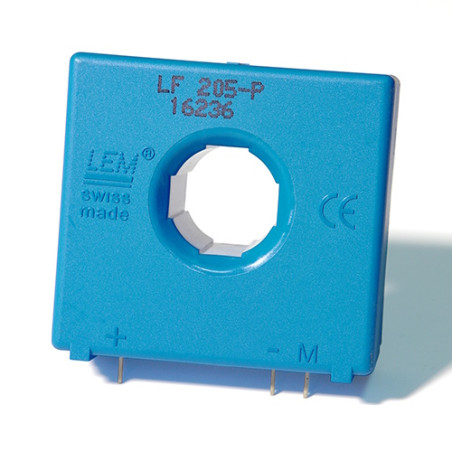

Transductor de corriente LF 205-P
Transductor de corriente LF 205-P

Las fotos son solo para fines informativos. Ver especificaciones de producto

please use latin characters

Fabricante: LEM

Transductor de corriente LF 205-P

  • LF 205-P
  • Precisión 1
  • Corriente nominal (A) 200
  • Señal primaria [CA / CA+CC / CC] AC+DC
  • Tensión de alimentación [V] ±12…15
  • Montaje [THT / SMD / DIN / Panel / En riel principal] THT
  • Aplicación Accionamientos/Fuentes de alimentación/Energías renovables/Soldadura
  • Tipo de señal de salida [corriente/tensión] Voltaje
  • Temperatura mínima de funcionamiento [°C] -40
  • Temperatura máxima de funcionamiento [°C] 85
  • Respuesta en frecuencia (-3dB) [kHz] 100
  • Bucle de retroalimentación [abierto / cerrado] // tecnología Eta Покривено

Transductor de corriente LF 205-P

Foto:

No hay foto disponible

Descripción:

Diseñado para la medición electrónica de corriente: CC, CA, pulsada, etc., con aislamiento galvánico entre los circuitos primario y secundario.

Características principales:

  • Transductor de corriente de lazo cerrado (compensado) mediante efecto Hall
  • Carcasa de plástico aislante conforme a UL 94-V0
  • Excelente precisión
  • Muy buena linealidad
  • Baja deriva de temperatura
  • Tiempo de respuesta optimizado
  • Amplio ancho de banda
  • Sin pérdidas por inserción
  • Alta inmunidad a interferencias externas
  • Capacidad de sobrecarga de corriente

Aplicaciones:

  • Variadores de velocidad CA y servomotores
  • Convertidores estáticos para variadores de velocidad de motores CC
  • Aplicaciones alimentadas por batería
  • Sistemas de alimentación ininterrumpida (SAI)
  • Fuentes de alimentación conmutadas (SMPS)
  • Fuentes de alimentación para aplicaciones de soldadura

Datos técnicos:

Parámetro Valor
Corriente primaria nominal RMS 200 A
Rango de medición de corriente primaria 0…±420 A
Medición de resistencia a: TA=70 °C TA=85 °C
RM mín. RM máx. RM mín. RM máx.
±12 V ±200 A máx. 0 71 Ω 0 69 Ω
±420 A máx. 0 14 Ω 0 12 Ω
±15 V ±200 A máx. 0 100 Ω 23 Ω 98 Ω
±450 A máx. 0 28 Ω 23 Ω 26 Ω
Corriente secundaria nominal RMS 100 mA
Relación del turbotransformador 1:2000
Tensión de alimentación (±5%) ±12…15 V
Consumo de corriente 17 + ISmA
Error en IPN, TA=25 °C ±0,5%
Respuesta en frecuencia (-1 dB) CC…100 kHz
Operación Temperatura -40÷85 °C
Temperatura de almacenamiento -40÷90 °C
Resistencia del devanado secundario a: TA=70 °C 33 Ω
TA=85 °C 35 Ω
Peso 58 g
