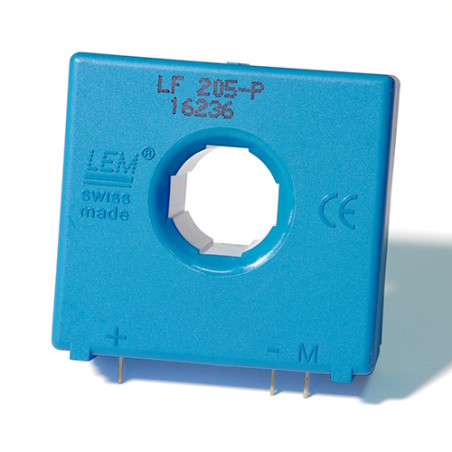

Перетворювач струму ЛФ 205-П
Перетворювач струму ЛФ 205-П

Zdjęcia mają charakter wyłacznie informacyjny. Zobacz specyfikację produktu

please use latin characters

Producent: LEM

Перетворювач струму ЛФ 205-П

  • LF 205-P
  • Точність 1
  • Номінальний струм (А) 200
  • Основний сигнал [AC / AC+DC / DC] AC+DC
  • Напруга живлення [В] ±12…15
  • Монтаж [THT / SMD / DIN / панель / на первинну рейку] THT
  • Додаток Приводи/Джерела живлення/Відновлювана енергія/Зварювання
  • Тип вихідного сигналу [струм/напруга] напруга
  • Мінімальна робоча температура [°C] -40
  • Максимальна робоча температура [°C] 85
  • Частотна характеристика (-3 дБ) [кГц] 100
  • Петля зворотного зв'язку [відкрита / закрита] // технологія Eta закрито

Перетворювач струму LF 205-P

Фото:

Фотографії немає

Опис:

Призначений для електронного вимірювання струму: постійного, змінного, імпульсного тощо, з гальванічною розв'язкою між первинним та вторинним ланцюгами.

Основні характеристики:

  • Перетворювач струму із замкнутим контуром (компенсований) з використанням ефекту Холла
  • Ізоляційний пластиковий корпус, що відповідає UL 94-V0
  • Відмінна точність
  • Дуже хороша лінійність
  • Низький температурний дрейф
  • Оптимізований час відгуку
  • Широка смуга пропускання
  • Відсутність внесених втрат
  • Висока стійкість до зовнішніх перешкод
  • Струмова ємність перевантаження

Застосування:

  • Приводи змінного струму зі змінною швидкістю та серводвигуни
  • Статичні перетворювачі для приводів двигунів постійного струму
  • Застосування з живленням від акумуляторів
  • Джерела безперебійного живлення (ДБЖ)
  • Імпульсні джерела живлення (ІМП)
  • Джерела живлення для зварювальних робіт

Технічні дані:

Параметр Значення
Номінальний середньоквадратичний первинний струм 200A
Діапазон вимірювання первинного струму 0…±420A
Вимірювання опору при: TA=70°C TA=85°C
RM хв RM макс RM хв RM макс
±12 В ±200 А макс. 0 71 Ом 0 69 Ом
±420 А макс. 0 14 Ом 0 12 Ом
±15 В ±200 А макс. 0 100 Ом 23 Ом 98 Ом
±450 А макс. 0 28 Ом 23 Ом 26 Ом
Номінальний вторинний струм (RMS) 100 мА
Коефіцієнт перемикання турботрансформатора 1:2000
Напруга живлення (±5%) ±12…15 В
Споживаний струм 17 + ISmA
Похибка при IPN, TA=25°C ±0,5%
Частотна характеристика (-1 дБ) DC…100 кГц
Робоча температура -40÷85°C
Температура зберігання -40÷90°C
Опір вторинної обмотки при: TA=70°C 33Ω
TA=85°C 35Ω
Вага 58 г
