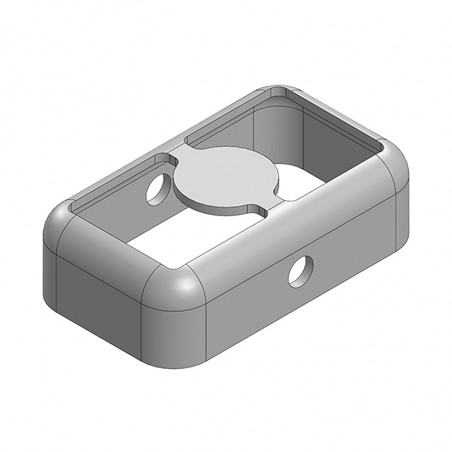

Two-Piece Emi/Rfi Shielding Enclosures
  • Two-Piece Emi/Rfi Shielding Enclosures

Фотографії призначені тільки для інформаційних цілей. Подивитися специфікацію продукту

please use latin characters

Виробник: Masach Tech

Two-Piece Emi/Rfi Shielding Enclosures

Type P/N Description External lenght External width External height Downloads
mm mm mm
MS087-10

MS087-10F EMI/RFI frame 8,7 6,3 3 MS087-10
MS087-10C EMI/RFI cover 9,3 6,9 2,7
MS093-10

MS093-10F EMI/RFI frame 9,3 9,3 5 MS093-10
MS093-10C EMI/RFI cover 9,7 9,7 3
MS102-10

MS102-10F EMI/RFI frame 10,2 6 3 MS102-10
MS102-10C EMI/RFI cover 10,8 6,6 3
MS108-10

MS108-10F EMI/RFI frame 10,8 7,4 2 MS108-10
MS108-10C EMI/RFI cover 11,2 7,8 2
MS110-10

MS110-10F EMI/RFI frame 11 11 2,8 MS110-10
MS110-10C EMI/RFI cover 11,6 11,6 2,8
MS110-20

MS110-20F EMI/RFI frame 11 11 2,8 MS110-20
MS110-20C EMI/RFI cover 11,6 11,6 2,8
MS128-10

MS128-10F EMI/RFI frame 12,8 12,3 7,5 MS128-10
MS128-10C EMI/RFI cover 13,2 12,7 3,5
MS130-10

MS130-10F EMI/RFI frame 13 13 5 MS130-10
MS130-10C EMI/RFI cover 13,6 13,6 3
MS135-20

MS135-20F EMI/RFI frame 13,5 13,5 5 MS135-20
MS135-20C EMI/RFI cover 14,1 14,1 3
MS148-10

MS148-10F EMI/RFI frame 14,8 8,9 2 MS148-10
MS148-10C EMI/RFI cover 15,2 9,3 2
MS156-10

MS156-10F EMI/RFI frame 15,6 10,6 3 MS156-10
MS156-10C EMI/RFI cover 16 11 2,6
MS168-10

MS168-10F EMI/RFI frame 16,8 13,5 5 MS168-10
MS168-10C EMI/RFI cover 17,2 13,9 3
MS183-10

MS183-10F EMI/RFI frame 18,3 10,5 3 MS183-10
MS183-10C EMI/RFI cover 18,9 11,1 3
MS190-10

MS190-10F EMI/RFI frame 19 13,9 2 MS190-10
MS190-10C EMI/RFI cover 19,4 14,3 1,7
MS191-10

MS191-10F EMI/RFI frame 19,1 18,2 5 MS191-10
MS191-10C EMI/RFI cover 19,7 18,8 3,5
MS193-10

MS193-10F EMI/RFI frame 19,3 10,5 3 MS193-10
MS193-10C EMI/RFI cover 19,9 11,1 2,7
MS193-20

MS193-20F EMI/RFI frame 19,3 18,3 3,5 MS193-20
MS193-20C EMI/RFI cover 19,9 18,9 3
MS206-10

MS206-10F EMI/RFI frame 20,6 17,8 3 MS206-10
MS206-10C EMI/RFI cover 21,2 18,4 2,7
MS209-10

MS209-10F EMI/RFI frame 20,9 15,3 1,7 MS209-10
MS209-10C EMI/RFI cover 21,3 15,7 1,7
MS209-20

MS209-20F EMI/RFI frame 20,9 15,3 2 MS209-20
MS209-20C EMI/RFI cover 21,3 15,7 1,7
MS210-10

MS210-10F EMI/RFI frame 21 12 5 MS210-10
MS210-10C EMI/RFI cover 21,6 12,6 4
MS213-10


MS213-10F EMI/RFI frame 21,3 19,9 2,9 MS213-10
MS213-10C EMI/RFI cover 21,7 20,3 2,5
MS213-10CP EMI/RFI cover z otworami 21,7 20,3 2,5
MS220-10


MS220-10F EMI/RFI frame 22 19,3 3,3 MS220-10
MS220-10C EMI/RFI cover 22,6 19,9 3
MS220-10CP EMI/RFI cover z otworami 22,6 19,9 3
MS220-20

MS220-20F EMI/RFI frame 22 17,7 3 MS220-20
MS220-20C EMI/RFI cover 22,4 18,1 3
MS220-30


MS220-30F EMI/RFI frame 22 11,3 2,8 MS220-30
MS220-30C EMI/RFI cover 22,6 11,9 2,8
MS220-30CP EMI/RFI cover z otworami 22,6 11,9 2,8
MS220-40


MS22040F EMI/RFI frame 22 11,3 7 MS220-40
MS220-40C EMI/RFI cover 22,6 11,9 2,8
MS220-40CP EMI/RFI cover z otworami 22,6 11,9 2,8
MS223-10

MS223-10F EMI/RFI frame 22,3 17,3 5 MS223-10
MS223-10C EMI/RFI cover 22,7 17,7 4
MS226-10

MS226-10F EMI/RFI frame 22,6 17,1 2 MS226-10
MS226-10C EMI/RFI cover 23 17,5 2
MS230-10

MS230-10F EMI/RFI frame 23 11,7 5 MS230-10
MS230-10C EMI/RFI cover 23,6 12,3 3
MS233-10

MS233-10F EMI/RFI frame 23,3 17,5 5 MS233-10
MS233-10C EMI/RFI cover 23,7 17,9 2,8
MS233-20

MS233-20F EMI/RFI frame 23,3 14,5 3 MS233-20
MS233-20C EMI/RFI cover 23,7 14,9 3
MS250-10

MS250-10F EMI/RFI frame 25 21 4 MS250-10
MS250-10C EMI/RFI cover 25,6 21,6 3
MS256-10

MS256-10F EMI/RFI frame 25,6 15,5 2,3 MS256-10
MS256-10C EMI/RFI cover 26 15,9 2,3
MS257-10

MS257-10F EMI/RFI frame 25,7 25,7 6,5 MS257-10
MS257-10C EMI/RFI cover 26,3 26,3 4
MS259-10

MS259-10F EMI/RFI frame 25,9 25,9 3 MS259-10
MS259-10C EMI/RFI cover 26,3 26,3 3
MS260-10

MS260-10F EMI/RFI frame 26 23 7,8 MS260-10
MS260-10C EMI/RFI cover 26,6 23,6 4
MS260-10CP EMI/RFI cover z otworami 26,6 23,6 4
MS263-10


MS263-10F EMI/RFI frame 26,3 16,8 4,5 MS263-10
MS263-10C EMI/RFI cover 26,9 17,4 4
MS263-10CP EMI/RFI cover z otworami 26,9 17,4 4
MS263-20

MS263-20F EMI/RFI frame 26,3 19,8 8,1 MS263-20
MS263-20C EMI/RFI cover 26,9 20,4 3,7
MS268-10

MS268-10F EMI/RFI frame 26,8 15,6 2,5 MS268-10
MS268-10C EMI/RFI cover 27,4 16,2 2,5
MS268-20

MS268-20F EMI/RFI frame 26,8 15,6 4 MS268-20
MS268-20C EMI/RFI cover 27,4 16,2 2,5
MS270-10

MS270-10F EMI/RFI frame 27 20 6 MS270-10
MS270-10C EMI/RFI cover 27,6 20,6 3,5
MS288-10

MS288-10F EMI/RFI frame 28,8 19,4 5 MS288-10
MS288-10C EMI/RFI cover 29,4 20 4
MS290-10

MS290-10F EMI/RFI frame 29 26 3 MS290-10
MS290-10C EMI/RFI cover 29,6 26,6 2,9
MS293-10

MS293-10F EMI/RFI frame 29,3 25,3 6,4 MS293-10
MS293-10C EMI/RFI cover 29,9 25,9 4
MS293-20

MS293-20F EMI/RFI frame 29,3 16,3 9,7 MS293-20
MS293-20C EMI/RFI cover 29,9 16,9 3,5
MS300-10

MS300-10F EMI/RFI frame 30 24,4 3,5 MS300-10
MS300-10C EMI/RFI cover 30,6 25 3
MS302-10

MS302-10F EMI/RFI frame 30,2 18,9 3 MS302-10
MS302-10C EMI/RFI cover 30,8 19,5 2,7
MS308-10

MS308-10F EMI/RFI frame 30,8 17,8 4,4 MS308-10
MS308-10C EMI/RFI cover 31,4 18,4 4,4
MS310-10

MS310-10F EMI/RFI frame 31 17,1 3 MS310-10
MS310-10C EMI/RFI cover 31,6 17,1 2,7
MS312-10

MS312-10F EMI/RFI frame 31,2 30 5 MS312-10
MS312-10C EMI/RFI cover 31,8 30,6 4
MS320-10

MS320-10F EMI/RFI frame 32 11,3 2 MS320-10
MS320-10C EMI/RFI cover 32,4 11,7 2
MS321-10

MS321-10F EMI/RFI frame 32,1 16,6 2,5 MS321-10
MS321-10C EMI/RFI cover 32,5 17 2,2
MS323-10


MS323-10F EMI/RFI frame 32,3 23,8 3,7 MS323-10
MS323-10C EMI/RFI cover 32,9 24,4 4
MS323-10CP EMI/RFI cover z otworami 32,9 24,4 4
MS323-20


MS323-20F EMI/RFI frame 32,3 23,8 4,7 MS323-20
MS323-20C EMI/RFI cover 32,9 24,4 4
MS323-20CP EMI/RFI cover z otworami 22,6 19,9 4
MS323-30


MS323-30F EMI/RFI frame 32,3 23,8 9 MS323-30
MS323-30C EMI/RFI cover 32,9 24,4 4
MS323-30CP EMI/RFI cover z otworami 32,9 24,4 4
MS329-10

MS329-10F EMI/RFI frame 32,9 20,7 2,5 MS329-10
MS329-10C EMI/RFI cover 33,3 21,1 2,2
MS333-10

MS333-10F EMI/RFI frame 33,3 13,3 4,4 MS333-10
MS333-10C EMI/RFI cover 33,9 13,9 3,5
MS338-10

MS338-10F EMI/RFI frame 33,8 30,3 3,3 MS338-10
MS338-10C EMI/RFI cover 34,2 30,7 3,2
MS345-10


MS345-10F EMI/RFI frame 34,5 23,3 3,5 MS345-10
MS345-10C EMI/RFI cover 35,1 23,9 3,3
MS345-10CP EMI/RFI cover z otworami 35,1 23,9 3,3
MS345-20

MS345-20F EMI/RFI frame 34,5 21,5 3,2 MS345-20
MS345-20C EMI/RFI cover 35,1 22,1 2,8
MS353-10

MS353-10F EMI/RFI frame 35,3 20 6,4 MS353-10
MS353-10C EMI/RFI cover 35,7 20,4 3,5
MS353-20

MS353-20F EMI/RFI frame 35,3 22,3 6,4 MS353-20
MS353-20C EMI/RFI cover 35,7 22,7 3,5
MS355-10

MS355-10F EMI/RFI frame 35,5 19 5,5 MS355-10
MS355-10C EMI/RFI cover 36,1 19,6 3,8
MS366-10

MS366-10F EMI/RFI frame 36,6 34,1 3,3 MS366-10
MS366-10C EMI/RFI cover 37 34,5 2,8
MS375-10

MS375-10F EMI/RFI frame 37,5 29,3 6,5 MS375-10
MS375-10C EMI/RFI cover 38,1 29,9 3,8
MS378-10

MS37810F EMI/RFI frame 37,8 21,6 3 MS378-10
MS378-10C EMI/RFI cover 38,4 22,2 2,7
MS378-20

MS378-20F EMI/RFI frame 37,8 15,1 3,7 MS378-20
MS378-20C EMI/RFI cover 38,4 15,7 3,1
MS382-10

MS382-10F EMI/RFI frame 38,2 33,3 5 MS382-10
MS382-10C EMI/RFI cover 38,8 33,9 3
MS384-10

MS384-10F EMI/RFI frame 38,4 37,6 11 MS384-10
MS384-10C EMI/RFI cover 39 38,2 4
MS400-10

MS400-10F EMI/RFI frame 40 18,3 4 MS400-10
MS400-10C EMI/RFI cover 40,6 18,9 3
MS402-10

MS402-10F EMI/RFI frame 40,2 34,6 5,3 MS402-10
MS402-10C EMI/RFI cover 40,8 35,2 3,5
MS405-10

MS405-10F EMI/RFI frame 40,5 18,9 2,8 MS405-10
MS405-10C EMI/RFI cover 41,1 19,5 2,8
MS409-10

MS409-10F EMI/RFI frame 40,9 21,5 2,5 MS409-10
MS409-10C EMI/RFI cover 41,3 21,9 2,4
MS410-10

MS410-10F EMI/RFI frame 41 26,4 3,7 MS410-10
MS410-10C EMI/RFI cover 41,6 27 3,1
MS412-10

MS412-10F EMI/RFI frame 41,2 13,6 5,1 MS412-10
MS412-10C EMI/RFI cover 41,8 14,2 3,2
MS415-10

MS415-10F EMI/RFI frame 41,5 16,8 6,8 MS415-10
MS415-10C EMI/RFI cover 42,1 17,4 4
MS415-20

MS415-20F EMI/RFI frame 41,5 26,5 9,5 MS415-20
MS415-20C EMI/RFI cover 42,1 27,1 5
MS423-10

MS423-10F EMI/RFI frame 42,3 15,3 4,4 MS423-10
MS423-10C EMI/RFI cover 42,9 15,9 3,5
MS434-10

MS434-10F EMI/RFI frame 43,4 28,4 3,3 MS434-10
MS434-10C EMI/RFI cover 44 29 3,1
MS448-10

MS448-10F EMI/RFI frame 44,8 18,2 3 MS448-10
MS448-10C EMI/RFI cover 45,2 18,6 2,8
MS448-20

MS448-20F EMI/RFI frame 44,8 18,2 5,7 MS448-20
MS448-20C EMI/RFI cover 45,2 18,6 2,8
MS453-10

MS453-10F EMI/RFI frame 45,3 16,2 6 MS453-10
MS453-10C EMI/RFI cover 45,9 16,8 2,9
MS466-10

MS466-10F EMI/RFI frame 46,6 17,3 5 MS466-10
MS466-10C EMI/RFI cover 47,2 17,9 4
MS473-10


MS473-10F EMI/RFI frame 47,3 23,3 5,3 MS473-10
MS473-10C EMI/RFI cover 47,9 23,9 3,5
MS473-10CP EMI/RFI cover z otworami 47,9 23,9 3,5
MS477-10

MS477-10F EMI/RFI frame 47,7 18,2 4 MS477-10
MS477-10C EMI/RFI cover 48,3 44,3 3
MS483-10

MS483-10F EMI/RFI frame 48,3 44,3 4,4 MS48310
MS483-10C EMI/RFI cover 48,9 44,9 4
MS511-10

MS511-10F EMI/RFI frame 51,1 25,7 6,5 MS511-10
MS511-10C EMI/RFI cover 51,7 26,3 4
MS511-20

MS511-20F EMI/RFI frame 51,1 38,4 6,5 MS511-20
MS511-20C EMI/RFI cover 51,7 39 4
MS513-10

MS513-10F EMI/RFI frame 51,3 26,5 9,5 MS513-10
MS513-10C EMI/RFI cover 51,9 27,1 3,5
MS520-10

MS520-10F EMI/RFI frame 52 26,7 6 MS520-10
MS520-10C EMI/RFI cover 52,6 27,3 3,5
MS544-10

MS544-10F EMI/RFI frame 54,4 23,9 7,5 MS544-10
MS544-10C EMI/RFI cover 55 24,5 5
MS544-20


MS544-20F EMI/RFI frame 54,4 23,9 13,5 MS544-20
MS544-20C EMI/RFI cover 55 24,5 3,5
MS544-20CP EMI/RFI cover z otworami 55 24,5 3,5
MS548-10

MS548-10F EMI/RFI frame 54,8 40,8 11 MS548-10
MS548-10C EMI/RFI cover 55,4 41,4 4
MS570-10

MS570-10F EMI/RFI frame 57 31 6 MS570-10
MS570-10C EMI/RFI cover 57,6 31,6 3,5
MS585-10

MS585-10F EMI/RFI frame 58,5 49,7 4,7 MS585-10
MS585-10C EMI/RFI cover 59,1 50,3 3
MS593-10

MS593-10F EMI/RFI frame 59,3 20,6 2,8 MS593-10
MS593-10C EMI/RFI cover 59,9 21,2 2,5
MS593-20

MS593-20F EMI/RFI frame 59,3 20,6 5,7 MS593-20
MS593-20C EMI/RFI cover 59,9 21,2 3
MS595-10

MS595-10F EMI/RFI frame 59,5 50,4 3,2 MS595-10
MS595-10C EMI/RFI cover 60,1 51 2,5
MS631-10

MS631-10F EMI/RFI frame 63,1 35,5 2,8 MS631-10
MS631-10C EMI/RFI cover 63,5 35,9 2,5
MS638-10

MS638-10F EMI/RFI frame 68,3 36,3 11 MS638-10
MS638-10C EMI/RFI cover 64,4 36,9 4
MS737-10

MS737-10F EMI/RFI frame 73,7 28,1 2,9 MS737-10
MS737-10C EMI/RFI cover 74,3 28,7 3


Typical PCB Shielding Effectiveness


(Typical performance of 51.1mm x 38.4mm EMI/RFI shield as reference)

Material: Cold Reduced Electrolytic Tinplate Steel TS275E8.4/8.4 EN 10202:2001


Відправити запит

Ви зацікавлені у цьому продукті? Вам потрібна додаткова інформація або індивідуальні розцінки?

Зв'яжіться з нами

ZAPYTAJ O PRODUKT close
Wiadomość wysłana poprawnie.
ZAPYTAJ O PRODUKT close
Przeglądaj

Додати до списку бажань

Ви повинні увійти в систему

Type P/N Description External lenght External width External height Downloads
mm mm mm
MS087-10

MS087-10F EMI/RFI frame 8,7 6,3 3 MS087-10
MS087-10C EMI/RFI cover 9,3 6,9 2,7
MS093-10

MS093-10F EMI/RFI frame 9,3 9,3 5 MS093-10
MS093-10C EMI/RFI cover 9,7 9,7 3
MS102-10

MS102-10F EMI/RFI frame 10,2 6 3 MS102-10
MS102-10C EMI/RFI cover 10,8 6,6 3
MS108-10

MS108-10F EMI/RFI frame 10,8 7,4 2 MS108-10
MS108-10C EMI/RFI cover 11,2 7,8 2
MS110-10

MS110-10F EMI/RFI frame 11 11 2,8 MS110-10
MS110-10C EMI/RFI cover 11,6 11,6 2,8
MS110-20

MS110-20F EMI/RFI frame 11 11 2,8 MS110-20
MS110-20C EMI/RFI cover 11,6 11,6 2,8
MS128-10

MS128-10F EMI/RFI frame 12,8 12,3 7,5 MS128-10
MS128-10C EMI/RFI cover 13,2 12,7 3,5
MS130-10

MS130-10F EMI/RFI frame 13 13 5 MS130-10
MS130-10C EMI/RFI cover 13,6 13,6 3
MS135-20

MS135-20F EMI/RFI frame 13,5 13,5 5 MS135-20
MS135-20C EMI/RFI cover 14,1 14,1 3
MS148-10

MS148-10F EMI/RFI frame 14,8 8,9 2 MS148-10
MS148-10C EMI/RFI cover 15,2 9,3 2
MS156-10

MS156-10F EMI/RFI frame 15,6 10,6 3 MS156-10
MS156-10C EMI/RFI cover 16 11 2,6
MS168-10

MS168-10F EMI/RFI frame 16,8 13,5 5 MS168-10
MS168-10C EMI/RFI cover 17,2 13,9 3
MS183-10

MS183-10F EMI/RFI frame 18,3 10,5 3 MS183-10
MS183-10C EMI/RFI cover 18,9 11,1 3
MS190-10

MS190-10F EMI/RFI frame 19 13,9 2 MS190-10
MS190-10C EMI/RFI cover 19,4 14,3 1,7
MS191-10

MS191-10F EMI/RFI frame 19,1 18,2 5 MS191-10
MS191-10C EMI/RFI cover 19,7 18,8 3,5
MS193-10

MS193-10F EMI/RFI frame 19,3 10,5 3 MS193-10
MS193-10C EMI/RFI cover 19,9 11,1 2,7
MS193-20

MS193-20F EMI/RFI frame 19,3 18,3 3,5 MS193-20
MS193-20C EMI/RFI cover 19,9 18,9 3
MS206-10

MS206-10F EMI/RFI frame 20,6 17,8 3 MS206-10
MS206-10C EMI/RFI cover 21,2 18,4 2,7
MS209-10

MS209-10F EMI/RFI frame 20,9 15,3 1,7 MS209-10
MS209-10C EMI/RFI cover 21,3 15,7 1,7
MS209-20

MS209-20F EMI/RFI frame 20,9 15,3 2 MS209-20
MS209-20C EMI/RFI cover 21,3 15,7 1,7
MS210-10

MS210-10F EMI/RFI frame 21 12 5 MS210-10
MS210-10C EMI/RFI cover 21,6 12,6 4
MS213-10


MS213-10F EMI/RFI frame 21,3 19,9 2,9 MS213-10
MS213-10C EMI/RFI cover 21,7 20,3 2,5
MS213-10CP EMI/RFI cover z otworami 21,7 20,3 2,5
MS220-10


MS220-10F EMI/RFI frame 22 19,3 3,3 MS220-10
MS220-10C EMI/RFI cover 22,6 19,9 3
MS220-10CP EMI/RFI cover z otworami 22,6 19,9 3
MS220-20

MS220-20F EMI/RFI frame 22 17,7 3 MS220-20
MS220-20C EMI/RFI cover 22,4 18,1 3
MS220-30


MS220-30F EMI/RFI frame 22 11,3 2,8 MS220-30
MS220-30C EMI/RFI cover 22,6 11,9 2,8
MS220-30CP EMI/RFI cover z otworami 22,6 11,9 2,8
MS220-40


MS22040F EMI/RFI frame 22 11,3 7 MS220-40
MS220-40C EMI/RFI cover 22,6 11,9 2,8
MS220-40CP EMI/RFI cover z otworami 22,6 11,9 2,8
MS223-10

MS223-10F EMI/RFI frame 22,3 17,3 5 MS223-10
MS223-10C EMI/RFI cover 22,7 17,7 4
MS226-10

MS226-10F EMI/RFI frame 22,6 17,1 2 MS226-10
MS226-10C EMI/RFI cover 23 17,5 2
MS230-10

MS230-10F EMI/RFI frame 23 11,7 5 MS230-10
MS230-10C EMI/RFI cover 23,6 12,3 3
MS233-10

MS233-10F EMI/RFI frame 23,3 17,5 5 MS233-10
MS233-10C EMI/RFI cover 23,7 17,9 2,8
MS233-20

MS233-20F EMI/RFI frame 23,3 14,5 3 MS233-20
MS233-20C EMI/RFI cover 23,7 14,9 3
MS250-10

MS250-10F EMI/RFI frame 25 21 4 MS250-10
MS250-10C EMI/RFI cover 25,6 21,6 3
MS256-10

MS256-10F EMI/RFI frame 25,6 15,5 2,3 MS256-10
MS256-10C EMI/RFI cover 26 15,9 2,3
MS257-10

MS257-10F EMI/RFI frame 25,7 25,7 6,5 MS257-10
MS257-10C EMI/RFI cover 26,3 26,3 4
MS259-10

MS259-10F EMI/RFI frame 25,9 25,9 3 MS259-10
MS259-10C EMI/RFI cover 26,3 26,3 3
MS260-10

MS260-10F EMI/RFI frame 26 23 7,8 MS260-10
MS260-10C EMI/RFI cover 26,6 23,6 4
MS260-10CP EMI/RFI cover z otworami 26,6 23,6 4
MS263-10


MS263-10F EMI/RFI frame 26,3 16,8 4,5 MS263-10
MS263-10C EMI/RFI cover 26,9 17,4 4
MS263-10CP EMI/RFI cover z otworami 26,9 17,4 4
MS263-20

MS263-20F EMI/RFI frame 26,3 19,8 8,1 MS263-20
MS263-20C EMI/RFI cover 26,9 20,4 3,7
MS268-10

MS268-10F EMI/RFI frame 26,8 15,6 2,5 MS268-10
MS268-10C EMI/RFI cover 27,4 16,2 2,5
MS268-20

MS268-20F EMI/RFI frame 26,8 15,6 4 MS268-20
MS268-20C EMI/RFI cover 27,4 16,2 2,5
MS270-10

MS270-10F EMI/RFI frame 27 20 6 MS270-10
MS270-10C EMI/RFI cover 27,6 20,6 3,5
MS288-10

MS288-10F EMI/RFI frame 28,8 19,4 5 MS288-10
MS288-10C EMI/RFI cover 29,4 20 4
MS290-10

MS290-10F EMI/RFI frame 29 26 3 MS290-10
MS290-10C EMI/RFI cover 29,6 26,6 2,9
MS293-10

MS293-10F EMI/RFI frame 29,3 25,3 6,4 MS293-10
MS293-10C EMI/RFI cover 29,9 25,9 4
MS293-20

MS293-20F EMI/RFI frame 29,3 16,3 9,7 MS293-20
MS293-20C EMI/RFI cover 29,9 16,9 3,5
MS300-10

MS300-10F EMI/RFI frame 30 24,4 3,5 MS300-10
MS300-10C EMI/RFI cover 30,6 25 3
MS302-10

MS302-10F EMI/RFI frame 30,2 18,9 3 MS302-10
MS302-10C EMI/RFI cover 30,8 19,5 2,7
MS308-10

MS308-10F EMI/RFI frame 30,8 17,8 4,4 MS308-10
MS308-10C EMI/RFI cover 31,4 18,4 4,4
MS310-10

MS310-10F EMI/RFI frame 31 17,1 3 MS310-10
MS310-10C EMI/RFI cover 31,6 17,1 2,7
MS312-10

MS312-10F EMI/RFI frame 31,2 30 5 MS312-10
MS312-10C EMI/RFI cover 31,8 30,6 4
MS320-10

MS320-10F EMI/RFI frame 32 11,3 2 MS320-10
MS320-10C EMI/RFI cover 32,4 11,7 2
MS321-10

MS321-10F EMI/RFI frame 32,1 16,6 2,5 MS321-10
MS321-10C EMI/RFI cover 32,5 17 2,2
MS323-10


MS323-10F EMI/RFI frame 32,3 23,8 3,7 MS323-10
MS323-10C EMI/RFI cover 32,9 24,4 4
MS323-10CP EMI/RFI cover z otworami 32,9 24,4 4
MS323-20


MS323-20F EMI/RFI frame 32,3 23,8 4,7 MS323-20
MS323-20C EMI/RFI cover 32,9 24,4 4
MS323-20CP EMI/RFI cover z otworami 22,6 19,9 4
MS323-30


MS323-30F EMI/RFI frame 32,3 23,8 9 MS323-30
MS323-30C EMI/RFI cover 32,9 24,4 4
MS323-30CP EMI/RFI cover z otworami 32,9 24,4 4
MS329-10

MS329-10F EMI/RFI frame 32,9 20,7 2,5 MS329-10
MS329-10C EMI/RFI cover 33,3 21,1 2,2
MS333-10

MS333-10F EMI/RFI frame 33,3 13,3 4,4 MS333-10
MS333-10C EMI/RFI cover 33,9 13,9 3,5
MS338-10

MS338-10F EMI/RFI frame 33,8 30,3 3,3 MS338-10
MS338-10C EMI/RFI cover 34,2 30,7 3,2
MS345-10


MS345-10F EMI/RFI frame 34,5 23,3 3,5 MS345-10
MS345-10C EMI/RFI cover 35,1 23,9 3,3
MS345-10CP EMI/RFI cover z otworami 35,1 23,9 3,3
MS345-20

MS345-20F EMI/RFI frame 34,5 21,5 3,2 MS345-20
MS345-20C EMI/RFI cover 35,1 22,1 2,8
MS353-10

MS353-10F EMI/RFI frame 35,3 20 6,4 MS353-10
MS353-10C EMI/RFI cover 35,7 20,4 3,5
MS353-20

MS353-20F EMI/RFI frame 35,3 22,3 6,4 MS353-20
MS353-20C EMI/RFI cover 35,7 22,7 3,5
MS355-10

MS355-10F EMI/RFI frame 35,5 19 5,5 MS355-10
MS355-10C EMI/RFI cover 36,1 19,6 3,8
MS366-10

MS366-10F EMI/RFI frame 36,6 34,1 3,3 MS366-10
MS366-10C EMI/RFI cover 37 34,5 2,8
MS375-10

MS375-10F EMI/RFI frame 37,5 29,3 6,5 MS375-10
MS375-10C EMI/RFI cover 38,1 29,9 3,8
MS378-10

MS37810F EMI/RFI frame 37,8 21,6 3 MS378-10
MS378-10C EMI/RFI cover 38,4 22,2 2,7
MS378-20

MS378-20F EMI/RFI frame 37,8 15,1 3,7 MS378-20
MS378-20C EMI/RFI cover 38,4 15,7 3,1
MS382-10

MS382-10F EMI/RFI frame 38,2 33,3 5 MS382-10
MS382-10C EMI/RFI cover 38,8 33,9 3
MS384-10

MS384-10F EMI/RFI frame 38,4 37,6 11 MS384-10
MS384-10C EMI/RFI cover 39 38,2 4
MS400-10

MS400-10F EMI/RFI frame 40 18,3 4 MS400-10
MS400-10C EMI/RFI cover 40,6 18,9 3
MS402-10

MS402-10F EMI/RFI frame 40,2 34,6 5,3 MS402-10
MS402-10C EMI/RFI cover 40,8 35,2 3,5
MS405-10

MS405-10F EMI/RFI frame 40,5 18,9 2,8 MS405-10
MS405-10C EMI/RFI cover 41,1 19,5 2,8
MS409-10

MS409-10F EMI/RFI frame 40,9 21,5 2,5 MS409-10
MS409-10C EMI/RFI cover 41,3 21,9 2,4
MS410-10

MS410-10F EMI/RFI frame 41 26,4 3,7 MS410-10
MS410-10C EMI/RFI cover 41,6 27 3,1
MS412-10

MS412-10F EMI/RFI frame 41,2 13,6 5,1 MS412-10
MS412-10C EMI/RFI cover 41,8 14,2 3,2
MS415-10

MS415-10F EMI/RFI frame 41,5 16,8 6,8 MS415-10
MS415-10C EMI/RFI cover 42,1 17,4 4
MS415-20

MS415-20F EMI/RFI frame 41,5 26,5 9,5 MS415-20
MS415-20C EMI/RFI cover 42,1 27,1 5
MS423-10

MS423-10F EMI/RFI frame 42,3 15,3 4,4 MS423-10
MS423-10C EMI/RFI cover 42,9 15,9 3,5
MS434-10

MS434-10F EMI/RFI frame 43,4 28,4 3,3 MS434-10
MS434-10C EMI/RFI cover 44 29 3,1
MS448-10

MS448-10F EMI/RFI frame 44,8 18,2 3 MS448-10
MS448-10C EMI/RFI cover 45,2 18,6 2,8
MS448-20

MS448-20F EMI/RFI frame 44,8 18,2 5,7 MS448-20
MS448-20C EMI/RFI cover 45,2 18,6 2,8
MS453-10

MS453-10F EMI/RFI frame 45,3 16,2 6 MS453-10
MS453-10C EMI/RFI cover 45,9 16,8 2,9
MS466-10

MS466-10F EMI/RFI frame 46,6 17,3 5 MS466-10
MS466-10C EMI/RFI cover 47,2 17,9 4
MS473-10


MS473-10F EMI/RFI frame 47,3 23,3 5,3 MS473-10
MS473-10C EMI/RFI cover 47,9 23,9 3,5
MS473-10CP EMI/RFI cover z otworami 47,9 23,9 3,5
MS477-10

MS477-10F EMI/RFI frame 47,7 18,2 4 MS477-10
MS477-10C EMI/RFI cover 48,3 44,3 3
MS483-10

MS483-10F EMI/RFI frame 48,3 44,3 4,4 MS48310
MS483-10C EMI/RFI cover 48,9 44,9 4
MS511-10

MS511-10F EMI/RFI frame 51,1 25,7 6,5 MS511-10
MS511-10C EMI/RFI cover 51,7 26,3 4
MS511-20

MS511-20F EMI/RFI frame 51,1 38,4 6,5 MS511-20
MS511-20C EMI/RFI cover 51,7 39 4
MS513-10

MS513-10F EMI/RFI frame 51,3 26,5 9,5 MS513-10
MS513-10C EMI/RFI cover 51,9 27,1 3,5
MS520-10

MS520-10F EMI/RFI frame 52 26,7 6 MS520-10
MS520-10C EMI/RFI cover 52,6 27,3 3,5
MS544-10

MS544-10F EMI/RFI frame 54,4 23,9 7,5 MS544-10
MS544-10C EMI/RFI cover 55 24,5 5
MS544-20


MS544-20F EMI/RFI frame 54,4 23,9 13,5 MS544-20
MS544-20C EMI/RFI cover 55 24,5 3,5
MS544-20CP EMI/RFI cover z otworami 55 24,5 3,5
MS548-10

MS548-10F EMI/RFI frame 54,8 40,8 11 MS548-10
MS548-10C EMI/RFI cover 55,4 41,4 4
MS570-10

MS570-10F EMI/RFI frame 57 31 6 MS570-10
MS570-10C EMI/RFI cover 57,6 31,6 3,5
MS585-10

MS585-10F EMI/RFI frame 58,5 49,7 4,7 MS585-10
MS585-10C EMI/RFI cover 59,1 50,3 3
MS593-10

MS593-10F EMI/RFI frame 59,3 20,6 2,8 MS593-10
MS593-10C EMI/RFI cover 59,9 21,2 2,5
MS593-20

MS593-20F EMI/RFI frame 59,3 20,6 5,7 MS593-20
MS593-20C EMI/RFI cover 59,9 21,2 3
MS595-10

MS595-10F EMI/RFI frame 59,5 50,4 3,2 MS595-10
MS595-10C EMI/RFI cover 60,1 51 2,5
MS631-10

MS631-10F EMI/RFI frame 63,1 35,5 2,8 MS631-10
MS631-10C EMI/RFI cover 63,5 35,9 2,5
MS638-10

MS638-10F EMI/RFI frame 68,3 36,3 11 MS638-10
MS638-10C EMI/RFI cover 64,4 36,9 4
MS737-10

MS737-10F EMI/RFI frame 73,7 28,1 2,9 MS737-10
MS737-10C EMI/RFI cover 74,3 28,7 3


Typical PCB Shielding Effectiveness


(Typical performance of 51.1mm x 38.4mm EMI/RFI shield as reference)

Material: Cold Reduced Electrolytic Tinplate Steel TS275E8.4/8.4 EN 10202:2001
