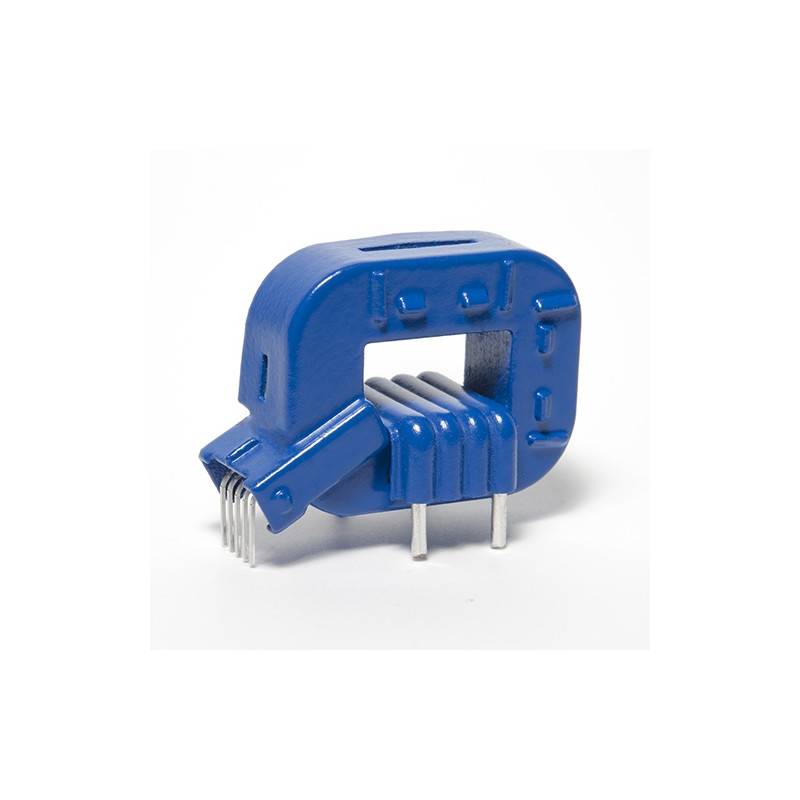

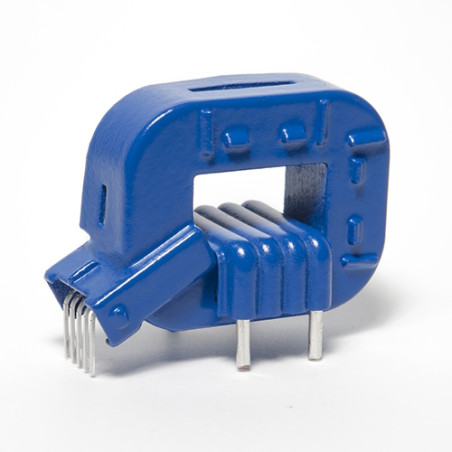

Перетворювач струму HO 180-P
Перетворювач струму HO 180-P

Zdjęcia mają charakter wyłacznie informacyjny. Zobacz specyfikację produktu

please use latin characters

Producent: LEM

Перетворювач струму HO 180-P

  • HO 180-P
  • Точність 1
  • Номінальний струм (А) 180
  • Основний сигнал [AC / AC+DC / DC] AC+DC
  • Напруга живлення [В] 5
  • Монтаж [THT / SMD / DIN / панель / на первинну рейку] THT
  • Додаток Приводи/Джерела живлення/Відновлювана енергія/Зварювання
  • Тип вихідного сигналу [струм/напруга] напруга
  • Мінімальна робоча температура [°C] -40
  • Максимальна робоча температура [°C] 105
  • Частотна характеристика (-3 дБ) [кГц] 100
  • Петля зворотного зв'язку [відкрита / закрита] // технологія Eta ВІДЧИНЕНО

Опис

Призначений для електронного вимірювання струму: постійного, змінного, імпульсного тощо, з гальванічною розв'язкою між первинним та вторинним ланцюгами.

Основні характеристики

  • Багатодіапазонний перетворювач струму з розімкнутим контуром
  • Вихідна напруга
  • Одинарне джерело живлення +5 В
  • Виявлення перевантаження по струму 2,93 × IPN (пікове значення)
  • Керування EEPROM
  • Гальванічна розв'язка між первинним та вторинним ланцюгами
  • Низьке енергоспоживання
  • Компактний дизайн для монтажу THT
  • Отвір: 15 × 8 мм
  • Заводське калібрування
  • Низький дрейф зміщення
  • Вище середнього Uref
  • Зазор 8 мм
  • Коротка затримка Час

Застосування

  • Приводи змінного струму зі змінною швидкістю та серводвигуни
  • Статичні перетворювачі для приводів двигунів постійного струму
  • Застосування з живленням від батарей
  • Джерела безперебійного живлення (ДБЖ)
  • Імпульсні джерела живлення (ІМП)
  • Джерела живлення для зварювальних робіт
  • Розподільні коробки
  • MPPT

Технічні дані

Параметр Розмір
Максимальне живлення Напруга 8 В
Максимальна напруга живлення (без входу в користувацькі режими) 6,5 В
Максимальна температура первинного провідника 120°C
Напруга електростатичного розряду 2 кВ
Вторинна напруга живлення 5 В постійного струму
Вихідна напруга 0÷5 В
Робочий режим Температура -40÷105°C
Температура зберігання -40÷105°C
Вага 34 г
Номінальний первинний струм (RMS) 180 А
Діапазон вимірювання первинного струму ±450 А
Номінальна напруга живлення 5 В
Споживаний струм 19 мА
Опорна напруга (Вихід) 2,5 В
Опорна напруга (Вхід) 0,5 ÷ 2,65 В
Номінальна чутливість 6,667 мВ/А (800 мВ для номінального струму Ip)
Чутливість до похибки ±0,5%
Mniej
