Transductor de corriente HO 180-P
Transductor de corriente HO 180-P

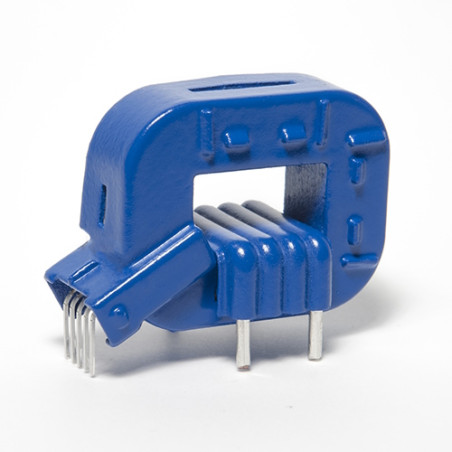

Las fotos son solo para fines informativos. Ver especificaciones de producto

please use latin characters

Fabricante: LEM

Transductor de corriente HO 180-P

  • HO 180-P
  • Precisión 1
  • Corriente nominal (A) 180
  • Señal primaria [CA / CA+CC / CC] AC+DC
  • Tensión de alimentación [V] 5
  • Montaje [THT / SMD / DIN / Panel / En riel principal] THT
  • Aplicación Accionamientos/Fuentes de alimentación/Energías renovables/Soldadura
  • Tipo de señal de salida [corriente/tensión] Voltaje
  • Temperatura mínima de funcionamiento [°C] -40
  • Temperatura máxima de funcionamiento [°C] 105
  • Respuesta en frecuencia (-3dB) [kHz] 100
  • Bucle de retroalimentación [abierto / cerrado] // tecnología Eta abierto

Descripción

Diseñado para la medición electrónica de corriente: CC, CA, pulsada, etc., con aislamiento galvánico entre los circuitos primario y secundario.

Características principales

  • Transductor de corriente de lazo abierto multirango
  • Salida de tensión
  • Alimentación única de +5 V
  • Detección de sobrecorriente 2,93 × IPN (valor de pico)
  • Control de EEPROM
  • Aislamiento galvánico entre los circuitos primario y secundario
  • Bajo consumo de energía
  • Diseño compacto para montaje THT
  • Orificio: 15 × 8 mm
  • Calibración de fábrica
  • Baja deriva de offset
  • Uref superior a la media
  • 8 Espacio libre en mm
  • Tiempo de retardo corto

Aplicaciones

  • Variadores de velocidad CA y servomotores
  • Convertidores estáticos para variadores de velocidad de motores CC
  • Aplicaciones alimentadas por batería
  • Sistemas de alimentación ininterrumpida (SAI)
  • Fuentes de alimentación de modo conmutado (SMPS)
  • Fuentes de alimentación para aplicaciones de soldadura
  • Cajas de conexiones
  • MPPT

Datos técnicos

Parámetro Tamaño
Voltaje máximo de alimentación 8 V
Voltaje máximo de alimentación (sin acceder a modos personalizados) 6,5 V
Temperatura máxima del conductor primario 120 °C
Voltaje de descarga electrostática 2 kV
Voltaje de alimentación secundaria 5 V CC
Salida Voltaje 0÷5 V
Temperatura de funcionamiento -40÷105 °C
Temperatura de almacenamiento -40÷105 °C
Peso 34 g
Corriente primaria nominal RMS 180 A
Corriente del rango de medición primaria ±450 A
Alimentación nominal Voltaje 5 V
Consumo de corriente 19 mA
Voltaje de referencia (salida) 2,5 V
Voltaje de referencia (entrada) 0,5 ÷ 2,65 V
Sensibilidad nominal 6,667 mV/A (800 mV para corriente nominal Ip)
Sensibilidad a errores ±0,5 %
