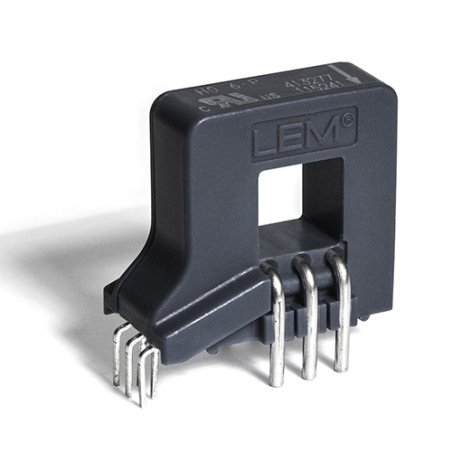

Перетворювач струму НО 6-П
Перетворювач струму НО 6-П

Zdjęcia mają charakter wyłacznie informacyjny. Zobacz specyfikację produktu

please use latin characters

Producent: LEM

Перетворювач струму НО 6-П

  • HO 6-P
  • Точність 1.35
  • Номінальний струм (А) 6
  • Основний сигнал [AC / AC+DC / DC] AC+DC
  • Напруга живлення [В] 5
  • Монтаж [THT / SMD / DIN / панель / на первинну рейку] THT
  • Додаток Автомобільні приводи/Джерела живлення/Відновлювані джерела енергії/Зварювальні апарати
  • Тип вихідного сигналу [струм/напруга] напруга
  • Мінімальна робоча температура [°C] -40
  • Максимальна робоча температура [°C] 105
  • Частотна характеристика (-3 дБ) [кГц] 250
  • Петля зворотного зв'язку [відкрита / закрита] // технологія Eta ВІДЧИНЕНО

Опис

Призначений для вимірювання електронного струму: постійного, змінного, імпульсного тощо, з гальванічною розв'язкою між первинним та вторинним ланцюгами.

Основні характеристики

  • Вимірювання на ефекті Холла
  • Гальванічна розв'язка між первинним та вторинним ланцюгами
  • Випробувальна напруга ізоляції 4300 В
  • Низьке енергоспоживання
  • Одинарне джерело живлення +5 В
  • Фіксований зсув та чутливість
  • Виявлення перевантаження по струму 2,63 × IPN (пікове значення)
  • Керування пам'яттю
  • Малий розмір для економії місця
  • Тільки одна конструкція для широкого діапазону первинного струму
  • Висока зовнішня завадостійкість
  • Високий опір ізоляції
  • Швидкий відповідь

Застосування

  • Приводи змінного струму зі змінною швидкістю
  • Статичні перетворювачі для приводів двигунів постійного струму
  • Застосування з живленням від акумуляторів
  • Джерела безперебійного живлення (ДБЖ)
  • Імпульсні джерела живлення (ІМП)
  • Джерела живлення для зварювальних робіт
  • Сонячний інвертор на стороні постійного струму інвертора (MPPT)
  • Розподільна коробка

Технічні дані

Параметр Значення
Максимальне живлення Напруга 6,5 В
Максимальна температура первинного провідника 125°C
Напруга електростатичного розряду (HBM) 2 кВ
Напруга живлення 5 В постійного струму
Вихідна напруга 0÷5 В
Робоча температура -40÷105°C
Зберігання Температура -40÷105°C
Вага 10 г
Номінальний первинний струм (RMS) Ip 6A
Діапазон вимірювання первинного струму ±20A
Споживаний струм 19 мА
Зовнішній джерело опорної напруги 0,5÷2,65 В
Теоретична чутливість 100 мВ/А (600 мВ для номінального струму Ip, 5 В живлення)
Похибка чутливості ±0,85%
