Производител: ZIEHL

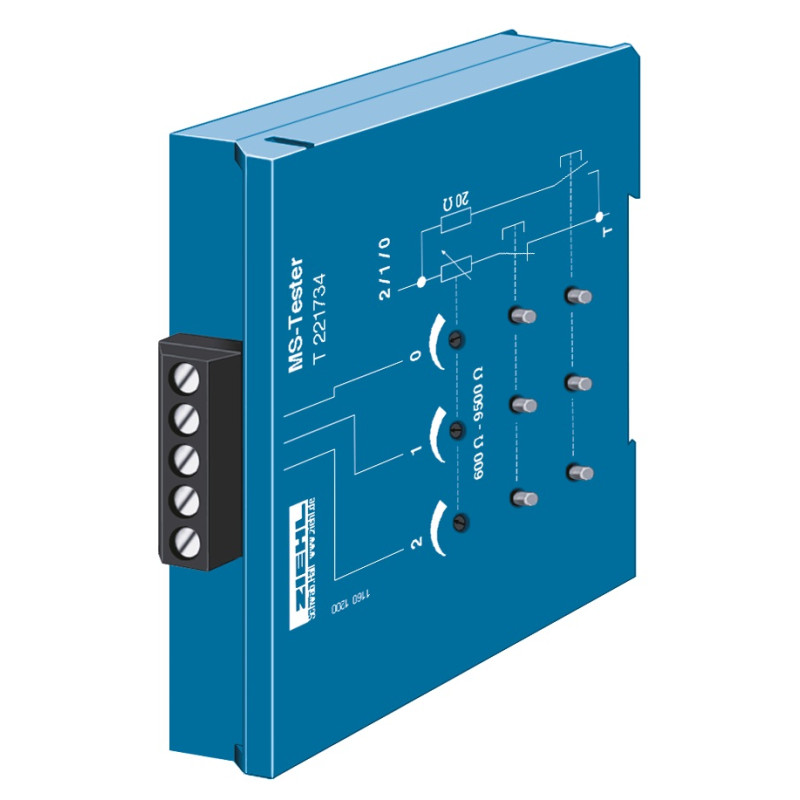

MS-TESTER - MS тестер - T221734

  • T221734
  • Вид продукт IP54 мотор, IP20 електроника
  • Допълнителни Изработен от метал
  • Изпълнение Мотор IP44, електроника IP20 / в зависимост от монтажа и позицията
  • Сертификат IP 30 (IP 44, със скоба и капак)

Нормалните PTC-резисторни релета могат да бъдат тествани чрез просто изключване на сензора. PTC-резисторните релета с наблюдение на късо съединение и прекъсване на сензора се нуждаят от по-сложно тестово оборудване.

С помощта на ZIEHL MS-Tester тези релета също могат лесно да бъдат тествани за правилна функция. Включеният кабел е предназначен за свързване на релета тип MSF 220 V(U). Също така всяко друго PTC-резисторно реле може да бъде свързано към MS-Tester.

Тест

  • изключете PTC-резисторното реле
  • свържете MS-Tester (T/0, T/1 и/или T/3) към сензорните входове
  • включете релето
  • увеличете съпротивлението с потенциометъра (завъртете бавно), докато подходящи алармени превключватели
  • намалете съпротивлението, докато релето се превключи обратно (или светодиод сигнализира, че е готово да превключи обратно)
  • ако е необходимо, стойностите на точките на превключване могат да бъдат измерени на клеми T/0, T/1, T/2 след изключване на релето. Типичните стойности са 3000 O... 4000 O за изключване и >1500 O за обратно превключване.
  • тест за прекъсване с бутон (само при релета с наблюдение на сензор/прекъсване на линия)
  • тест за късо съединение с бутон (само за релета с мониторинг на сензор/късо съединение на линия)

ВНИМАНИЕ: При реле MSF 220 V(U), прекъсване или късо съединение в който и да е сензор ще доведе до съобщение за грешка = АЛАРМА 1. Светодиодът „сензор“ свети и светодиодът на подходящата аларма мига.
СЪВЕТ: студените PTC имат съпротивление от 20...250 O, типично 50...120 O на сензор.
