Виробник: ZIEHL

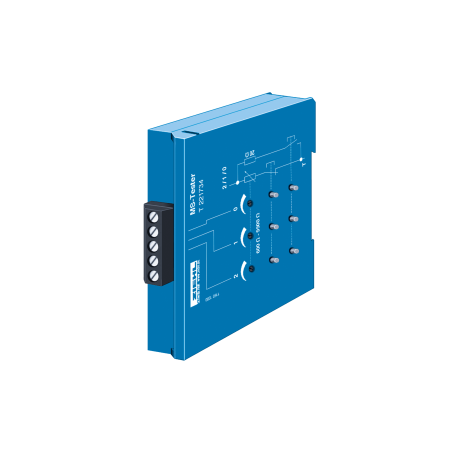

MS-TESTER - Тестер MS - T221734

  • T221734
  • Тип продукту Двигун IP54, електроніка IP20
  • Додаткова інформація Виготовлений з металу
  • Виконання Двигун IP44, електроніка IP20 / залежно від монтажу та положення
  • Сертифікат IP 30 (IP 44, з кронштейном і кришкою)

Звичайні реле PTC-резистора можна перевірити, просто від’єднавши датчик. Реле з PTC-резисторами з моніторингом короткого замикання та обриву датчика потребують більш складного тестового обладнання.

За допомогою ZIEHL MS-Tester також можна легко перевірити правильність функції цих реле. Кабель, що входить у комплект, призначений для підключення реле типу MSF 220 V(U). Також до MS-Tester можна під’єднати будь-яке інше реле PTC-резистора.

Перевірте

  • від’єднайте реле PTC-резистора
  • під’єднайте MS-Tester (T/0, T/1 та/або T/3) до входів датчиків
  • увімкніть реле
  • збільште опір за допомогою потенціометра (повільно повертайте), поки не з’явиться відповідні перемикачі сигналізації
  • зменште опір, доки реле не перемкнеться назад (або світлодіодний індикатор не сигналізує, що воно готове до перемикання назад)
  • якщо необхідно, значення точок перемикання можна виміряти на клемах T/0, T/1, T/2 після від’єднання реле. Типові значення 3000 O... 4000 O для відключення та >1500 O для зворотного перемикання.
  • перевірка розриву з кнопкою (тільки в реле з моніторингом датчика/розриву лінії)
  • перевірка короткого замикання з кнопкою (тільки в реле з моніторингом датчик/коротке замикання в лінії)

УВАГА: На реле MSF 220 V(U) розрив або коротке замикання в будь-якому датчику призведе до повідомлення про помилку = ALARM 1. Світлодіодний «датчик» світиться, а світлодіодний індикатор відповідної тривоги блимає.
ПІДКАЗКА: холодні PTC мають опір 20...250 O, типовий 50...120 О на датчик.
