Producent: ZIEHL

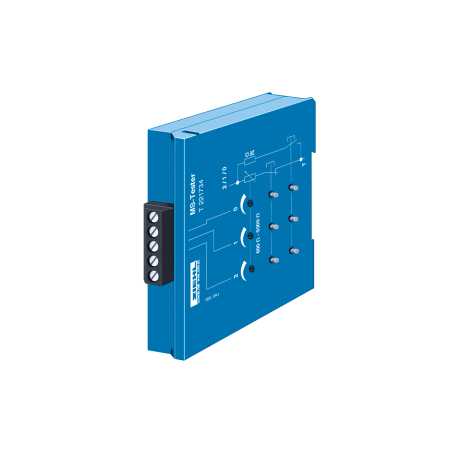

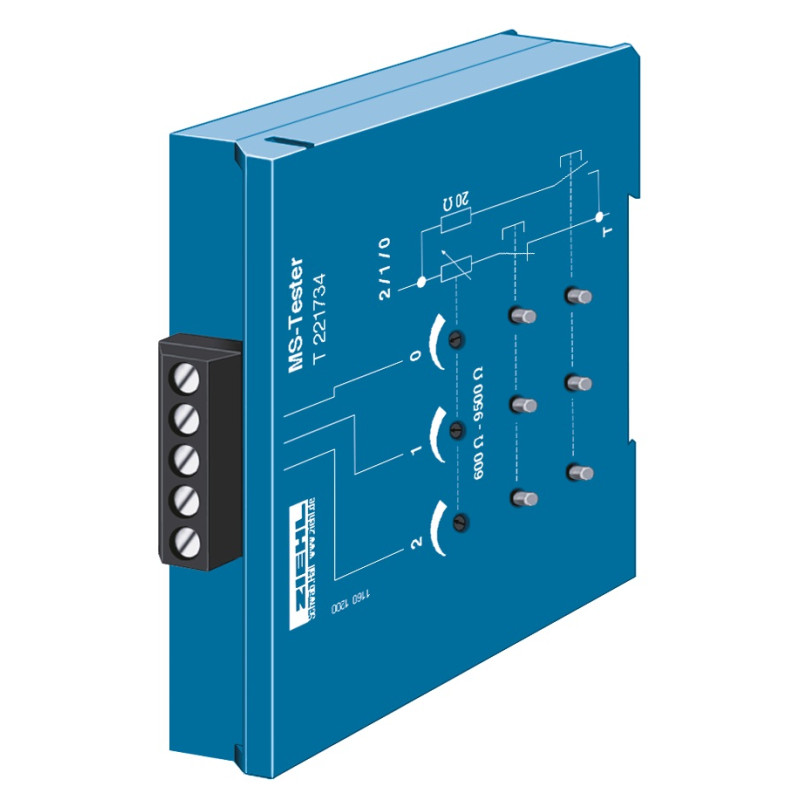

MS-TESTER - Tester MS - T221734

  • T221734
  • Dodatkowe informacje Czujniki temperatury
  • Typ produktu Pomiar temperatury
  • Wykonanie Montaż w szafie rozdzielczej
  • Certyfikat EU / UKCA-Deklaracja Zgodności

Normalne przekaźniki rezystorowe PTC można testować poprzez proste odłączenie czujnika. Przekaźniki rezystorowe PTC z monitorowaniem zwarcia i przerwy czujnika wymagają bardziej zaawansowanego sprzętu testowego.

Za pomocą testera ZIEHL MS również te przekaźniki można łatwo przetestować pod kątem prawidłowego działania. Dołączony kabel jest przeznaczony do podłączania przekaźników typu MSF 220 V(U). Do MS-Testra można podłączyć również dowolny inny przekaźnik z rezystorem PTC.

Test

  • odłączyć przekaźnik z rezystorem PTC
  • podłączyć MS-Tester (T/0, T/1 i/lub T/3) do wejść czujników
  • włączyć przekaźnik
  • zwiększyć rezystancję potencjometrem (kręcić powoli), aż przełączy się odpowiedni alarm
  • zmniejszyć rezystancję, aż przekaźnik przełączy się ponownie (lub dioda LED zasygnalizuje, że jest gotowy do ponownego przełączenia)
  • w razie potrzeby wartości punktów przełączenia można zmierzyć na zaciskach T/0, T/1, T/2 po odłączeniu przekaźnika. Typowe wartości to 3000 O… 4000 O dla wyzwolenia i >1500 O dla przełączenia powrotnego.
  • test przerwy przyciskiem (tylko w przekaźnikach z monitorowaniem czujnika/przerwy w linii)
  • test zwarcia przyciskiem (tylko w przekaźnikach z monitorowaniem czujnika/zwarcia w linii)

UWAGA: W przekaźniku MSF 220 V(U) przerwa lub zwarcie w dowolnym czujniku spowoduje wyświetlenie komunikatu o błędzie = ALARM 1. Dioda LED „czujnik” świeci się, a dioda LED odpowiedniego alarmu miga.
WSKAZÓWKA: zimne czujniki PTC mają rezystancję 20…250 O, typowo 50…120 O na czujnik.
