Výrobce: ZIEHL

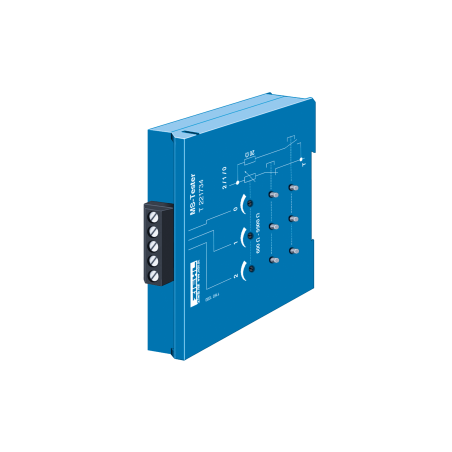

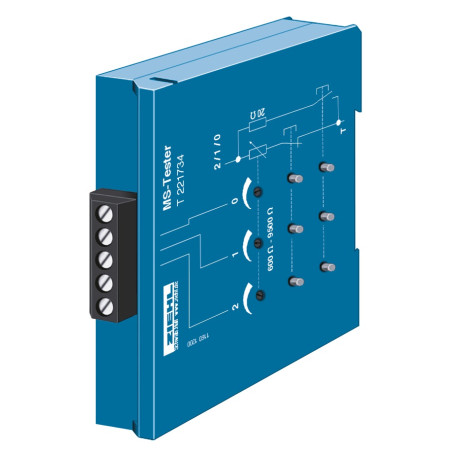

MS-TESTER - MS tester - T221734

  • T221734
  • Typ produktu Motor IP54, elektronika IP20
  • Dodatečné informace Vyrobeno z kovu
  • Provedení Motor IP44, elektronika IP20 / v závislosti na montáži a poloze
  • Osvědčení IP 30 (IP 44, s držákem a krytem)

Normální PTC-odporová relé lze testovat jednoduchým odpojením senzoru. PTC-odporová relé s monitorováním zkratu a přerušení snímače potřebují sofistikovanější testovací zařízení.

Pomocí ZIEHL MS-Testeru lze také tato relé snadno otestovat na správnou funkci. Přiložený kabel je určen pro připojení relé typu MSF 220 V(U). K MS-Testeru lze připojit i jakékoli jiné PTC-odporové relé.

Test

  • odpojte PTC-odporové relé
  • připojte MS-Tester (T/0, T/1 a/nebo T/3) ke vstupům senzoru
  • zapněte relé
  • nezvyšujte pomalu odpor (Alte potenciometrem) spínače
  • snižují odpor, dokud relé nesepne zpět (nebo LED signalizuje, že je připraveno zpět sepnout)
  • v případě potřeby lze hodnoty spínacích bodů měřit na svorkách T/0, T/1, T/2 po odpojení relé. Typické hodnoty jsou 3000 O... 4000 O pro vypínání a >1500 O pro sepnutí zpět.
  • zkušební přerušení tlačítkem (pouze u relé s monitorováním senzoru/přerušení vedení)
  • testování zkratu pomocí tlačítka (pouze u relé s monitorováním senzoru/zkratu/MSF>2AAT)TIP: studené PTC mají odpor 20...250 O, typicky 50...120 O na senzor.
