Gyártó: ZIEHL

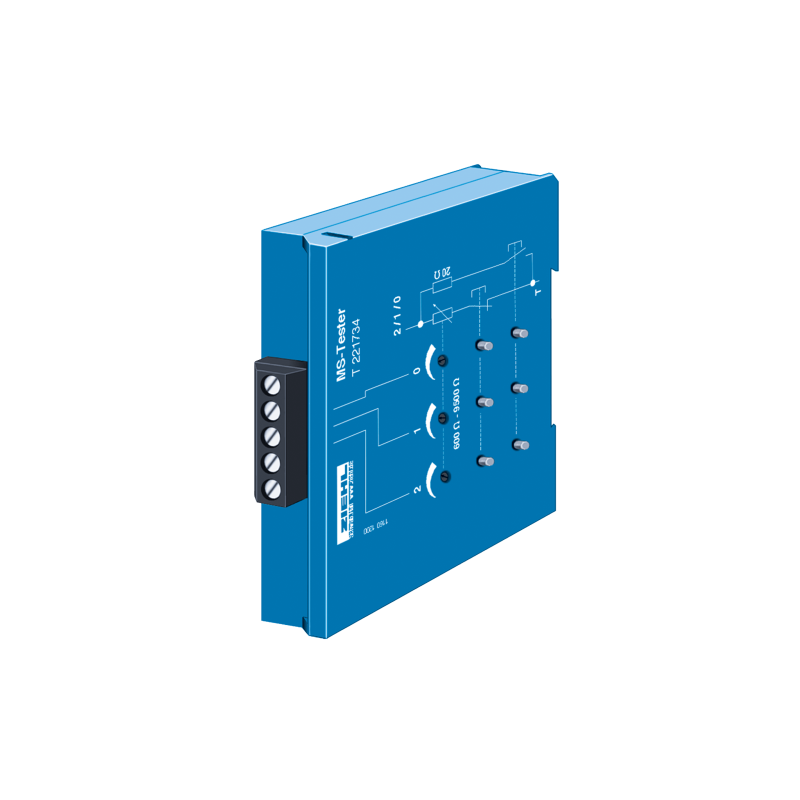

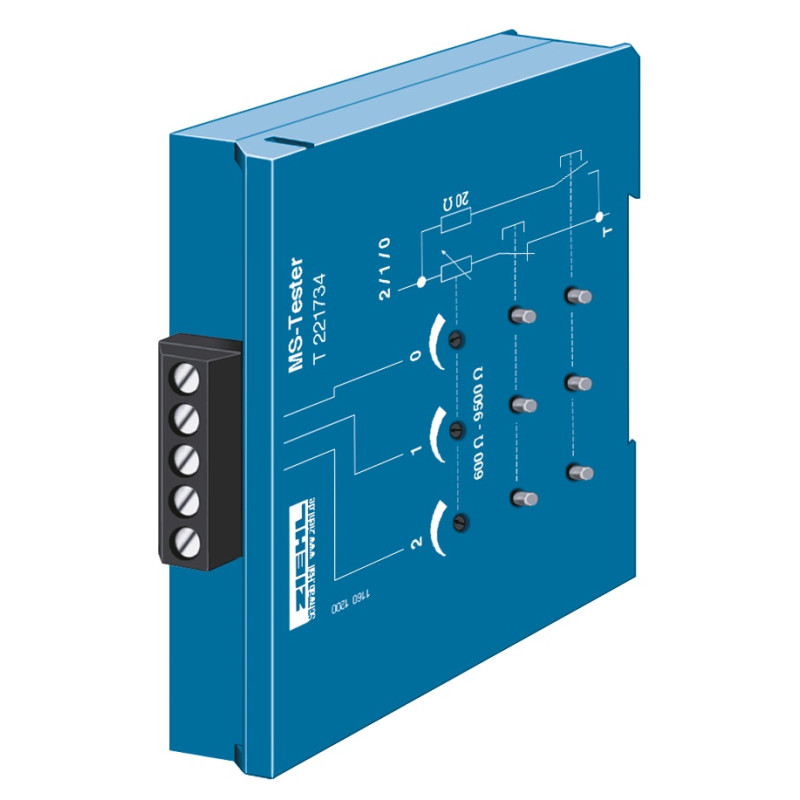

MS-TESTER - MS teszter - T221734

  • T221734
  • Terméktípus IP54 motor, IP20 elektronika
  • Dodatkowe informacje Fémből készült
  • Wykonanie Motor IP44, elektronika IP20 / szereléstől és helyzettől függően
  • Certyfikat IP 30 (IP 44, konzollal és fedéllel)

A normál PTC-ellenállás relék az érzékelő egyszerű leválasztásával tesztelhetők. Az érzékelő rövidzárlatát és szakadását figyelő PTC-ellenállásos relék kifinomultabb tesztelőberendezést igényelnek.

A ZIEHL MS-Tester segítségével ezek a relék is könnyen ellenőrizhetők a megfelelő működésük szempontjából. A mellékelt kábel MSF 220 V(U) típusú relék csatlakoztatására szolgál. Bármilyen más PTC-ellenállás relé is csatlakoztatható az MS-Testerhez.

Tesztelés

  • csatlakoztassa le a PTC-ellenállás relét
  • csatlakoztassa az MS-Testert (T/0, T/1 és/vagy T/3) az érzékelő bemeneteihez
  • lassan kapcsolja be a relét a potenncreasetiméterrel.
  • megfelelő riasztókapcsolók
  • csökkentik az ellenállást, amíg a relé vissza nem kapcsol (vagy egy LED jelzi, hogy készen áll a visszakapcsolásra)
  • szükség esetén a kapcsolási pontok értékei a T/0, T/1, T/2 kapcsokon mérhetők a relé leválasztása után. A tipikus értékek 3000 O...4000 O a kioldáshoz és >1500 O a visszakapcsoláshoz.
  • teszt megszakítás nyomógombbal (csak az érzékelő/vonalszakadás felügyeletével rendelkező reléknél)
  • teszt rövidzárlat nyomógombbal (csak a reléknél érzékelő/vonalzárlat felügyeletével)
    • ATTION:>TIPP: A hideg PTC-k ellenállása 20...250 O, jellemzően 50...120 O érzékelőnként.
