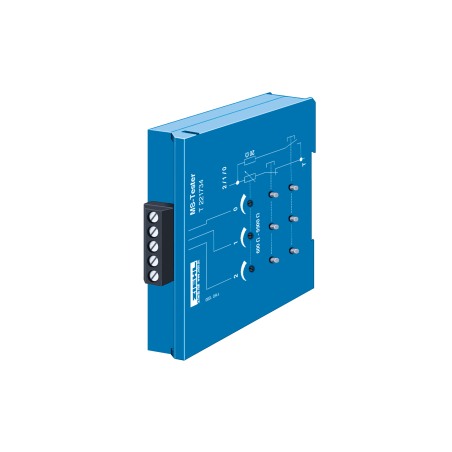

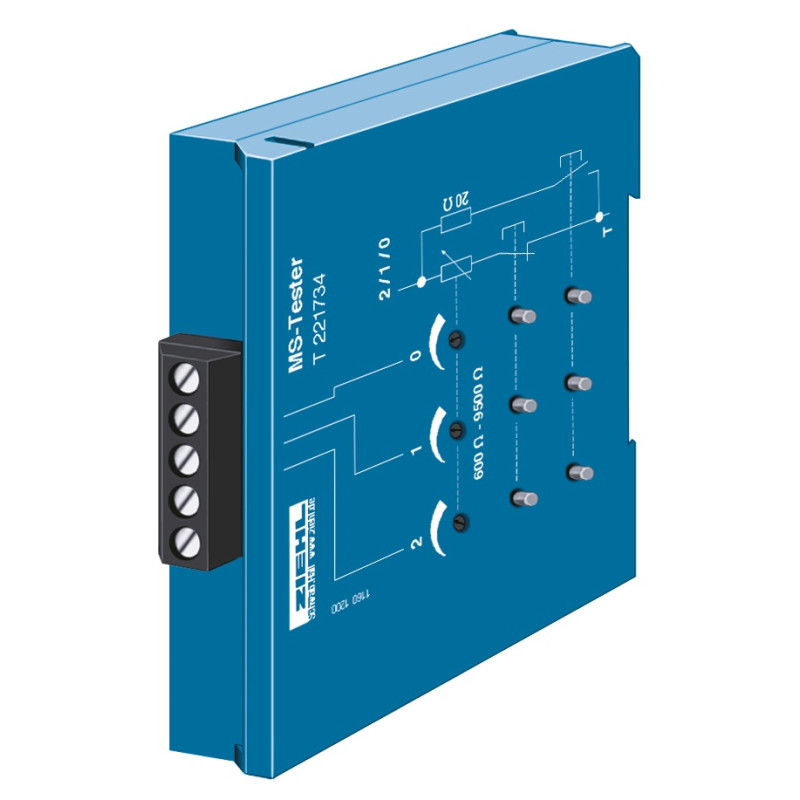

MS-TESTER - МС Тестер - T221734

<п>Нормални ПТЦ-отпорнички релеји се могу тестирати једноставним одвајањем сензора. ПТЦ-отпорнички релеји са праћењем кратког споја и прекида сензора захтевају софистициранију опрему за тестирање.<п>Уз помоћ ЗИЕХЛ МС-Тестера такође се ови релеји могу лако тестирати да ли функционишу исправно. Приложени кабл је намењен за повезивање релеја типа МСФ 220 В(У). Такође било који други ПТЦ-отпорнички релеј може да се повеже на МС-Тестер.<п>Тест<ул><ли>одспојите ПТЦ-отпорни релеј<ли>повежите МС-Тестер (Т/0, Т/1 и/или Т/3) на улазе сензора<ли>укључите релеј (укључите релеј) ><ли>укључите релеј за укључивање/искључивање полако) све док одговарајући прекидачи аларма<ли>смање отпор док се релеј не врати (или ЛЕД сигнализира да је спреман да се врати назад)<ли>ако је потребно, вредности тачака укључивања могу се мерити на прикључцима Т/0, Т/1, Т/2 након искључивања релеја. Типичне вредности су 3000 О... 4000 О за окидање и &гт;1500 О за враћање.<ли>пробни прекид са дугметом (само код релеја са праћењем сензора/прекидања линије)<ли>тестирање кратког споја помоћу тастера (само код релеја са праћењем притиска). сензор/кратки спој на линији)<п>ПАЖЊА: Код релеја МСФ 220 В(У), прекид или кратак спој на било ком сензору ће довести до поруке о грешци = АЛАРМ 1. ЛЕД „сензор“ светли и ЛЕД одговарајућег аларма трепће.<бр />САВЕТ: Типичан отпор ПТЦ20... 50...120 О по сензору.
