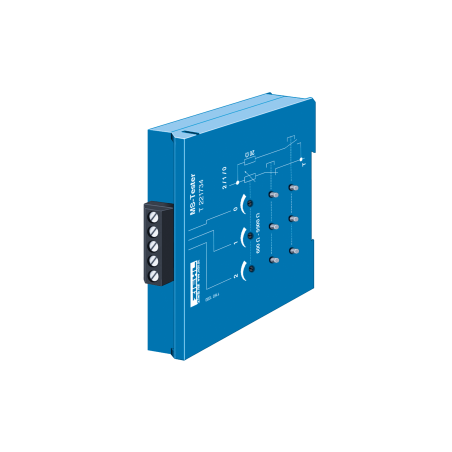

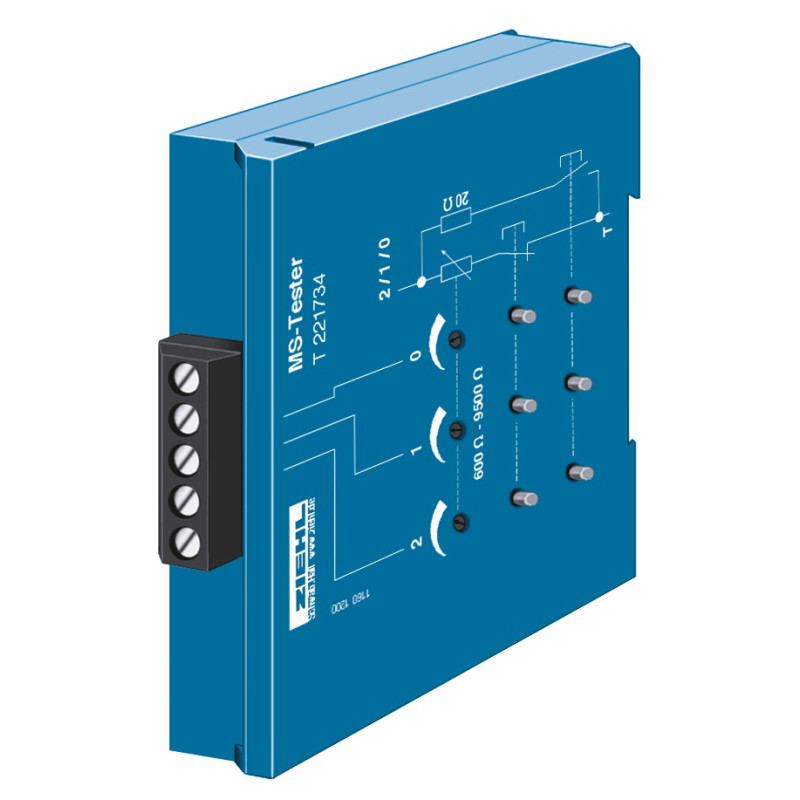

MS-TESTER - Testeur MS - T221734

Les relais à résistance PTC normaux peuvent être testés en débranchant simplement le capteur. Les relais à résistance PTC avec surveillance des courts-circuits et des ruptures de capteur nécessitent un équipement de test plus sophistiqué.

Avec l'aide du testeur MS de ZIEHL, ces relais peuvent également être facilement testés pour leur bon fonctionnement. Le câble fourni est conçu pour la connexion de relais de type MSF 220 V(U). De plus, tout autre relais à résistance PTC peut être connecté au MS-Tester.

Test

• déconnecter le relais à résistance PTC
• connecter le MS-Tester (T/0, T/1 et/ou T/3) aux entrées du capteur
• allumer le relais
• augmenter la résistance avec le potentiomètre (tourner lentement) jusqu'à ce que l'alarme appropriée se déclenche
• réduire la résistance jusqu'à ce que le relais se réactive (ou qu'une LED signale qu'il est prêt à se réactiver)
• si nécessaire, les valeurs des points de commutation peuvent être mesurées aux bornes T/0, T/1, T/2 après avoir déconnecté le relais. Les valeurs typiques sont de 3 000 à 4 000 O pour le déclenchement et > 1 500 O pour la réenclenchement.
• Test de coupure avec bouton-poussoir (uniquement pour les relais avec surveillance de capteur/coupure de ligne)
• Test de court-circuit avec bouton-poussoir (uniquement pour les relais avec surveillance de capteur/court-circuit de ligne)

ATTENTION : Sur le relais MSF 220 V(U), une coupure ou un court-circuit dans un capteur entraînera un message d’erreur = ALARME 1. La LED « capteur » s’allume et la LED de l’alarme correspondante clignote.
CONSEIL : les CTP froids ont une résistance de 20 à 250 O, généralement de 50 à 120 O par capteur.
