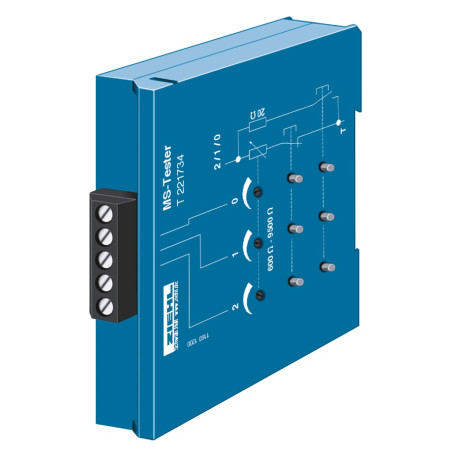

MS-TESTER - Probador de MS - T221734

Los relés de resistencia PTC normales se pueden probar simplemente desconectando el sensor. Los relés de resistencia PTC con monitoreo de cortocircuito y rotura del sensor necesitan un equipo de prueba más sofisticado.

Con la ayuda del ZIEHL MS-Tester, estos relés también se pueden probar fácilmente para verificar su correcto funcionamiento. El cable incluido está diseñado para la conexión de relés tipo MSF 220 V(U). También se puede conectar cualquier otro relé de resistencia PTC al MS-Tester.

Prueba

• desconecte el relé de resistencia PTC
• conecte el MS-Tester (T/0, T/1 y/o T/3) a las entradas del sensor
• encienda el relé
• aumente la resistencia con el potenciómetro (gire lentamente) hasta que la alarma apropiada cambie
• reduzca la resistencia hasta que el relé vuelva a conmutar (o un LED indique que está listo para volver a conmutar)
• si es necesario, los valores de los puntos de conmutación se pueden medir en los terminales T/0, T/1, T/2 después de desconectar el relé. Los valores típicos son 3000 O... 4000 O para disparo y >1500 O para reconexión.
• Prueba de rotura con pulsador (solo en relés con monitorización de sensor/rotura de línea)
• Prueba de cortocircuito con pulsador (solo en relés con monitorización de sensor/cortocircuito de línea)

ATENCIÓN: En el relé MSF 220 V(U), una rotura o cortocircuito en cualquier sensor generará un mensaje de error = ALARMA 1. El LED "sensor" se enciende y el LED de la alarma correspondiente parpadea.
SUGERENCIA: Los PTC fríos tienen una resistencia de 20...250 O, típicamente 50...120 O por sensor.
