Producător: ZIEHL

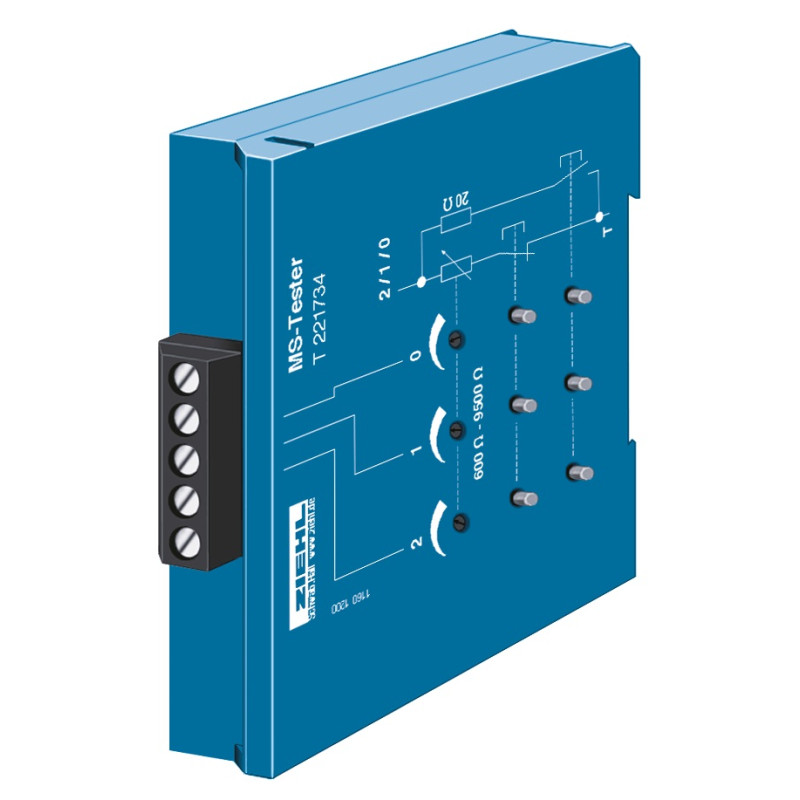

MS-TESTER - Tester MS - T221734

  • T221734
  • Informaţii suplimentare Fabricat din metal
  • Tip de produs Motor IP54, electronica IP20
  • Execuţie Motor IP44, electronica IP20 / in functie de montaj si pozitie
  • Certificat IP 30 (IP 44, cu suport și capac)

Releele normale cu rezistență PTC pot fi testate prin simpla deconectare a senzorului. Releele cu rezistență PTC cu monitorizarea scurtcircuitului și întreruperii senzorului au nevoie de un echipament de testare mai sofisticat.

Cu ajutorul ZIEHL MS-Tester, de asemenea, aceste relee pot fi testate cu ușurință pentru funcționarea corectă. Cablul inclus este conceput pentru conectarea releelor ​​tip MSF 220 V(U). De asemenea, orice alt releu cu rezistență PTC poate fi conectat la MS-Tester.

Testați

  • deconectați releul cu rezistență PTC
  • conectați MS-Tester (T/0, T/1 și/sau T/3) la intrările senzorului
  • porniți releul până când rezistența
  • a încetinit cu potențialul Întrerupătoare de alarmă adecvate
  • reduc rezistența până când releul revine (sau un LED semnalizează că este gata să comute înapoi)
  • dacă este necesar, valorile punctelor de comutare pot fi măsurate la bornele T/0, T/1, T/2 după deconectarea releului. Valorile tipice sunt 3000 O... 4000 O pentru declanșare și >1500 O pentru comutare înapoi.
  • test întrerupere cu buton (numai la relee cu monitorizare senzor/rupere linie)
  • test scurtcircuit cu buton (numai la relee cu monitorizare senzor/linie scurtă)
ATTENTION MSF 220 V(U), întreruperea sau scurtcircuitul oricărui senzor va avea ca rezultat un mesaj de eroare = ALARMĂ 1. LED-ul „senzor” se aprinde și LED-ul alarmei adecvate clipește.
Sfat: PTC-urile reci au o rezistență de 20...250 O, tipic 50...120 O per senzor.
