Hersteller: ZIEHL

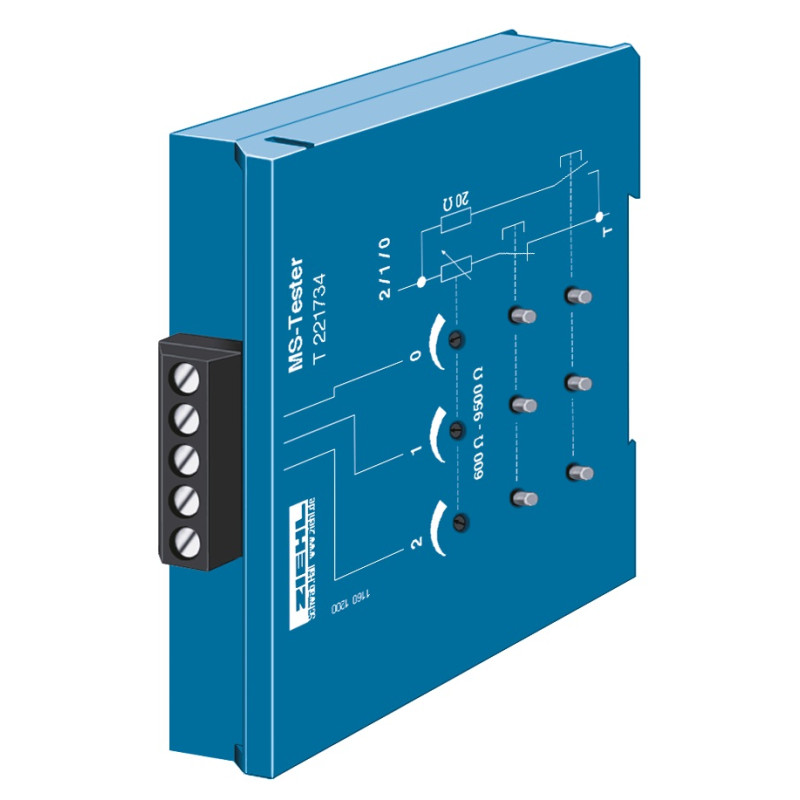

MS-TESTER - MS Tester - T221734

  • T221734
  • Zusätzliche Information Aus Metall
  • Produkttyp IP54-Motor, IP20-Elektronik
  • Ausführung Motor IP44, Elektronik IP20 / je nach Montage und Lage
  • Zertifikat IP 30 (IP 44, mit Halterung und Abdeckung)

Normale Kaltleiterrelais können durch einfaches Abklemmen des Fühlers geprüft werden. Kaltleiterrelais mit Fühlerkurzschluss- und -unterbrechungsüberwachung benötigen aufwändigere Prüfgeräte.

Mithilfe des ZIEHL MS-Testers lassen sich auch diese Relais einfach auf ihre korrekte Funktion prüfen. Das mitgelieferte Kabel ist für den Anschluss von Relais des Typs MSF 220 V(U) vorgesehen. An den MS-Tester kann auch jedes andere PTC-Widerstandsrelais angeschlossen werden.

Test

  • PTC-Widerstandsrelais abklemmen
  • MS-Tester (T/0, T/1 und/oder T/3) an die Sensoreingänge anschließen
  • Relais einschalten
  • Widerstand mit Potentiometer erhöhen (langsam drehen) bis der entsprechende Alarm schaltet
  • Widerstand verringern bis das Relais zurückschaltet (oder eine LED signalisiert, dass es zum Zurückschalten bereit ist)
  • ggf. können nach Abklemmen des Relais die Werte der Schaltpunkte an den Klemmen T/0, T/1, T/2 gemessen werden. Typische Werte sind 3000 O … 4000 O zum Auslösen und >1500 O zum Rückschalten.
  • Unterbrechung mit Taster prüfen (nur bei Relais mit Fühler-/Leitungsbruchüberwachung)
  • Kurzschluss mit Taster prüfen (nur bei Relais mit Fühler-/Leitungskurzschlussüberwachung)

ACHTUNG: Beim Relais MSF 220 V(U) führt Unterbrechung oder Kurzschluss in einem beliebigen Fühler zu einer Fehlermeldung = ALARM 1. Die LED „Fühler“ leuchtet und die LED des entsprechenden Alarms blinkt.
HINWEIS: Kalte PTCs haben einen Widerstand von 20 … 250 O , typisch 50 … 120 O pro Fühler.
