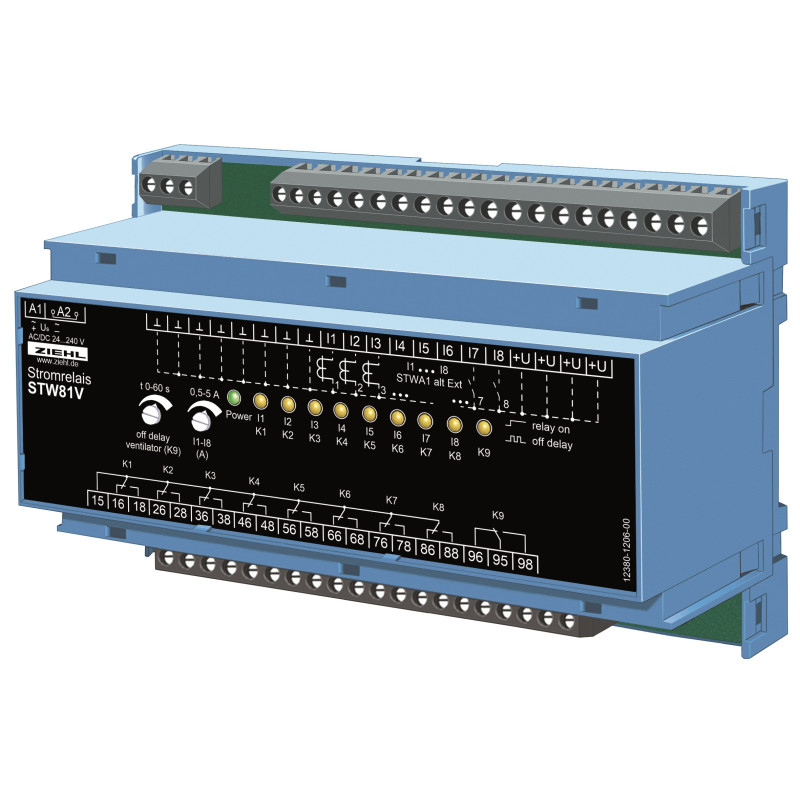

STW81V - Токово реле - S225516.1

Основната функция на устройството е да открие дали тече ток в захранващата линия на една от няколко дървообработващи машини. Ако се установи протичане на ток, устройството отваря клапан на смукателния канал на машината. В същото време системата за извличане се включва. Когато машината е изключена, устройството затваря съответния клапан със закъснение. Ако последната машина е изключена, системата за изсмукване също спира след забавяне.

Токовото реле STW81V е 8-канално реле за променлив ток, предназначено за управление на засмукването на растения, напр. в индустрията за преработка на дървен материал и пластмаса. Когато има променлив ток >1A през един от до 8 свързани трансформатора тип STWA1, подходящото реле K1...K8 (1 x co) задейства и отваря плъзгащия клапан на машината. В същото време релето K9 стартира централното засмукване.

Релетата K1...K8 се изключват 10s, след като токът през съответния трансформатор е 0. K9 се изключва 0...60s (регулируемо), след като токът във всички трансформатори е 0.

Приложение

Токовото реле STW81V е особено подходящо за централно управление на шибърни вентили в смукателни инсталации, които трябва да работят в зависимост от работните условия на отделните машини. Може да контролира централно засмукване едновременно.

• единична оценка на 8 входа със STWA1
• единична оценка на 8 входа с токов сензор S1
• входове за 8 безпотенциални контакта
• OR-оценка на всички вериги (K9)
• 9 изходни релета
• LED дисплей за релета / входове.
