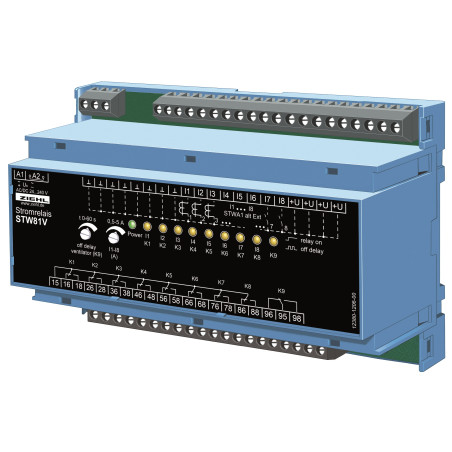

STW81V - Relais de courant - S225516.1

La fonction de base de l'appareil est de détecter si un courant circule dans la conduite d'alimentation d'une des nombreuses machines à bois. Si un flux de courant est détecté, l'appareil ouvre une vanne sur le canal d'aspiration de la machine. En même temps, le système d'extraction est mis en marche. Lorsqu'une machine est arrêtée, l'appareil ferme la vanne associée avec un retard. Si la dernière machine est arrêtée, le système d'extraction s'arrête également après un retard.

Le relais de courant STW81V est un relais de courant alternatif à 8 canaux, conçu pour contrôler l'aspiration des installations, par exemple dans l'industrie de transformation du bois et du plastique. Lorsqu'un courant alternatif > 1 A traverse l'un des 8 transformateurs de type STWA1 connectés, le relais approprié K1...K8 (1 x co) se déclenche et ouvre la vanne coulissante de la machine. En même temps, le relais K9 démarre l'aspiration centrale.

Les relais K1...K8 se désactivent 10 s après que le courant dans le transformateur correspondant soit à 0. K9 se désactive 0...60 s (réglable) après que le courant dans tous les transformateurs soit à 0.

Application

Le relais de courant STW81V est particulièrement adapté à la commande centralisée des vannes à tiroir dans les installations d'aspiration, qui doivent être actionnées en fonction des conditions de fonctionnement des machines individuelles. Il peut contrôler simultanément une aspiration centralisée.

• Évaluation individuelle de 8 entrées avec STWA1
• Évaluation individuelle de 8 entrées avec le capteur de courant S1
• Entrées pour 8 contacts libres de potentiel
• Évaluation OU de tous les circuits (K9)
• 9 relais de sortie
• Affichage LED pour relais/entrées
• Point de commutation réglable : 0,5 - 5 A
• Temporisation de coupure de K9 réglable : 0 - 60 secondes
• Temporisation de coupure de chaque relais : 10 s
• Dernier relais : K9 + 20 s
