STW81V - Stromrelais - S225516.1

Die Grundfunktion des Gerätes besteht darin, zu erkennen, ob in der Zuleitung einer von mehreren Holzbearbeitungsmaschinen Strom fließt. Wird ein Stromfluss erkannt, öffnet das Gerät ein Ventil am Absaugkanal der Maschine. Gleichzeitig wird die Absaugung eingeschaltet. Beim Ausschalten einer Maschine schließt das Gerät das zugehörige Ventil verzögert. Wird die letzte Maschine ausgeschaltet, stoppt auch die Absaugung verzögert.

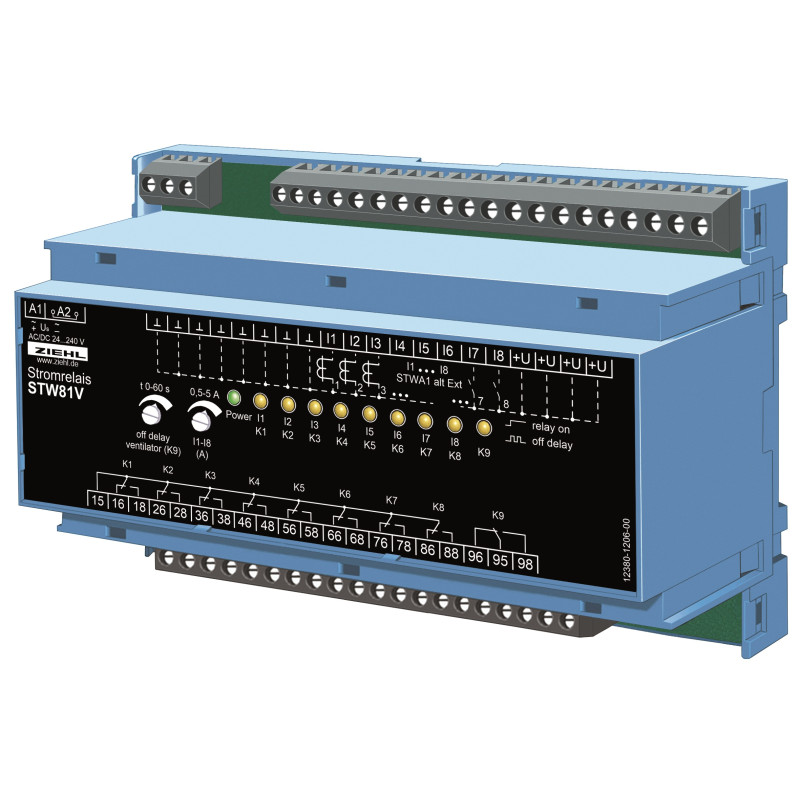

Das Stromrelais STW81V ist ein 8-kanaliges Wechselstromrelais, konzipiert zur Steuerung der Absaugung von Anlagen z.B. in der Holz- und Kunststoffverarbeitung. Bei einem Wechselstrom >1A durch einen von bis zu 8 angeschlossenen Transformatoren Typ STWA1 zieht das entsprechende Relais K1...K8 (1 x Co) an und öffnet den Schieber der Maschine. Gleichzeitig startet das Relais K9 die zentrale Absaugung.

Die Relais K1...K8 schalten 10s nachdem der Stromfluss durch den entsprechenden Wandler 0 ist ab. K9 schaltet 0...60s (einstellbar) nachdem der Strom in allen Wandler 0 ist ab.

Anwendung

Das Stromrelais STW81V eignet sich besonders zur zentralen Steuerung von Schiebern in Absauganlagen, die in Abhängigkeit von Betriebszuständen einzelner Maschinen betätigt werden sollen. Es kann gleichzeitig eine zentrale Absaugung angesteuert werden.

• Einzelauswertung von 8 Eingängen mit STWA1
• Einzelauswertung von 8 Eingängen mit Stromsensor S1
• Eingänge für 8 potentialfreie Kontakte
• ODER-Auswertung aller Stromkreise (K9)
• 9 Ausgangsrelais
• LED-Anzeige für Relais / Eingänge
• Schaltpunkt einstellbar 0,5 - 5 A
• Abschaltverzögerung K9 einstellbar 0 - 60 Sekunden
• Abschaltverzögerung einzelner Relais 10 s
• Letztes Relais: K9 + 20 s
