Gyártó: ZIEHL

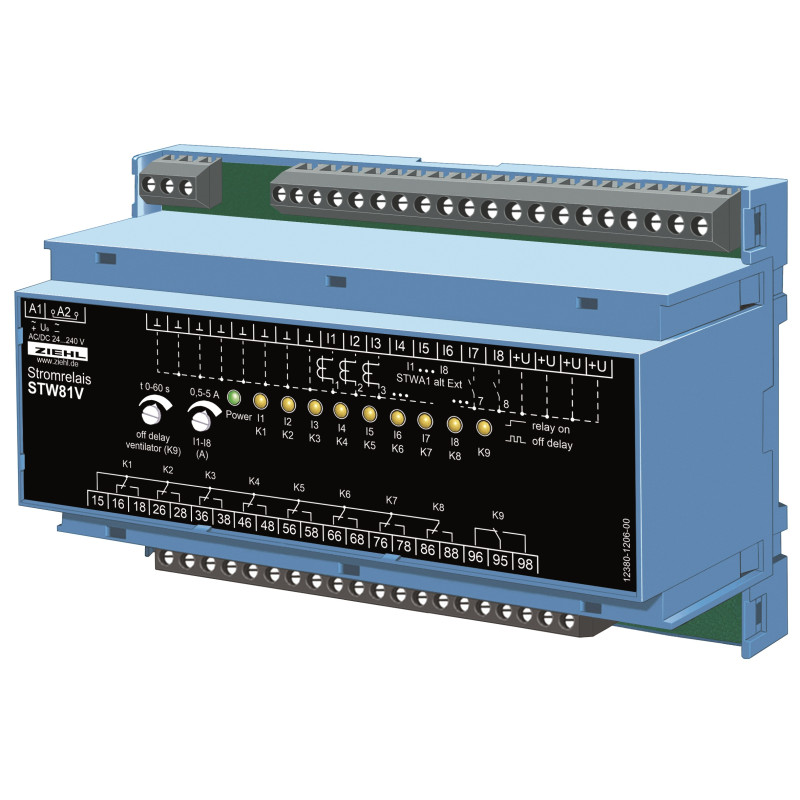

STW81V - Áram relé - S225516.1

  • S225516.1
  • Terméktípus Motor IP00, elektronika IP20 / szereléstől és helyzettől függően
  • Napięcie zasilania AC/DC 24 - 240 V
  • Wykonanie Ügyfélspecifikus / IP 6K9K
  • Certyfikat IP 30 (IP 44, konzollal és fedéllel)
  • Funkcja wyjścia Kimenetek/Relék
  • Wartość mierzona PA anyag üvegszállal megerősítve.

A készülék alapvető funkciója annak észlelése, hogy folyik-e áram a famegmunkáló gépek valamelyikének tápvezetékében. Ha áramáramlást észlel, a készülék kinyit egy szelepet a gép szívócsatornáján. Ezzel egyidejűleg az elszívórendszer is bekapcsol. A gép kikapcsolásakor a készülék késleltetéssel zárja a hozzá tartozó szelepet. Ha az utolsó gépet kikapcsolják, az elszívó rendszer is leáll egy késleltetés után.

Az STW81V áramrelé egy 8 csatornás váltakozó áramú relé, amelyet a növények elszívásának vezérlésére terveztek, pl. a fa- és műanyag-feldolgozó iparban. Ha a legfeljebb 8 STWA1 típusú csatlakoztatott transzformátor egyikén 1 A-nél nagyobb váltóáram van, a megfelelő K1...K8 (1 x co) relé felveszi és kinyitja a gép tolattyúját. Ezzel egyidejűleg a K9 relé elindítja a központi szívást.

A K1...K8 relék 10 másodperccel kapcsolnak le, miután a megfelelő transzformátoron átfolyó áram 0. A K9 kikapcsol 0...60 másodperccel (állítható), miután az összes transzformátorban 0 az áramerősség.

Alkalmazása

  • 8 bemenet egyszeri kiértékelése STWA1-el
  • 8 bemenet egyszeri kiértékelése S1 áramérzékelővel
  • 8 potenciálmentes érintkezőhöz tartozó bemenettel
  • VAGY az összes áramkör kiértékelése (K9) >< kimenet relékhez /LED
    • 9li bemenetek
  • Kapcsolási pont állítható 0,5 - 5 A
  • K9 kikapcsolási késleltetése állítható 0 - 60 másodperc
  • kikapcsolási késleltetés egyedi relék 10 s
  • utolsó relé: K9 + 20 s
