STW81V - Aktuální relé - S225516.1

Základní funkcí zařízení je detekovat, zda v přívodním potrubí jednoho z několika dřevoobráběcích strojů teče proud. Pokud je detekován průtok proudu, zařízení otevře ventil na sacím kanálu stroje. Současně se zapne odsávací systém. Když je stroj vypnutý, zařízení uzavře příslušný ventil se zpožděním. Pokud se vypne poslední stroj, odsavač se také po prodlevě zastaví.

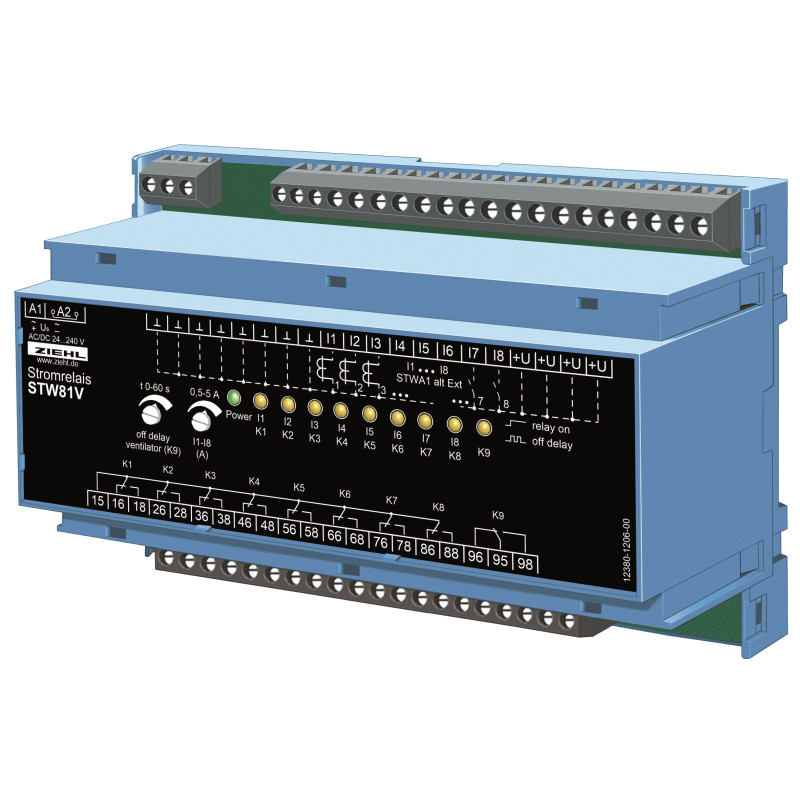

Proudové relé STW81V je 8-kanálové AC proudové relé, určené pro ovládání sání rostlin, např. v průmyslu zpracování dřeva a plastů. Pokud jedním z až 8 připojených transformátorů typu STWA1 prochází střídavý proud >1A, příslušné relé K1...K8 (1x co) zachytí a otevře šoupátko stroje. Relé K9 zároveň spustí centrální sání.

Relé K1...K8 se vypnou 10 s poté, co průtok proudu příslušným transformátorem je 0. K9 sepne 0...60 s (nastavitelné) poté, co je proud ve všech transformátorech 0.

Aplikace

Ventil s centrálním ovládáním proudu je vhodný zejména pro zařízení s proudovým relé STW8, mají být provozovány v závislosti na provozních podmínkách jednotlivých strojů. Může současně ovládat centrální sání.

• jedno vyhodnocení 8 vstupů pomocí STWA1
• jedno vyhodnocení 8 vstupů s proudovým senzorem S1
• vstupy pro 8 bezpotenciálových kontaktů
• OR-vyhodnocení všech obvodů (K9)
• výstupní relé / relé LED
• li> vstupy
• Spínací bod nastavitelný 0,5 - 5 A
• zpoždění vypnutí K9 nastavitelné 0 - 60 sekund
• zpoždění vypnutí jednotlivých relé 10 s
• poslední relé: K9 + 20 s
