Виробник: ZIEHL

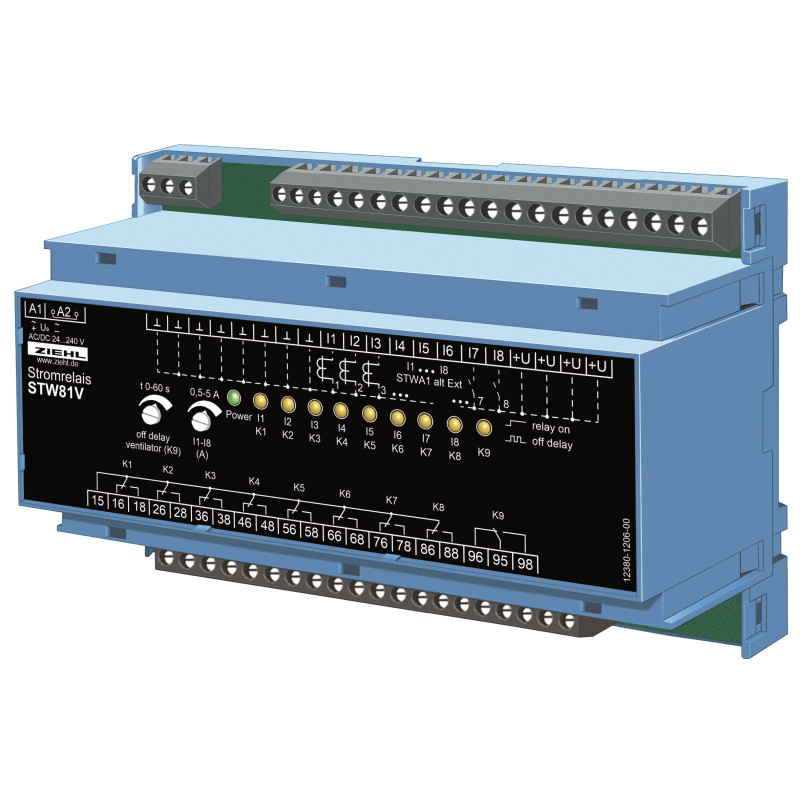

STW81V - Реле струму - S225516.1

  • S225516.1
  • Тип продукту Двигун IP00, електроніка IP20 / залежно від монтажу та положення
  • Напруга живлення AC/DC 24 - 240 V
  • Виконання Замовник / IP 6K9K
  • Сертифікат IP 30 (IP 44, з кронштейном і кришкою)
  • Вихідна функція Виходи/реле
  • Виміряна величина Матеріал PA, армований скловолокном.

Основна функція пристрою — виявити, чи протікає струм у лінії живлення одного з кількох деревообробних верстатів. Якщо виявлено протікання струму, пристрій відкриває клапан на всмоктувальному каналі машини. При цьому вмикається система відведення. Коли машина вимикається, пристрій із затримкою закриває відповідний клапан. Якщо останню машину вимкнути, система відсмоктування також зупиняється із затримкою.

Реле струму STW81V — це 8-канальне реле струму змінного струму, призначене для керування всмоктуванням рослин, напр. у галузі обробки деревини та пластмас. Коли виникає змінний струм >1A через один із максимум 8 підключених трансформаторів типу STWA1, відповідне реле K1...K8 (1 x co) спрацьовує та відкриває золотник машини. Одночасно реле K9 запускає центральне всмоктування.

Реле K1...K8 вимикаються через 10 с після того, як струм, що протікає крізь відповідний трансформатор, становить 0. K9 вимикається 0...60 с (регульоване) після того, як струм у всіх трансформаторах становить 0.

Застосування

Реле струму STW81V особливо підходить для центрального керування золотниковими клапанами в всмоктувальні установки, які повинні працювати залежно від умов роботи окремих машин. Він може керувати центральним всмоктуванням одночасно.

  • одна оцінка 8 входів за допомогою STWA1
  • одна оцінка 8 входів за допомогою датчика струму S1
  • входи для 8 безпотенційних контактів
  • АБО оцінка всіх ланцюгів (K9)
  • 9 вихідних реле
  • Світлодіодний дисплей для реле / входи
  • Регульована точка перемикання 0,5 - 5 A
  • регульована затримка вимкнення K9 0 - 60 секунд
  • затримка вимкнення окремих реле 10 с
  • останнє реле: K9 + 20 с
