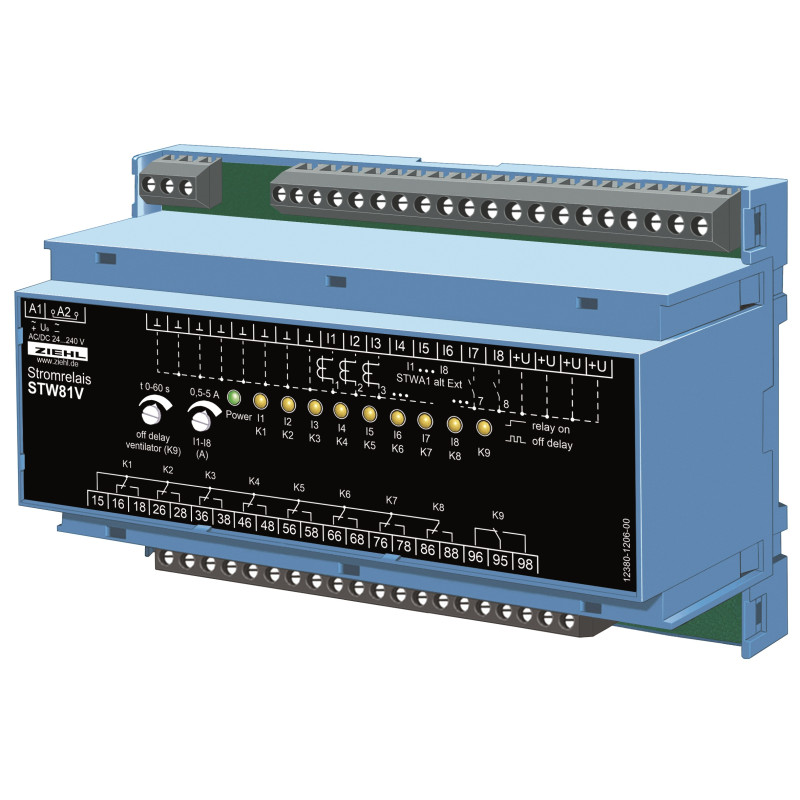

STW81V - Реле тока - S225516.1

Основная функция устройства заключается в обнаружении наличия тока в линии питания одного из нескольких деревообрабатывающих станков. При обнаружении наличия тока устройство открывает клапан на всасывающем канале станка. В то же время включается система вытяжки. При выключении станка устройство закрывает соответствующий клапан с задержкой. При выключении последнего станка система вытяжки также останавливается с задержкой.

Токовое реле STW81V представляет собой 8-канальное реле переменного тока, предназначенное для управления всасыванием установок, например, в деревообрабатывающей и пластмассовой промышленности. При наличии переменного тока > 1 А через один из 8 подключенных трансформаторов типа STWA1 соответствующее реле K1...K8 (1 x co) срабатывает и открывает золотниковый клапан станка. В это же время реле К9 запускает центральное всасывание.

Реле К1...К8 выключаются через 10 с после того, как ток через соответствующий трансформатор станет равным 0. К9 выключается через 0...60 с (регулируется) после того, как ток во всех трансформаторах станет равным 0.

Применение

Токовое реле STW81V особенно подходит для центрального управления золотниковыми клапанами во всасывающих установках, которые должны работать в зависимости от условий эксплуатации отдельных машин. Он может одновременно управлять центральным всасыванием.

• Одиночный анализ 8 входов с STWA1
• Один анализ 8 входов с датчиком тока S1
• Входы для 8 беспотенциальных контактов
• Оценка по схеме «ИЛИ» всех цепей (K9)
• 9 выходных реле
• Светодиодный дисплей для реле/входов
• Регулируемая точка переключения 0,5–5 А
• Регулируемая задержка отключения K9 0–60 секунд
• Задержка отключения отдельных реле 10 с
• Последнее реле: K9 + 20 с
