STW81V - Przekaźnik prądowy - S225516.1

Podstawową funkcją urządzenia jest wykrywanie, czy w linii zasilającej jednej z kilku maszyn do obróbki drewna płynie prąd. Jeśli zostanie wykryty przepływ prądu, urządzenie otwiera zawór w kanale ssącym maszyny. Jednocześnie włącza się układ odciągowy. Po wyłączeniu maszyny urządzenie zamyka powiązany z nią zawór z opóźnieniem. Jeśli ostatnia maszyna zostanie wyłączona, układ odciągowy również zatrzyma się z opóźnieniem.

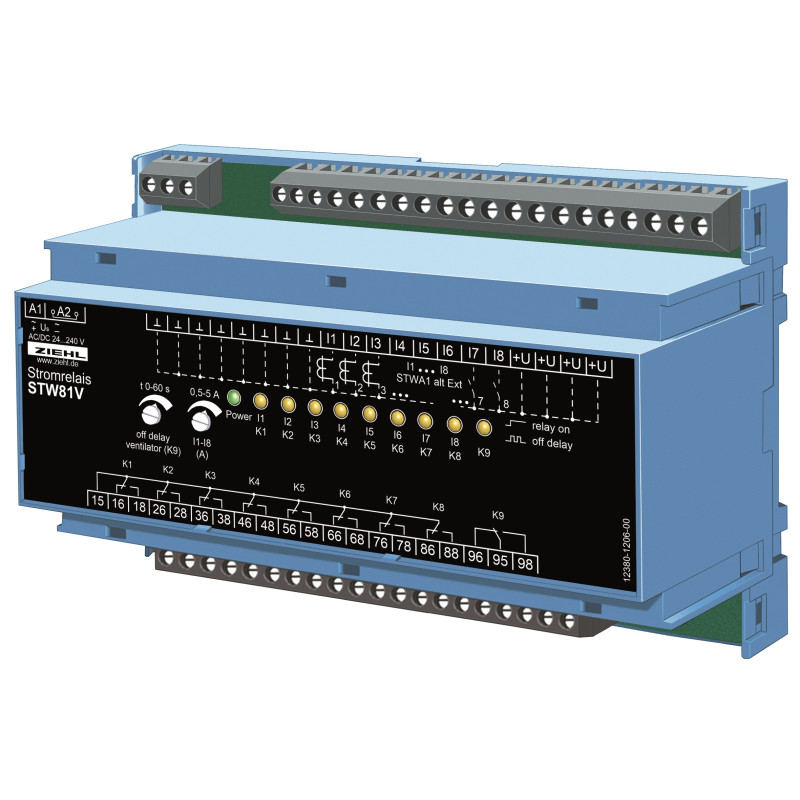

Przekaźnik prądowy STW81V to 8-kanałowy przekaźnik prądu przemiennego, przeznaczony do sterowania instalacjami ssącymi, np. w przemyśle drzewnym i tworzyw sztucznych. Jeśli przez jeden z maksymalnie 8 podłączonych transformatorów typu STWA1 przepływa prąd przemienny >1A, odpowiedni przekaźnik K1...K8 (1 x co) zostaje wzbudzony i otwiera suwak maszyny. Jednocześnie przekaźnik K9 uruchamia centralne ssanie.

Przekaźniki K1...K8 wyłączają się 10 s po tym, jak prąd przepływający przez odpowiedni transformator osiągnie wartość 0. K9 wyłącza się 0...60 s (regulowany) po tym, jak prąd we wszystkich transformatorach osiągnie wartość 0.

Zastosowanie

Przekaźnik prądowy STW81V jest szczególnie przydatny do centralnego sterowania zasuwami w instalacjach ssących, których działanie zależy od stanu pracy poszczególnych maszyn. Może jednocześnie sterować centralnym ssaniem.

• pojedyncza ocena 8 wejść z STWA1
• pojedyncza ocena 8 wejść z czujnikiem prądu S1
• wejścia dla 8 styków bezpotencjałowych
• ocena OR wszystkich obwodów (K9)
• 9 przekaźników wyjściowych
• wyświetlacz LED dla przekaźników/wejść
• punkt przełączania regulowany 0,5 - 5 A
• opóźnienie wyłączenia K9 regulowane 0 - 60 sekund
• opóźnienie wyłączenia pojedynczych przekaźników 10 s
• ostatni przekaźnik: K9 + 20 s
