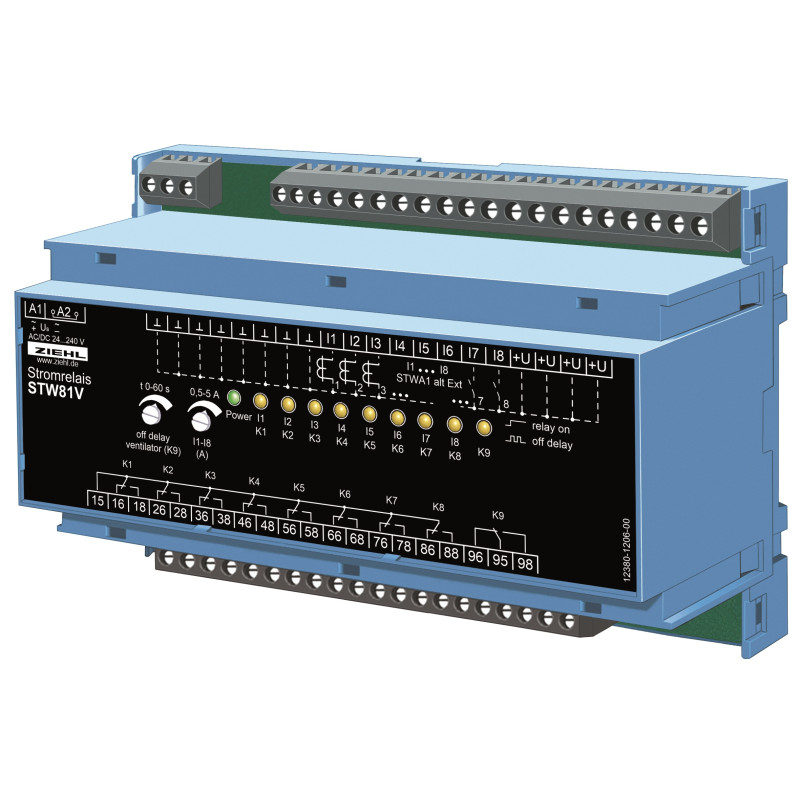

STW81V - Relé de corriente - S225516.1

La función básica del dispositivo es detectar si fluye corriente en la línea de suministro de una de varias máquinas para trabajar la madera. Si se detecta un flujo de corriente, el dispositivo abre una válvula en el canal de succión de la máquina. Al mismo tiempo, se enciende el sistema de extracción. Cuando se apaga una máquina, el dispositivo cierra la válvula asociada con un retraso. Si se apaga la última máquina, el sistema de extracción también se detiene después de un retraso.

El relé de corriente STW81V es un relé de corriente CA de 8 canales, diseñado para controlar la succión de plantas, por ejemplo, en la industria de procesamiento de madera y plásticos. Cuando hay una corriente CA >1A a través de uno de hasta 8 transformadores conectados tipo STWA1, el relé apropiado K1...K8 (1 x co) se activa y abre la válvula deslizante de la máquina. Al mismo tiempo, el relé K9 inicia la succión central.

Los relés K1...K8 se apagan 10 s después de que el flujo de corriente a través del transformador apropiado sea 0. K9 se apaga 0...60 s (ajustable) después de que la corriente en todos los transformadores sea 0.

Aplicación

El relé de corriente STW81V es particularmente adecuado para el control central de válvulas de corredera en plantas de succión, que deben operarse dependiendo de las condiciones de funcionamiento de las máquinas individuales. Puede controlar simultáneamente una succión central.

• Evaluación individual de 8 entradas con STWA1
• Evaluación individual de 8 entradas con sensor de corriente S1
• Entradas para 8 contactos libres de potencial
• Evaluación OR de todos los circuitos (K9)
• 9 relés de salida
• Pantalla LED para relés/entradas
• Punto de conmutación ajustable de 0,5 a 5 A
• Retardo de desconexión de K9 ajustable de 0 a 60 segundos
• Retardo de desconexión de relés individuales: 10 s
• Último relé: K9 + 20 s
