STW81V - Releu de curent - S225516.1

Funcția de bază a dispozitivului este de a detecta dacă un curent curge în linia de alimentare a uneia dintre mai multe mașini de prelucrat lemnul. Dacă este detectat un flux de curent, dispozitivul deschide o supapă pe canalul de aspirație al mașinii. În același timp, sistemul de extracție este pornit. Când o mașină este oprită, dispozitivul închide supapa asociată cu o întârziere. Dacă ultima mașină este oprită, sistemul de extracție se oprește și după o întârziere.

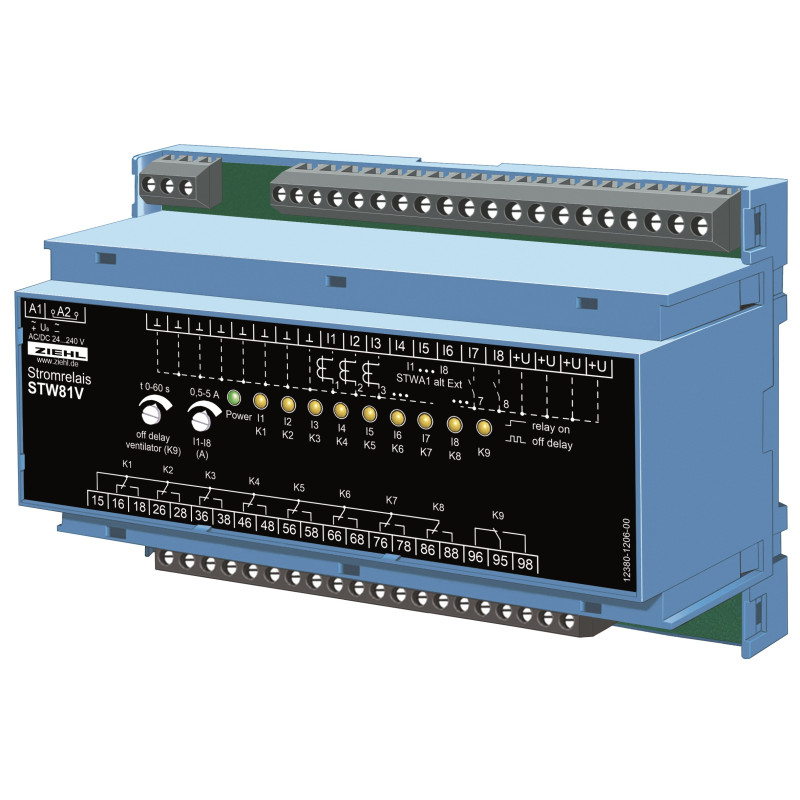

Releul de curent STW81V este un releu de curent alternativ cu 8 canale, conceput pentru controlul aspirației instalațiilor de ex. în industria de prelucrare a lemnului și a materialelor plastice. Când există un curent AC >1A prin unul dintre cele 8 transformatoare conectate tip STWA1, releul corespunzător K1...K8 (1 x co) preia și deschide supapa glisantă a mașinii. În același timp, releul K9 pornește aspirația centrală.

Releele K1...K8 se opresc la 10 s după ce fluxul de curent prin transformatorul corespunzător este 0. K9 se oprește 0...60 s (reglabil) după ce curentul din toate transformatoarele este 0.

Aplicație

Releul central de control al curentului STW8 este potrivit în special pentru supapa de control al curentului STW81. instalații, care urmează să fie exploatate în funcție de condițiile de funcționare ale mașinilor individuale. Poate controla o aspirație centrală în același timp.

• evaluare unică a 8 intrări cu STWA1
• evaluare unică a 8 intrări cu senzor de curent S1
• intrari pentru 8 contacte fără potențial
• Evaluare SAU a tuturor circuitelor (K9)
• >
• relee de ieșire pentru afișaj LED
• >
• intrări
• Punctul de comutare reglabil 0,5 - 5 A
• întârziere la oprire K9 reglabilă 0 - 60 secunde
• întârziere la oprire relee simple 10 s
• ultimul releu: K9 + 20 s
