Symulator Przepięć PSUG-08T1
Symulator Przepięć PSUG-08T1

Снимките са само с информационна цел. Вижте спецификацията на продукта

please use latin characters

Производител: EMC Prima

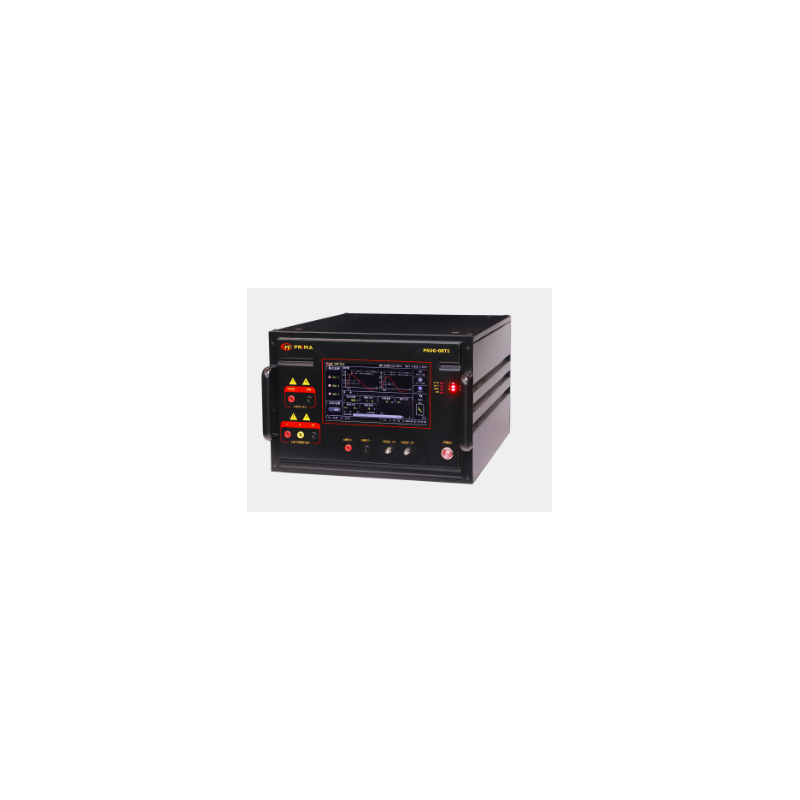

Симулатор на пренапрежение PSUG-08T1

  • PSUG-08T1

PSUG-08T1 е специално проектиран да отговаря на изискванията на тестовете за устойчивост на електромагнитна съвместимост – пренапрежения (SUG). Използва се за оценка на производителността на захранващи кабели и вътрешни свързващи кабели на електрически и електронни устройства, когато са изложени на високоенергийни преходни смущения, причинени от превключващи вериги и естествени светкавици.

Характеристики:

  • Ергономичен дизайн
  • 10,1-инчов цветен сензорен екран
  • Свободно реверсивна положителна и отрицателна полярност
  • Може да се превключва между китайски и английски език
  • Персонализирани, подобрени и стандартни режими
  • Превъзходна технология, издръжливост
  • Максимално изпитвателно напрежение до 8 kV

Стандартно съответствие:

  • IEC/EN60664
  • GB/T17626.5 / IEC61000-4-5
  • ITU K20
  • ANSI C62.41/45
  • GB/T16927.1
  • IEC/EN 61643-1
  • ITU K44
  • IEC/EN 61010

Параметри:

Параметър Стойност
Продуктов модел PSUG-08T1
Напрежение на отворена верига 200V ~ 8000V ±10%
Разделителна способност по напрежение 1 V
Време на нарастване (1) 1,2 µs ±30%
Продължителност (1) 50 µs ±20%
Ток на късо съединение 100 A ~ 4000 A ±10%
Време на нарастване (2) 8 µs ±20%
Продължителност (2) 20 µs ±20%
Поляритет на изхода +, -, +/-, -/+
Изходен импеданс 2 µ
Скок на напрежението 0 ~ 8000V
Интервално време 5 s ~ 9999 s
Брой тестове (време на теста) 1 ~ 60 000
Режим на задействане Ръчно, външно, интервал
Фазова синхронизация 0° ~ 359°; (50 Hz или 60 Hz) (Синхронно / Асинхронно)

Вграден CDN

Параметър Стойност
Свързване Монофазно трипроводно свързване
Разединяващ товар AC MAX 260V / 16A, DC MAX 220V / 16A
Свързващ кондензатор 9 μF (L-PE), 18 μF (L-L)
Свързващ резистор 12 μF, 2 μF
Остатъчно импулсно напрежение в края на тестваното устройство Не повече от 15% от приложеното изпитвателно напрежение или два пъти номиналното пиково напрежение на свързващата/разделителната мрежа
