Fabricante: EMC Prima

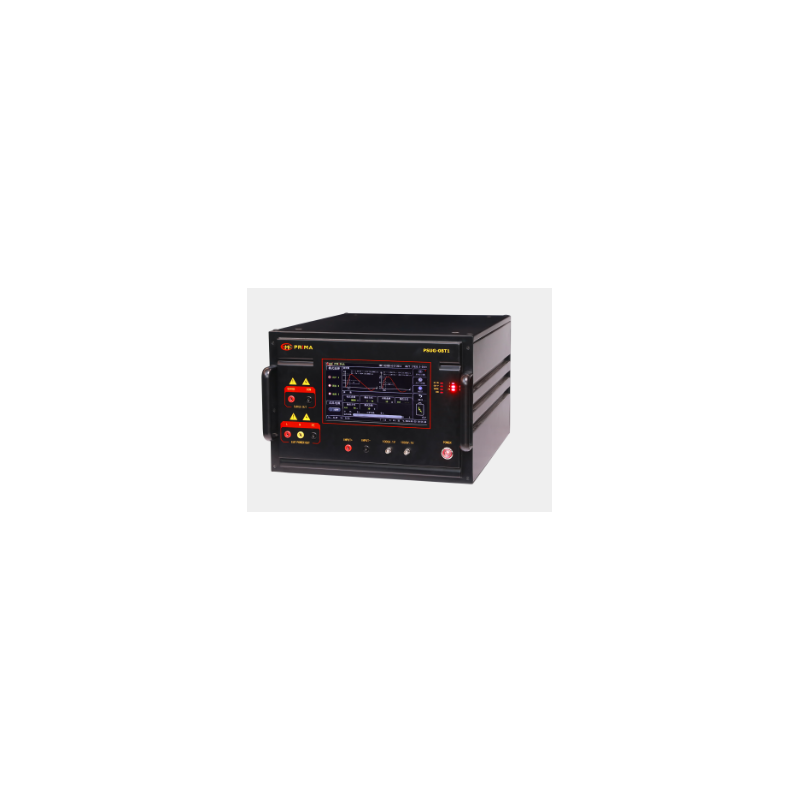

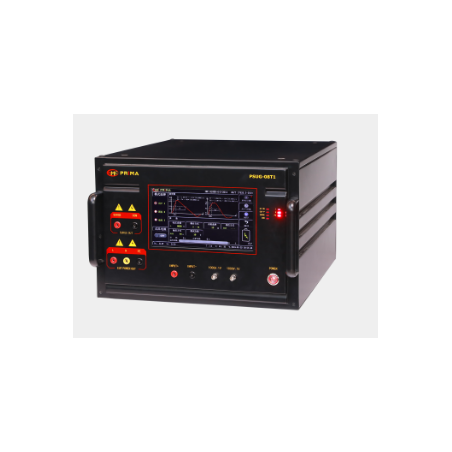

Simulador de sobretensiones PSUG-08T1

  • PSUG-08T1

PSUG-08T1 está diseñado específicamente para cumplir con los requisitos de las pruebas de inmunidad de compatibilidad electromagnética: sobretensiones (SUG). Se utiliza para evaluar el rendimiento de cables de alimentación y cables de conexión internos de dispositivos eléctricos y electrónicos expuestos a interferencias transitorias de alta energía causadas por circuitos de conmutación y rayos naturales.

Características:

  • Diseño ergonómico
  • Pantalla táctil a color de 10,1 pulgadas
  • Polaridad positiva y negativa libremente reversible
  • Conmutación entre chino e inglés
  • Modos personalizado, mejorado y estándar
  • Tecnología superior y durabilidad
  • Tensión máxima de prueba de hasta 8 kV

Cumplimiento de normas:

  • IEC/EN60664
  • GB/T17626.5 / IEC61000-4-5
  • ITU K20
  • ANSI C62.41/45
  • GB/T16927.1
  • IEC/EN 61643-1
  • ITU K44
  • IEC/EN 61010

Parámetros:

Parámetro Valor
Producto Modelo PSUG-08T1
Voltaje de circuito abierto 200 V ~ 8000 V ±10 %
Resolución de voltaje 1 V
Tiempo de subida (1) 1,2 µs ±30 %
Duración (1) 50 µs ±20%
Corriente de cortocircuito 100 A ~ 4000 A ±10%
Tiempo de subida (2) 8 µs ±20%
Duración (2) 20 µs ±20%
Salida Polaridad +, -, +/-, -/+
Impedancia de salida 2 µ
Sobretensión 0 ~ 8000 V
Tiempo de intervalo 5 s ~ 9999 s
Número de pruebas (veces de prueba) 1 ~ 60000
Modo de disparo Manual, Externo, Intervalo
Sincronización de fase 0° ~ 359° (50 Hz o 60 Hz) (Síncrono/Asíncrono)

CDN integrado

Parámetro Valor
Acoplamiento Acoplamiento monofásico de tres hilos
Carga de desacoplamiento CA MÁX. 260 V/16 A, CC MÁX. 220 V/16 A
Condensador de acoplamiento 9 μF (L-PE), 18 μF (L-L)
Resistencia de acoplamiento 12 μF, 2 μF
Tensión de impulso residual en el extremo del dispositivo bajo prueba Menos
