Producător: EMC Prima

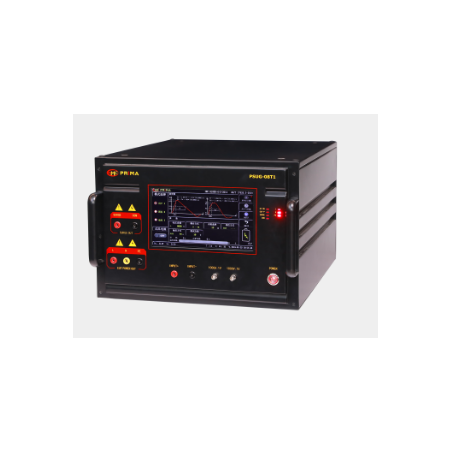

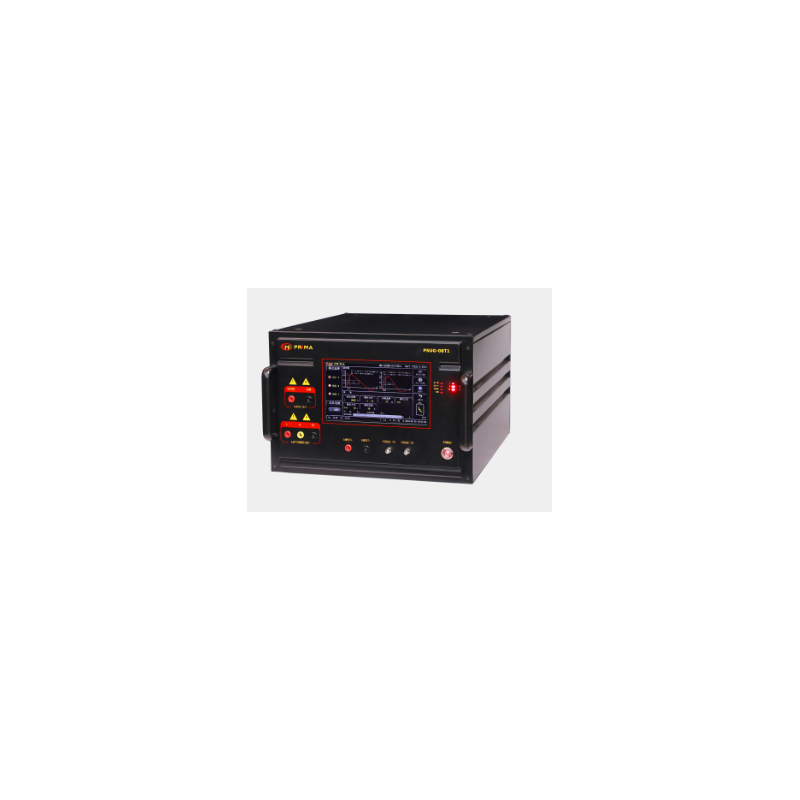

Simulator de supratensiune PSUG-08T1

  • PSUG-08T1

PSUG-08T1 este proiectat special pentru a îndeplini cerințele testelor de imunitate de compatibilitate electromagnetică – supratensiuni (SUG). Folosit pentru a evalua performanța cablurilor de alimentare și a cablurilor de conectare interne ale dispozitivelor electrice și electronice atunci când sunt expuse la interferențe tranzitorii de mare energie cauzate de circuitele de comutare și de fulgere naturale.

Caracteristici:

  • Design ergonomic
  • Ecran tactil color de 10,1 inchi
  • Polaritate pozitivă și negativă liber reversibilă
  • Se poate comuta între limbile chineză și engleză
  • Moduri personalizate, îmbunătățite și standard
  • Tehnologie superioară, durabilitate
  • Tensiune de testare maximă de până la 8 kV

Respectarea standardului:

  • IEC/EN60664
  • GB/T17626.5 / IEC61000-4-5
  • ITU K20
  • ANSI C62.41/45
  • GB/T16927.1
  • IEC/EN 61643-1
  • ITU K44
  • IEC/EN 61010

Parametri:

CDN încorporat

Parametru Valoare
Model de produs PSUG-08T1
tensiune în circuit deschis 200V ~ 8000V ±10%
Rezoluție de tensiune 1 V
Timp de creștere (1) 1,2 µs ±30%
Durata (1) 50 µs ±20%
Curentul de scurtcircuit 100 A ~ 4000 A ±10%
Timp de creștere (2) 8 µs ±20%
Durata (2) 20 µs ±20%
Polaritate de ieșire +, -, +/-, -/+
Impedanta de iesire 2 µ
Surplus de tensiune 0 ~ 8000V
Timp interval 5 s ~ 9999 s
Numărul de teste (timpurile testelor) 1 ~ 60000
Modul de declanșare Manual, Extern, Interval
Sincronizare fază 0° ~ 359° (50 Hz sau 60 Hz) (Sincron/Asincron)
mai puțin
Citeste mai mult

Trimite o cerere

Sunteți interesat de acest produs? Aveți nevoie de informații suplimentare sau de prețuri individuale?

Contactează-ne
CERETI PRODUSUL close
Vă mulțumim că ați trimis mesajul dvs. Vom răspunde cât mai curând posibil.
CERETI PRODUSUL close
Naviga
trimite o anchetă

Adaugă la lista de dorințe

trebuie să fii logat

PSUG-08T1 este proiectat special pentru a îndeplini cerințele testelor de imunitate de compatibilitate electromagnetică – supratensiuni (SUG). Folosit pentru a evalua performanța cablurilor de alimentare și a cablurilor de conectare interne ale dispozitivelor electrice și electronice atunci când sunt expuse la interferențe tranzitorii de mare energie cauzate de circuitele de comutare și de fulgere naturale.

Caracteristici:

  • Design ergonomic
  • Ecran tactil color de 10,1 inchi
  • Polaritate pozitivă și negativă liber reversibilă
  • Se poate comuta între limbile chineză și engleză
  • Moduri personalizate, îmbunătățite și standard
  • Tehnologie superioară, durabilitate
  • Tensiune de testare maximă de până la 8 kV

Respectarea standardului:

  • IEC/EN60664
  • GB/T17626.5 / IEC61000-4-5
  • ITU K20
  • ANSI C62.41/45
  • GB/T16927.1
  • IEC/EN 61643-1
  • ITU K44
  • IEC/EN 61010

Parametri:

Parametru Valoare
Cuplaj Cuplaj monofazat cu trei fire
Încărcare de decuplare AC MAX 260V / 16A, DC MAX 220V / 16A
Condensator de cuplare 9 μF (L-PE), 18 μF (L-L)
Rezistor de cuplare 12 μF, 2 μF
Tensiune de impuls reziduală la capătul dispozitivului testat Nu mai mult de 15% din tensiunea de testare aplicată sau de două ori tensiunea de vârf nominală a rețelei de cuplare/separare

CDN încorporat

Parametru Valoare
Model de produs PSUG-08T1
tensiune în circuit deschis 200V ~ 8000V ±10%
Rezoluție de tensiune 1 V
Timp de creștere (1) 1,2 µs ±30%
Durata (1) 50 µs ±20%
Curentul de scurtcircuit 100 A ~ 4000 A ±10%
Timp de creștere (2) 8 µs ±20%
Durata (2) 20 µs ±20%
Polaritate de ieșire +, -, +/-, -/+
Impedanta de iesire 2 µ
Surplus de tensiune 0 ~ 8000V
Timp interval 5 s ~ 9999 s
Numărul de teste (timpurile testelor) 1 ~ 60000
Modul de declanșare Manual, Extern, Interval
Sincronizare fază 0° ~ 359° (50 Hz sau 60 Hz) (Sincron/Asincron)
