Виробник: EMC Prima

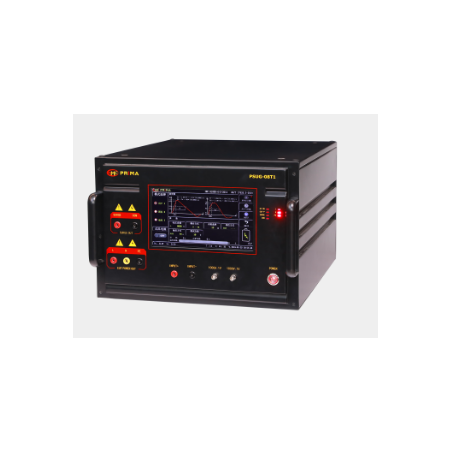

Симулятор перенапруг PSUG-08T1

  • PSUG-08T1

PSUG-08T1 спеціально розроблено для відповідності вимогам випробувань на стійкість до електромагнітної сумісності – перенапруг (SUG). Використовується для оцінки ефективності силових кабелів і внутрішніх з’єднувальних кабелів електричних і електронних пристроїв під впливом перехідних перешкод високої енергії, спричинених комутаційними ланцюгами та природними ударами блискавки.

Функції:

  • Ергономічний дизайн
  • 10,1-дюймовий кольоровий сенсорний екран
  • Вільно реверсивна позитивна та негативна полярності
  • Можливість перемикатися між китайською та англійською мовами
  • Користувацький, розширений і стандартний режими
  • Висока технологія, довговічність
  • Максимальна випробувальна напруга до 8 кВ

Відповідність стандартам:

  • IEC/EN60664
  • GB/T17626.5 / IEC61000-4-5
  • ITU K20
  • ANSI C62.41/45
  • GB/T16927.1
  • IEC/EN 61643-1
  • ITU K44
  • IEC/EN 61010

Параметри:

Параметр Значення
Модель продукту PSUG-08T1
Напруга холостого ходу 200 В ~ 8000 В ±10%
Роздільна здатність за напругою 1 В
Час наростання (1) 1,2 µs ±30%
Тривалість (1) 50 µs ±20%
Струм короткого замикання 100 A ~ 4000 A ±10%
Час наростання (2) 8 µs ±20%
Тривалість (2) 20 мкс ±20%
Полярність виходу +, -, +/-, -/+
Вихідний опір 2 µ
Сплеск напруги 0 ~ 8000 В
Час інтервалу 5 с ~ 9999 с
Кількість тестів (час тестування) 1 ~ 60000
Режим запуску Ручний, зовнішній, інтервал
Фазова синхронізація 0° ~ 359° (50 Гц або 60 Гц) (Синхронний / Асинхронний)

Вбудований CDN

Параметр Значення
Зчеплення Однофазна трипровідна муфта
Навантаження розв’язки Змінний струм MAX 260 В / 16 A, DC MAX 220 В / 16 A
Конденсатор зв'язку 9 мкФ (L-PE), 18 мкФ (L-L)
Резистор зв’язку 12 мкФ, 2 мкФ
Залишкова імпульсна напруга на кінці тестованого пристрою Не більше 15% прикладеної випробувальної напруги або подвійної номінальної пікової напруги сполучної/роздільної мережі
