Производитель: EMC Prima

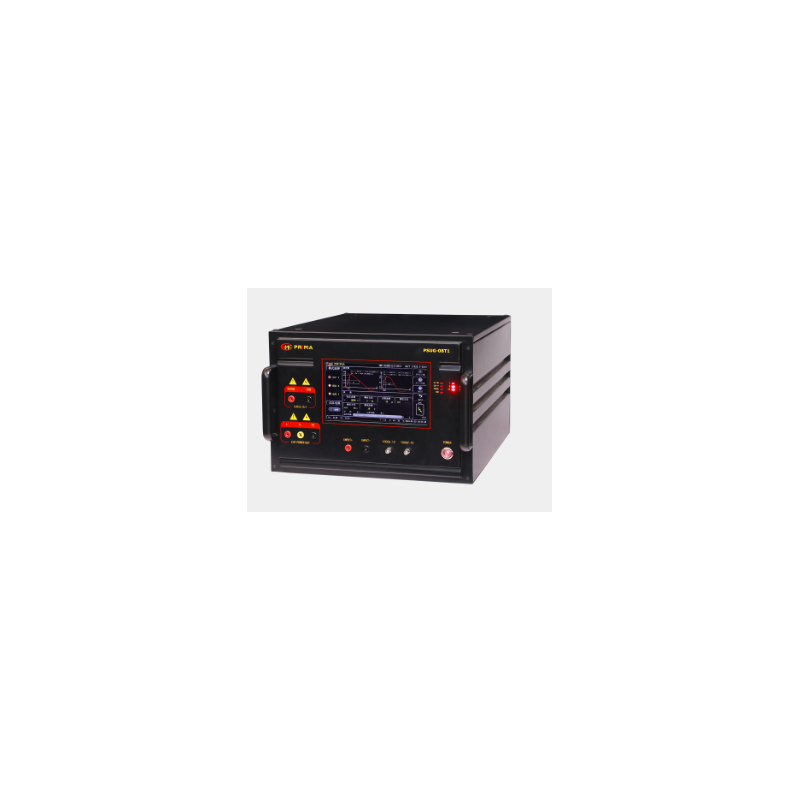

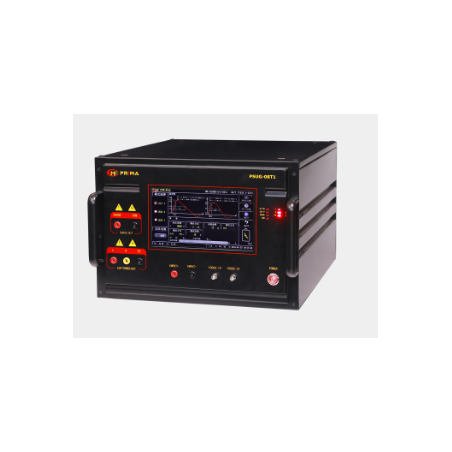

Имитатор перенапряжения PSUG-08T1

  • PSUG-08T1

PSUG-08T1 специально разработан для удовлетворения требований испытаний на устойчивость к электромагнитным помехам – импульсным перенапряжениям (SUG). Используется для оценки характеристик силовых кабелей и внутренних соединительных кабелей электрических и электронных устройств при воздействии мощных переходных помех, вызванных коммутационными цепями и естественными ударами молнии.

Характеристики:

  • Эргономичный дизайн
  • Цветной сенсорный экран 10,1 дюйма
  • Свободно переключаемая положительная и отрицательная полярность
  • Переключение между китайским и английским языками
  • Пользовательский, расширенный и стандартный режимы
  • Высокие технологии, долговечность
  • Максимальное испытательное напряжение до 8 кВ

Соответствие стандартам:

  • IEC/EN60664
  • GB/T17626.5 / IEC61000-4-5
  • ITU K20
  • ANSI C62.41/45
  • GB/T16927.1
  • IEC/EN 61643-1
  • ITU K44
  • IEC/EN 61010

Параметры:

Параметр Значение
Модель продукта PSUG-08T1
Напряжение холостого хода 200 В ~ 8000 В ±10%
Разрешение напряжения 1 В
Время нарастания (1) 1,2 мкс ±30%
Длительность (1) 50 мкс ±20%
Ток короткого замыкания 100 А ~ 4000 А ±10%
Время нарастания (2) 8 мкс ±20%
Длительность (2) 20 мкс ±20%
Полярность выхода +, -, +/-, -/+
Выходное сопротивление 2 мкОм
Выброс напряжения 0 ~ 8000 В
Время интервала 5 с ~ 9999 с
Количество Тестов (время тестирования) 1 ~ 60000
Режим запуска Ручной, внешний, интервальный
Фазовая синхронизация 0° ~ 359° (50 Гц или 60 Гц) (синхронный/асинхронный)

Встроенная система распределения нагрузки

Параметр Значение
Соединение Однофазный, трёхпроводной Связь
Развязывающая нагрузка МАКС. переменный ток 260 В / 16 А, МАКС. постоянный ток 220 В / 16 А
Конденсатор связи 9 мкФ (L-PE), 18 мкФ (L-L)
Резистор связи 12 мкФ, 2 мкФ
Остаточное импульсное напряжение на конец испытываемого устройства Не более 15% от приложенного испытательного напряжения или удвоенного номинального пикового напряжения цепи связи/разделения
